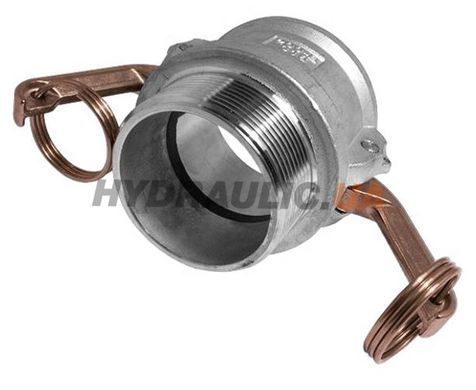

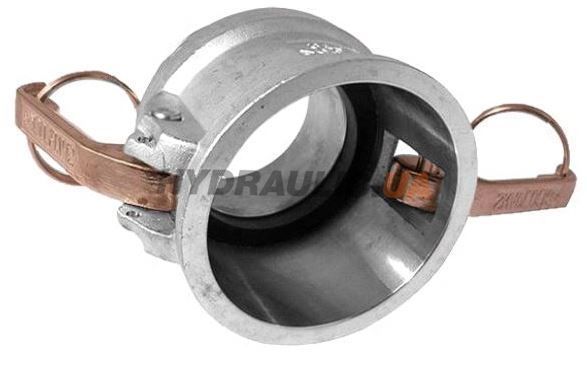

Камлок тип B050 (1/2″) — розетка (мама) із зовнішньою різьбою, алюміній. Стикується з типами A, E, F, DP того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип B.
Півдюймовий камлок — найменший у ряді. Його беруть на дозувальні й лабораторні лінії, малі бочкові насоси, пневмоврізки та короткі роздавальні шланги, де 3/4″ уже завеликий за витратою.
⚠️ B чи D? У типу B різьба зовнішня, у типу D — внутрішня. Кулачкова частина у них однакова, тому помилку помічають уже на майданчику.
Параметри цього виконання
| Розмір | 1/2″ · ДУ 12 |
| DN у каталогах виробника | DN15 |
| Робочий тиск | 10 бар |
| Різьба | BSPT 1/2″ |
| Тип різьби | конічна BSPT — зовнішня |
| Ø канавки під кулачки | 26.3 мм |
| Зовнішній Ø | 32.1 мм |
| Довжина | 25.4 мм |
| Матеріал корпусу | алюміній |
| Стандарт | кулачки за EN 14420-7; розмір 1/2″ стандартом не охоплений |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Тиск 10 бар — це значення саме для цього розміру й матеріалу за каталогом виробника LMC. Загальну цифру «18 бар», яку зазвичай пишуть на весь ряд, дає рейтинг малих металевих розмірів; на великих і на пластику він у рази нижчий. Указаний тиск — робочий, при кімнатній температурі: з нагрівом допустимий тиск знижується.
Креслення й розміри
Літери на кресленні — це розміри. Для B050 (1/2″) вони такі:
| A | B | C | D | E | L |
|---|---|---|---|---|---|
| 116 мм | 54 мм | 41 мм | 32 мм | 14 мм | 52 мм |
Розміри наведено для нержавіючого виконання — в алюмінієвому, латунному та поліпропіленовому можливі відхилення. Повна таблиця всіх розмірів типу B.
З чим стикується камлок 1/2″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| A-050 | A — ніпель із внутрішньою різьбою | 50200008 |
| E-050 | E — ніпель під рукав | 50240008 |
| F-050 | F — ніпель із зовнішньою різьбою | 50250008 |
| DP-050 | DP — пробка в розетку | 50270008 |
🔴 Окремо про 1/2″. Стандарту на цей розмір не існує — Dixon пише це прямо. Наші 1/2″ і 3/4″ між собою стикуються (геометрія кулачків у них однакова, 1/2″ — це корпус 3/4″ зі звуженим проходом), але з половиною 1/2″ іншого виробника може не зійтися.
Ущільнення до цього розміру
Герметичність тримає кільце в розетці, а не метал. Це витратна деталь: муфта служить роками, кільце — рік-два. Під ваше середовище:
| Матеріал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284008 |
| EPDM | −20…+130 °C | 50281008 |
| FDA (Для харчових потреб) | −20…+200 °C | 50286008 |
| FKM (Viton) | −20…+180 °C | 50282008 |
| NBR | −10…+80 °C | 50280008 |
| PTFE/FKM | −20…+180 °C | 50283008 |
Заглушка: вільну розетку закривають пробкою DP того самого розміру — 50270008. Відкрита розетка — це відкрите ущільнювальне кільце, а пісок і сонце руйнують гуму швидше за саму роботу.
Інші розміри цієї серії
| Розмір | DN | Тиск | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50210008 — цей товар |
| 3/4″ | ДУ 19 | 17 бар | 50210012 |
| 1″ | ДУ 25 | 17 бар | 50210016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50210020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50210024 |
| 2″ | ДУ 50 | 17 бар | 50210032 |
| 2 1/2″ | ДУ 63 | 10 бар | 50210040 |
| 3″ | ДУ 75 | 9 бар | 50210048 |
| 4″ | ДУ 100 | 7 бар | 50210064 |
| 5″ | ДУ 125 | 5 бар | 50210080 |
| 6″ | ДУ 150 | 5 бар | 50210096 |
Що врахувати
На малих розмірах камлок тримає найбільше в ряді — саме звідси береться «загальна» цифра, яку продавці пишуть на весь асортимент. Для цього розміру вона близька до правди.
🔴 Алюміній не тримає кислоти, луги, морську воду й аміачні розчини — кородує зсередини й здає без попередження. На вибухонебезпечних майданчиках під паливо частіше вимагають латунь: алюміній у парі з іржавою сталлю здатен запустити термітну реакцію понад 2 000 °C. Звичайної іскри від удару він не дає — як і латунь, це кольоровий метал.
Усі розміри типу B з таблицею тиску по чотирьох матеріалах — камлок тип B. Усі розміри з цього матеріалу — Камлок алюмінієвий. Весь асортимент — Муфти камлок.
