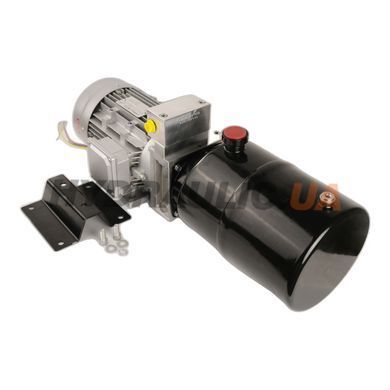

Мініагрегат Q230407-03 / 5633-15 — компактна маслостанція з вмонтованим клапанним блоком на плиті (моноблок NG6 / CETOP-03). Електродвигун 1,5 кВт (380 В, 3-фазний, 1420 об/хв), шестеренний насос 4,2 см³/об, 4/3 розподільник з двома котушками 24 В DC для двостороннього руху споживача, пілотний запобіжний клапан 0…200 бар, бак 10 л.
Версія «з плитою» відрізняється від базової Q230407-01 наявністю двох котушок електромагнітів (вліво/вправо) — це дозволяє керувати реверсивним рухом гідроциліндра або обертанням гідромотора в обох напрямках. Сумісна з пультом керування ПК-1963-03, який має кнопки «Вліво» і «Вправо» з кнопкою «Старт» та аварійним стопом.
Гідравлічна схема. Q230407-03 — стандартна схема з ручкою-золотником 4/3 у позиції 0 (всі порти перекриті — нейтраль) + позиції «Вліво» (P→A, B→T) і «Вправо» (P→B, A→T). Це класична конфігурація для реверсивних приводів: підйом/опускання, поворот, рух уперед-назад. Зворотний клапан утримує тиск після перемикання у позицію 0.
Електродвигун 1,5 кВт. Знижена потужність порівняно з Q230407-01 (2,2 кВт) — для застосувань з меншою подачею. Струм при номінальному навантаженні ≈ 3,5 А; пусковий струм у 6-7 разів вищий — врахуйте при підборі автоматичного вимикача (рекомендовано 4-6 А, характеристика C).
Робоча рідина і фільтрація. Мінеральне HLP/HLPD ISO VG 32-46. Фільтрація 10-25 мкм (повернений β₂₅≥75 у магістраль зливу). Робочий діапазон температур масла −20…+60 °C.
Режим роботи S3 30%. Інтермітентний; робота під навантаженням ≤ 3 хв, пауза ≥ 7 хв.
Керування. Підключення силового 380 В і керуючого 24 В DC через пульт ПК-1963-03. Пульт містить контактор для електродвигуна, кнопки «Вліво/Вправо/Старт», аварійний стоп та клемник для кабельного підключення обох соленоїдів.
Технічні характеристики
| Тип | Мініагрегат з плитою (із встановленим клапанним блоком) |
| Гарантія | 12 міс |
| Напруга мережі | 380 В, 3~ (50 Гц) |
| Потужність електродвигуна | 1,5 кВт |
| Тип двигуна | Асинхронний 3-фазний |
| Швидкість обертання двигуна | 1420 об/хв |
| Тип насоса | Шестеренний зовнішнього зачеплення |
| Робочий об'єм насоса | 4,2 см³/об |
| Подача насоса | ≈ 5,2 л/хв |
| Робочий тиск | 180 бар |
| Максимальний тиск | 200 бар |
| Об'єм бака | 10 л |
| Розмір портів | G 1/4″ BSP |
| Тип монтажу | Горизонтальне розміщення бака |
| Тип блоку клапанів | Моноблок NG6 / CETOP-03 на плиті |
| Тип розподільника | 4/3 з електричним керуванням, 2 котушки |
| Електромагніт | DC соленоїд (2 котушки — вліво/вправо) |
| Напруга соленоїда | 24 В DC |
| Зворотний клапан | Інтегрований у блок |
| Перепускний (запобіжний) клапан | Пілотний, налаштовуваний 0…200 бар |
| Тип керування | Пульт ПК-1963-03 (підбирається окремо) |
| Режим роботи | S3 30% (інтермітентний) |
| Робоча рідина | HLP / HLPD ISO VG 32-46 |
| Тонкість фільтрації | 10-25 мкм |
| Робочий діапазон температур | −20…+60 °C (масло) |
| Ущільнення | NBR (стандарт) |
| Конфігурація гідросхеми | Двосторонній рух (Вліво/Вправо) з фіксованою позицією 0 |
| Сумісність | Пульт керування ПК-1963-03 |
Габаритне креслення

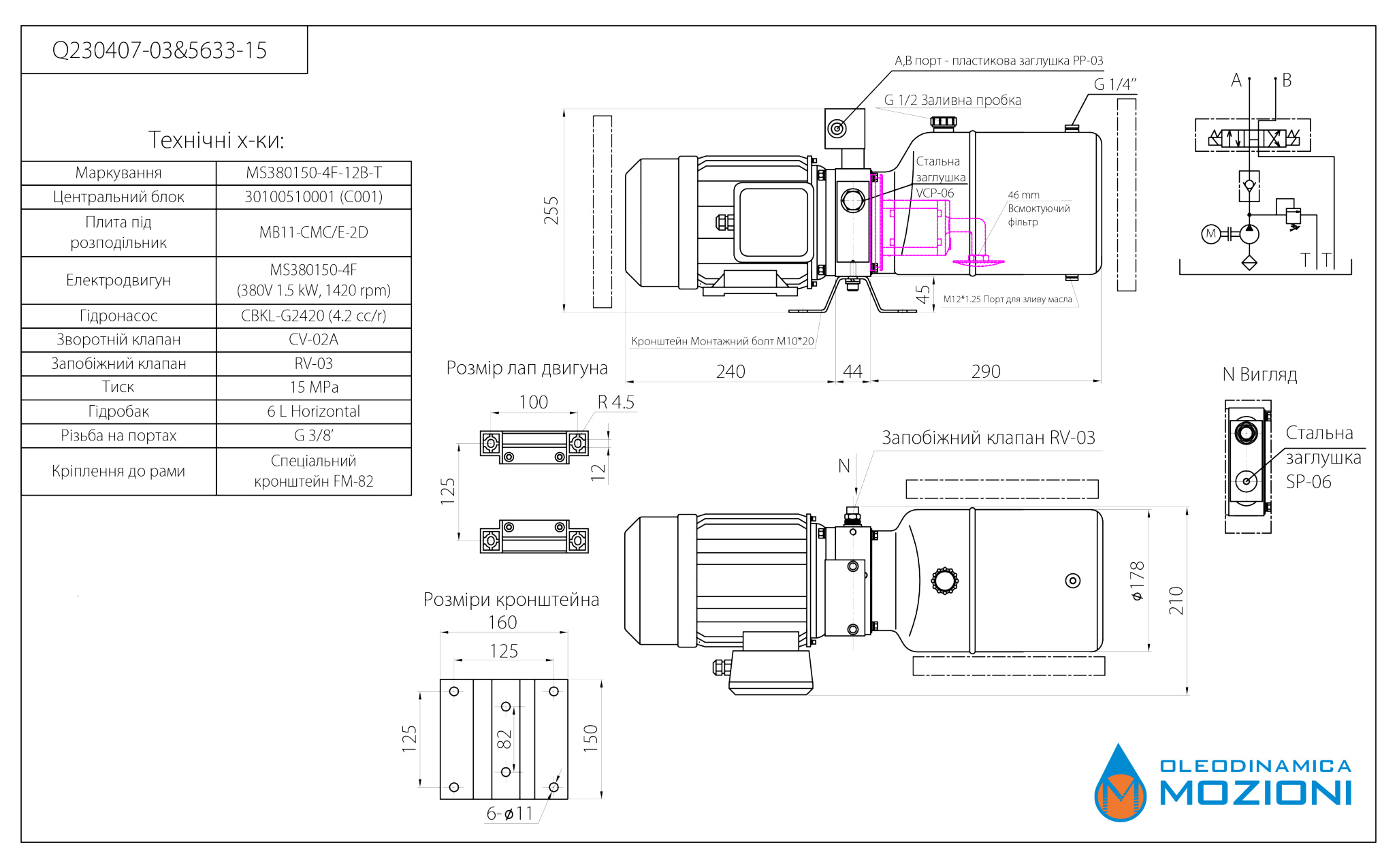

Габаритне креслення Q230407-03 / 5633-15 та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Особливості
- Двосторонній рух (Вліво/Вправо) — для реверсивних приводів циліндрів і моторів
- Двокотушковий розподільник 24 В DC — підключається до пульта ПК-1963-03
- Манифольд на плиті — спрощує заміну клапанного блоку без розбору маслостанції
- Електродвигун 1,5 кВт — оптимальний для застосувань з подачею до 5,2 л/хв
- Бак 10 л — забезпечує охолодження масла при повторюваних циклах
- Пілотний запобіжний клапан 0…200 бар — точна підстройка під робоче зусилля
Застосування
- Гідроциліндри двосторонньої дії (підйом/опускання вантажу)
- Реверсивні гідромотори (поворотні платформи, шнеки)
- Гідравлічні преси з оборотним рухом
- Підйомні платформи з керованим спуском
- Тестові стенди з реверсивним навантаженням
Часті питання
У чому відмінність Q230407-03 від Q230407-01?
Q230407-03 має дві котушки електромагнітів (Вліво/Вправо) для реверсивного руху, тоді як Q230407-01 — одна котушка (Вгору) для однонаправленого приводу (підйом + гравітаційний спуск через дросель). Q230407-03 — для приводу з примусовим зворотним рухом.
Чи можна керувати Q230407-03 без пульта ПК-1963-03?
Технічно так, але потрібен власний пост керування з контактором двигуна (3-полюсний 380 В), двома кнопками «Вліво/Вправо» для котушок 24 В DC, аварійним стопом і термозахистом. Простіше і безпечніше використати готовий ПК-1963-03.
Чому потужність 1,5 кВт менша за Q230407-01 (2,2 кВт)?
Реверсивний привід зазвичай має менші потреби у безперервній подачі масла (час робочого ходу = час зворотного ходу = неперервно під навантаженням лише ½ циклу). 1,5 кВт достатньо для 180 бар × 5,2 л/хв на штоці.
Чи можна додати дросель для регулювання швидкості?
Так, моноблок NG6/CETOP-03 на плиті дозволяє встановити сторонній дросель регульований (наприклад, VRB 1/4″ V0585 Marchesini, артикул є на сайті) між розподільником і циліндром. Звертайтесь до менеджера для підбору.
Як підібрати масло для високих циклічних навантажень?
Для повторюваних реверсивних циклів використовуйте мастило з підвищеною термостабільністю — HVLP ISO VG 46 (наприклад, Mobil DTE 25, Shell Tellus S2 V 46). Воно зберігає в’язкість при сильному нагріванні від частих перемикань золотника.
