Мініагрегат Q230407-01 / 5633-13 — компактна маслостанція з електродвигуном 2,2 кВт (380 В, 3-фазний, 1420 об/хв), шестеренним насосом робочим об’ємом 4,2 см³/об, моноблочним клапанним блоком NG6 (CETOP-03) із 4/3 електрокерованим розподільником, пілотним запобіжним клапаном та зворотним клапаном. Бак 10 л, порти G 1/4″ BSP, робочий тиск 180 бар (з можливістю налаштування до 200 бар).
Q230407-01 застосовується у малих гідравлічних пресах, гідравлічних підйомниках, столах, маркувальному обладнанні, тестових стендах, у механізмах підйому кузова легких самохідних установок та у компактних PTO-системах. Робочий тиск 180 бар з подачею ≈ 5,5 л/хв дозволяє розвивати зусилля до 8 тонн на штоку Ø50 мм при ході циліндра до 100 мм.
Електродвигун і насос. Асинхронний 3-фазний електродвигун потужністю 2,2 кВт живиться від мережі 380 В 50 Гц. На валу — шестеренний насос зовнішнього зачеплення з робочим об’ємом 4,2 см³/об; теоретична подача при 1420 об/хв — близько 5,96 л/хв (з урахуванням внутрішнього об’ємного ККД ≈ 0,93 — практична подача ≈ 5,5 л/хв при 180 бар).
Клапанний блок та розподільник. Моноблочний манифольд NG6 (CETOP-03) із 4-портовим 3-позиційним розподільником, керованим електромагнітом постійного струму 24 В DC. Пілотний запобіжний клапан налаштовується торцевим ключем у діапазоні 0…200 бар; заводська преднастройка — 180 бар. Зворотний клапан інтегрований у блок для утримання навантаження після зняття керуючого сигналу.
Робоча рідина та умови експлуатації. Мінеральне гідравлічне мастило HLP/HLPD класу ISO VG 32 або 46 (Shell Tellus S2 M, Mobil DTE 24/25, MOL Hydro HV). Робоча температура масла −20…+60 °C; середовища −10…+40 °C. Фільтрація 10-25 мкм (повернений фільтр β₂₅≥75 у магістралі зливу — обов’язковий). Ущільнення NBR (опційно FKM/Viton).
Режим роботи S3 30%. Маслостанція розрахована на повторно-кратковременний режим: робота під навантаженням до 3 хв, пауза не менше 7 хв (на 10-хвилинний цикл — 30% часу під навантаженням). Превищення циклу призводить до перегріву і скорочення ресурсу ущільнень.
Керування. Маслостанція поставляється без пульта керування. Для увімкнення необхідно підключити пульт ПК-1963-01 (артикул MI_PK1963-01, замовляється окремо): він містить кнопковий пост «Вгору/Вниз», аварійний стоп, контактор-розгорталку для електродвигуна та провідне підключення до соленоїда. Силове живлення 380 В через 4-полюсний автомат 6-10 А.
Технічні характеристики
| Тип | Мініагрегат (компактна маслостанція в зборі) |
| Гарантія | 12 міс |
| Напруга мережі | 380 В, 3~ (50 Гц) |
| Потужність електродвигуна | 2,2 кВт |
| Тип двигуна | Асинхронний 3-фазний |
| Швидкість обертання двигуна | 1420 об/хв |
| Тип насоса | Шестеренний зовнішнього зачеплення |
| Робочий об'єм насоса | 4,2 см³/об |
| Подача насоса | ≈ 5,5 л/хв |
| Робочий тиск | 180 бар (18 МПа) |
| Максимальний тиск | 200 бар (пік налаштування) |
| Об'єм бака | 10 л |
| Розмір портів | G 1/4″ BSP |
| Тип монтажу | Горизонтальне розміщення бака |
| Тип блоку клапанів | Моноблочний клапанний блок NG6 / CETOP-03 |
| Тип розподільника | 4/3 з електричним керуванням |
| Електромагніт | DC соленоїд (нормально закритий) |
| Напруга соленоїда | 24 В DC |
| Зворотний клапан | Інтегрований у блок |
| Перепускний (запобіжний) клапан | Пілотний, налаштовуваний 0…200 бар |
| Тип керування | Пульт ПК-1963-01 (підбирається окремо) |
| Режим роботи | S3 30% (інтермітентний) |
| Робоча рідина | HLP / HLPD ISO VG 32-46 |
| Тонкість фільтрації | 10-25 мкм |
| Робочий діапазон температур | −20…+60 °C (масло) |
| Ущільнення | NBR (стандарт) |
| Сумісність | Пульт керування ПК-1963-01 |
Габаритне креслення
Габаритне креслення Q230407-01 / 5633-13 та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Особливості
- Робочий тиск 180 бар з преднастройкою — для пресового і циліндрового приводу до 8 тонн
- Бак 10 л — більший резервуар забезпечує охолодження масла при повторюваних циклах
- Моноблок NG6 (CETOP-03) — стандарт для додавання дроселів, гідрозамків і клапанів регулювання
- Електродвигун 2,2 кВт з тепловим захистом (рекомендовано встановити автомат 6-10 А)
- Сумісність з пультом ПК-1963-01 — повний комплект керування «Вгору/Вниз» + аварійний стоп
- Робоча температура −20…+60 °C — підходить для більшості промислових умов
Застосування
- Малі гідравлічні преси (до 8 т при 180 бар на штоку Ø50 мм)
- Гідравлічні підйомники, столи, регульовані платформи
- Підіймальні механізми кузова легких самохідних установок
- Маркувальне і тестове обладнання
- Складальні стенди з циклічним навантаженням
Часті питання
Чи входить пульт керування у комплект?
Ні, пульт ПК-1963-01 поставляється окремо (артикул MI_PK1963-01). Підключення силового кабелю 380 В і управління 24 В DC до маслостанції виконується через клемник пульта.
Який автомат використати для живлення?
4-полюсний автоматичний вимикач 6-10 А (характеристика C) для електродвигуна 2,2 кВт. Уточнюйте з електриком згідно з ПУЕ і довжини живильного кабелю; для довгих ліній (>50 м) — підвищити переріз кабелю.
Чи можна налаштувати робочий тиск нижче 180 бар?
Так, пілотний запобіжний клапан регулюється у діапазоні 0…200 бар. Зніміть ковпачок, торцевим ключем оберніть гвинт проти годинникової стрілки для зменшення тиску. Контролюйте манометром.
Скільки заливати масла?
10 л об’єм бака, заливати ≈ 9 л (залишити 10% повітряного об’єму для термічного розширення). Після першого запуску і прокачки повторно перевірити рівень — він може знизитись через заповнення гідроциліндра і магістралей.
Чи підходить для роботи в холодну пору року?
Так, але при температурі масла нижче −15 °C попередньо прогрійте систему холостою прокачкою (без навантаження) 5-10 хв. Для умов −20…−30 °C використовуйте мастило ISO VG 22 з низькою точкою застигання (Shell Tellus S2 V 22).

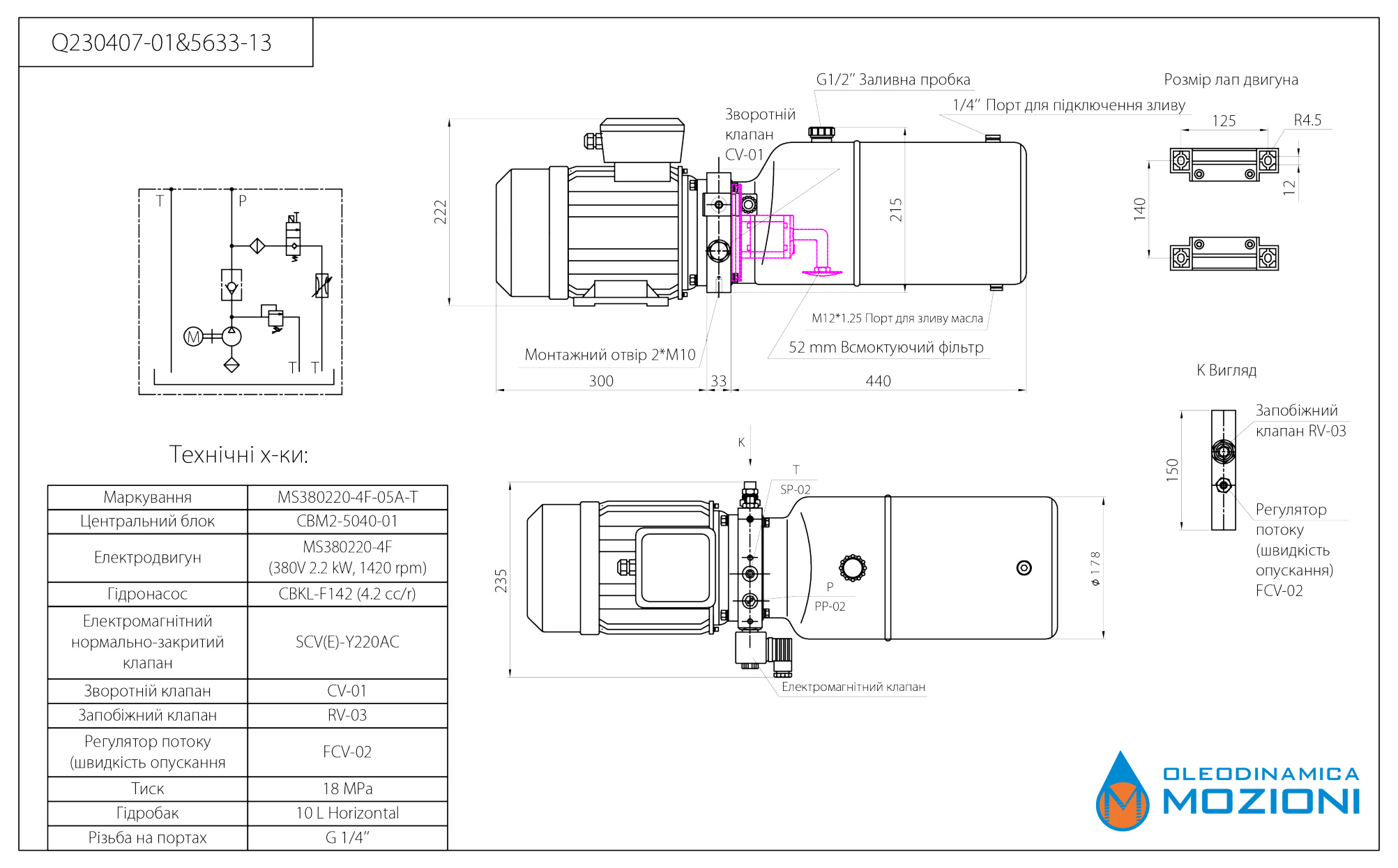

Технічна документація:
