Мініагрегат 5633-17A 380 В 1,1 кВт 3,3 см³/об 120 бар 6 л

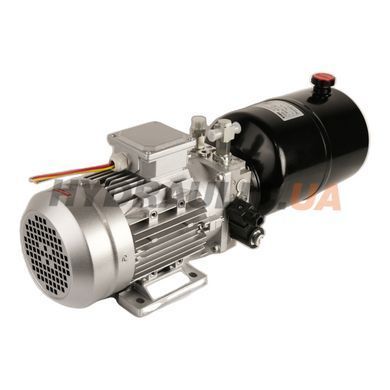

Мініагрегат 5633-17A — компактна гідростанція в зборі для приводу гідроциліндрів малої та середньої потужності. Електродвигун 1,1 кВт (380 В, 3-фазний), шестеренний насос CBK-G233 робочим об’ємом 3,3 см³/об, моноблочний клапанний блок NG10 (CETOP-05) із 4/3 електрокерованим розподільником, пілотний запобіжний клапан і зворотний клапан. Бак 6 л, монтаж горизонтальний, порти A/B — G 1/4″.

Маслостанція 5633-17A використовується у малих гідравлічних пресах, гідравлічних підйомниках, маркувальному і етикетувальному обладнанні, у тестових і калібрувальних стендах, у компактних PTO-системах та підіймальних механізмах робочого інструменту. Робочий тиск 120 бар (12 МПа) з можливістю налаштування запобіжного клапана до 150 бар повністю покриває типові вимоги пресового приводу до 5 тонн на штоку Ø50 мм.

Будова та принцип роботи. Електродвигун MS380110-4F-19-T (асинхронний 3-фазний, 1420 об/хв) з’єднаний валом з шестеренним насосом CBK-G233. Насос всмоктує масло з 6-літрового бака через всмоктувальний фільтр і подає його в моноблок L001 (артикул 30101100101) типу NG10. Електромагніт SCV-024AC (24 В DC) перемикає золотник 4/3 розподільника у потрібну позицію — масло прямує до споживача (циліндра, мотора). Пілотний запобіжний клапан обмежує тиск у системі; зворотний клапан утримує навантаження при знеструмленні. Заливна пробка G 1/2″ розташована зверху бака; сапун та покажчик рівня — у комплекті.

Робоча рідина та фільтрація. Рекомендовано: мінеральне гідравлічне мастило класу HLP або HLPD за ISO VG 32-46 (наприклад, Shell Tellus S2 M 32/46, Mobil DTE 24/25, MOL Hydro HV 46). Перша заливка вимагає фільтрації 10-25 мкм; під час експлуатації необхідно встановити повернений фільтр β₂₅≥75 у магістраль зливу. Температурний діапазон робочого масла — від −20 до +60 °C; температура навколишнього середовища — від −10 до +40 °C. Ущільнення стандартні NBR — для синтетичних масел замовляйте версію з FKM (Viton).

Режим роботи S3 30%. Маслостанція 5633-17A розрахована на інтермітентний (повторно-кратковременный) режим: робота під навантаженням ≤ 3 хвилин, пауза ≥ 7 хвилин (на цикл 10 хв припадає 30% часу під навантаженням). При безперервній роботі понад зазначений цикл електродвигун і масло перегріваються — це знижує ресурс ущільнень і насоса.

Комплект поставки. Маслостанція повністю зібрана з електропроводкою до клемної коробки двигуна, котушка SCV-024AC підключена до клемного блоку розподільника. Для увімкнення необхідне зовнішнє керування 24 В DC (наприклад, кнопковий пост ПК-1963 для серії Q230407 — підбирається окремо) та підключення силового кабелю 380 В через автоматичний вимикач 4-6 А. Заводське налаштування запобіжного клапана — 120 бар; перенастроювання виконується торцевим ключем після зняття захисного ковпачка.

Технічні характеристики

Габаритне креслення

Габаритне креслення 5633-17A та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Особливості

• Повністю зібрана компактна станція — встановлення «з коробки» без подальшої компоновки
• Манифольдний блок NG10 CETOP-05 — стандарт для додавання сторонніх клапанів (швидкохідних, дроселів, гідрозамків)
• Пілотний запобіжний клапан з налаштуванням 0…150 бар — точна підстройка під робоче зусилля
• Електромагніт SCV-024AC 24 В DC — стандартна сумісність з більшістю промислових пультів керування
• Бак 6 л з заливною пробкою G 1/2″ та сапуном — простий контроль рівня масла
• Робоча температура масла −20…+60 °C — для більшості умов експлуатації в Україні
• Ущільнення NBR (стандарт); FKM/Viton — за запитом для синтетичних та високотемпературних мастил

Застосування

• Малі гідравлічні преси (до 5 т зусилля на штоку Ø50 мм при 120 бар)
• Гідравлічні підйомники, столи, регульовані платформи
• Маркувальне і етикетувальне обладнання
• Калібрувальні і тестові стенди (статичне і циклічне навантаження)
• Компактні PTO-системи самохідних установок (через випрямляч)
• Допоміжні приводи у складальному обладнанні

Часті питання

Який тип масла заливати у 5633-17A?
Мінеральне гідравлічне HLP або HLPD за ISO VG 32 (для прохолодних умов) або ISO VG 46 (для теплих приміщень). Перевірені аналоги — Shell Tellus S2 M 32/46, Mobil DTE 24/25, MOL Hydro HV 46. Загальний об’єм бака 6 л; заливати до позначки максимум на покажчику.

Чи можна підключити маслостанцію до бортової мережі 24 В?
Ні, основний електродвигун живиться від 380 В 3-фазної мережі. До 24 В DC підключається лише котушка електромагніта розподільника (SCV-024AC). Для мобільного застосування використовуйте версію з DC-двигуном — VDMP-24300-42 або VDMP-24450-3500.

Як налаштувати робочий тиск?
Зніміть захисний ковпачок з пілотного запобіжного клапана, торцевим ключем оберніть налаштувальний гвинт за годинниковою стрілкою для збільшення тиску, проти — для зменшення (1 повний оберт ≈ 15-20 бар). Контролюйте манометром у напірній лінії; після налаштування зафіксуйте контргайкою і поверніть ковпачок.

Чи підійде маслостанція для безперервної роботи 24/7?
Ні, режим S3 30% означає максимум 3 хвилини під навантаженням з паузою 7 хвилин (на 10-хвилинний цикл). Для безперервного режиму потрібна станція з більшим баком (≥ 30 л) та додатковим радіатором — звертайтесь до менеджера для підбору.

Що входить до комплекту?
Готова до підключення маслостанція в зборі: бак, насос, електродвигун, манифольдний блок з розподільником і запобіжним клапаном, заливна пробка, сапун. Не входять: масло, силовий кабель 380 В, пульт керування 24 В (підбирається окремо, серія ПК-1963).

Чи потрібен зовнішній фільтр?
Так, для тривалої експлуатації рекомендуємо встановити повернений фільтр β₂₅≥75 (тонкість 10-25 мкм) у лінію зливу. Без фільтрації ресурс ущільнень та насоса зменшується у 2-3 рази через попадання продуктів зносу і забруднень.

Технічна документація:
