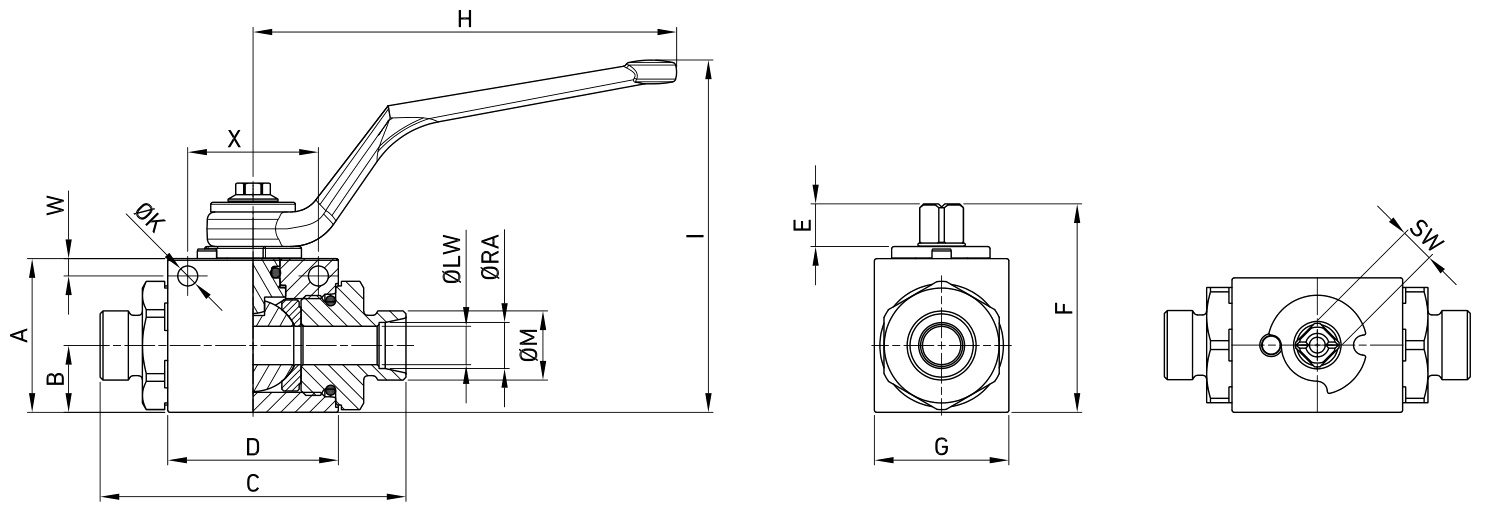

Кран кульовий двоходовий повнопрохідний муфтовий GE2DDL35011A000 M18×1,5, ДУ10, 500 бар | GEMELS, Італія

Номінальний тиск PN (Ру) — відображає максимальний рівень тиску робочого середовища (з температурою 20°C), при якому кран справно працюватиме тривалий час.

Важливо пам'ятати, що висока температура робочого середовища скорочує максимально допустимий тиск у поточний момент (так званий  робочий тиск або Pp).

Крива залежність робочого тиску від температури робочого середовища:

Діаметр у дюймах — позначення умовного діаметра крана, перекладене для зручності в дюйми. У дюймових одиницях виміру відображають не реальні діаметри арматури, а лише її типорозміри.

Моноблочний — крани відрізняються монолітною конструкцією, де місця кріплення до трубопроводу є частиною корпусу. Такі крани цінуються за порівняно невелику монтажну довжину та вагу, проте, як правило, вони не придатні для ремонту у разі виходу з ладу.

Двоскладний — Відмінною особливістю таких корпусів є наявність двох основних деталей, у тому числі складається кран. Конструкція, як правило, дозволяє проводити ремонт або ревізію, проте потребує повного демонтажу всіх з'єднань.

Трискладовий — корпуси цього типу складаються з трьох основних частин: середня частина для утримання кулі з ущільненнями і дві бічні для кріплення до труб. За рахунок цього можна проводити обслуговування крана, не порушуючи при цьому герметичність з'єднань із трубопроводом.

Цілозварний — основні деталі таких корпусів з'єднуються між собою за допомогою зварювання, з метою забезпечення максимально надійного захисту від протікання. Ця особливість конструкції унеможливлює проведення ремонту та повноцінної ревізії ущільнень.

Монтажна довжина — відстань між приєднувальними поверхнями (торцями). Дозволяє заздалегідь розрахувати скільки місця займатиме відповідний кран.

Відмінність крана повнопрохідного від стандартного прохідного

Тип проходу біля крана визначається діаметром отвору в його кулі. К стандартнопрохідним або редукованим, відносять ті, в яких цей отвір звужено щодо внутрішнього діаметра трубопроводу (як правило, на один типорозмір).

Зліва повнопрохідний кран – праворуч стандартнопроходний

В повнопрохідних кранах отвір у кулі має той же діаметр, що і труба, за рахунок чого істотно скорочується втрата напору робочого середовища. Ця властивість є особливо важливою для магістральних трубопроводів.

Номінальний діаметр DN (умовний прохід Ду) — номінальний параметр, застосовується для опису типорозмірів арматури у трубопровідних системах.

Умовний прохід приблизно відповідає діаметру просвіту елемента трубопроводу, що приєднується. Він вказується без використання одиниць виміру (наприклад, DN 100, Ду 100), проте мається на увазі, що значення вказано в міліметрах.

Фланцеве — основною перевагою таких приєднань є можливість багаторазового та порівняльного легкого монтажу/демонтажу елементів трубопроводу з великим та середнім діаметром. Водночас конструкція таких вузлів має значну вагу і потребує періодичної підтяжки різьбових елементів.

Міжфланцеве — це приєднання можна назвати підтипом попереднього. Воно зберігає його переваги, дозволяючи при цьому дещо скоротити монтажну довжину та використовувати меншу кількість кріпильних елементів.

Муфтове — різьбове приєднання для кранів малого та середнього діаметра. Воно також є розбірним, проте не вимагає додаткових елементів кріплення та не додає ваги конструкції. Разом з тим наявність різьблення на трубах скорочує товщину їх стінок, знижуючи максимально допустимі навантаження.

Під приварювання — нерозбірний тип з'єднання, що забезпечує максимальну герметичність та високу надійність вузлів. Він вимагає ретельної попередньої підготовки поверхонь, що зварюються, а також суттєво ускладнює демонтаж елементів трубопроводу.
