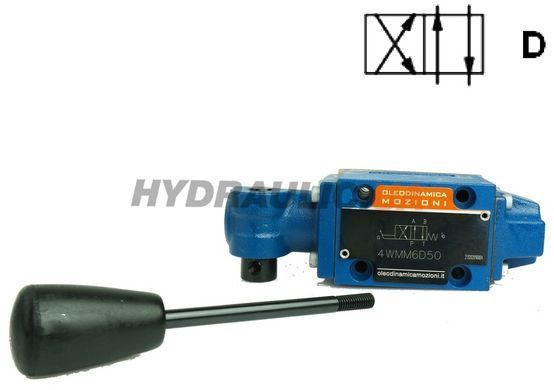

4WMM6D50 — чотирилінійний гідророзподільник прямої дії з ручним важелем, типорозмір 6, плитний монтаж. Витрата до 60 л/хв, робочий тиск 31,5 МПа (315 бар) на лініях P, A і B та 16 МПа (160 бар) на зливі.
Золотник D визначає поведінку апарата. Нейтрального положення немає — золотник стоїть або в паралельному (P → A, B → T), або в перехресному (P → B, A → T) положенні. Це головна відмінність між виконаннями однієї серії — корпус, приєднувальні розміри й важіль однакові, різний лише золотник.
Виконання без літери F — з пружинним поверненням: щойно оператор відпускає важіль, золотник сам стає у вихідне положення. Рух триває рівно доти, доки важіль утримують.

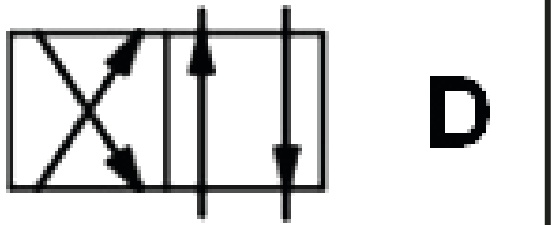

Гідравлічна схема
Рядок золотника D з таблиці символів Oleodinamica Mozioni.
| Код замовлення | 4WMM6D50 |
| Типорозмір | 6 (NG6, ISO 4401-03, CETOP 03) |
| Виконання | 4/2, ручний важіль, з пружинним поверненням |
| Золотник | D |
| Максимальна витрата | 60 л/хв |
| Робочий тиск P, A, B | 31,5 МПа (315 бар) |
| Робочий тиск T | 16 МПа (160 бар) |
| Керування | важіль, з пружинним поверненням |
| Розташування важеля | з боку порту A |
| Робоча рідина | мінеральна олива HLP/HV |
| Маса | 1,5 кг |
| Корпус | лиття, фосфатована поверхня |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |

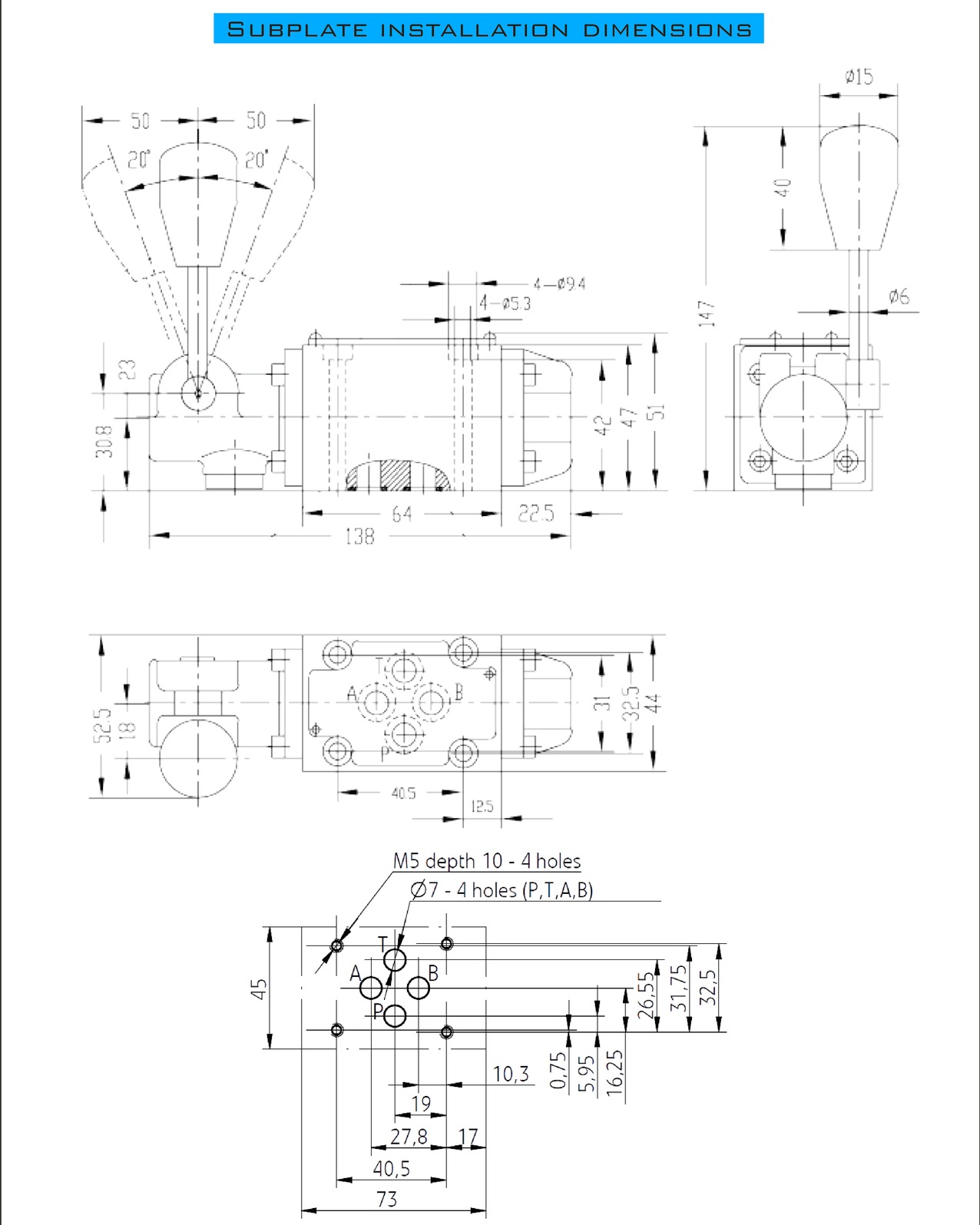

Габаритне креслення
Приєднувальні розміри типорозміру 6 (ISO 4401-03). Повний паспорт серії (PDF) — у вкладці «Файли».
Як читається код
- 4 — чотирилінійний (порти P, T, A, B)
- WMM 6 — типорозмір 6, ручний важіль
- D — тип золотника
- 50 — номер серії (приєднувальні розміри незмінні)
- без літери F — пружинне повернення у вихідне положення
Застосування
Золотник D беруть там, де потрібна двопозиційна схема для простого «туди-сюди»: затискачі, відвали, поворотні опори, де проміжна зупинка не потрібна.
Що варто врахувати
- Монтажна плита в комплект не входить — замовляється окремо під типорозмір 6.
- Тиск на зливі T обмежений 16 МПа (160 бар) — злив має йти в бак напряму, без глухих ділянок.
- Важіль стоїть з боку порту A; виконання з важелем із боку B (літера L у коді) — під замовлення.
Чим цей розподільник відрізняється від електромагнітного?
Тут немає котушок і живлення: золотник рухає важіль. Це простіше й дешевше, не боїться зникнення напруги, але керується тільки з місця.
Чи можна зафіксувати важіль у робочому положенні?
Ні. Це виконання з пружинним поверненням: щойно важіль відпускають, золотник стає у вихідне положення. Фіксатор — це виконання з літерою F у коді.
Чи стане апарат на плиту іншого виробника?
Так, якщо плита має приєднувальну поверхню ISO 4401-03 (NG6, CETOP 03) — це загальний стандарт для плитного монтажу.
