Z1S6T130 — обратный клапан модульного монтажа Mozioni типоразмера NG6 (CETOP 3). Ставится промежуточной плитой между монтажной плитой и гидрораспределителем, места в контуре не занимает и дополнительных трубок не требует. Пропускает поток свободно в одном направлении и самостоятельно закрывается в обратном: в этой модификации клапан стоит в линии T. Рабочее давление до 320 бар, расход до 40 л/мин, давление открытия 0,5 бар.
Расшифровка кода Z1S6T130
- Z1S6 — обратный клапан модульного монтажа, типоразмер NG6
- T — в какой линии стоит клапан: P — линия P · C — линия A · D — линия B · T — линия T
- 1 — давление открытия: 1 = 0,5 бар · 2 = 3 бар · 3 = 5 бар
- 30 — номер серии
- без буквы в конце — уплотнения под минеральное масло; V — под фосфатный эфир
Гидравлическая схема

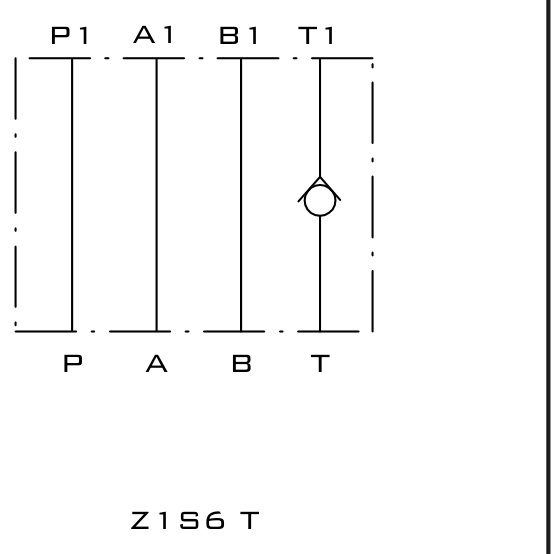

Исполнение Z1S6 T: клапан в линии T, остальные каналы сквозные.
Технические характеристики
| Тип | Обратный клапан модульного монтажа |
| Типоразмер | NG6 (CETOP 3, ISO 4401-03) |
| Линия с обратным клапаном | T |
| Максимальное рабочее давление | 320 бар (32 МПа) |
| Давление открытия | 0,5 бар |
| Максимальный расход | 40 л/мин |
| Тип монтажа | модульный (между плитой и распределителем) |
| Рабочая жидкость | минеральное масло или фосфатный эфир |
| Номинальная вязкость | 37 мм²/с при 55 °C |
| Диапазон вязкости | 2,8…380 мм²/с |
| Требуемая фильтрация | 16 мкм |
| Рекомендуемая фильтрация | 10 мкм |
| Положение монтажа | любое |
| Масса | 0,6 кг |
| Серия | 30 (30 series) |
| Производитель | Oleodinamica Mozioni |
| Страна производства | Италия |
Габаритный чертёж

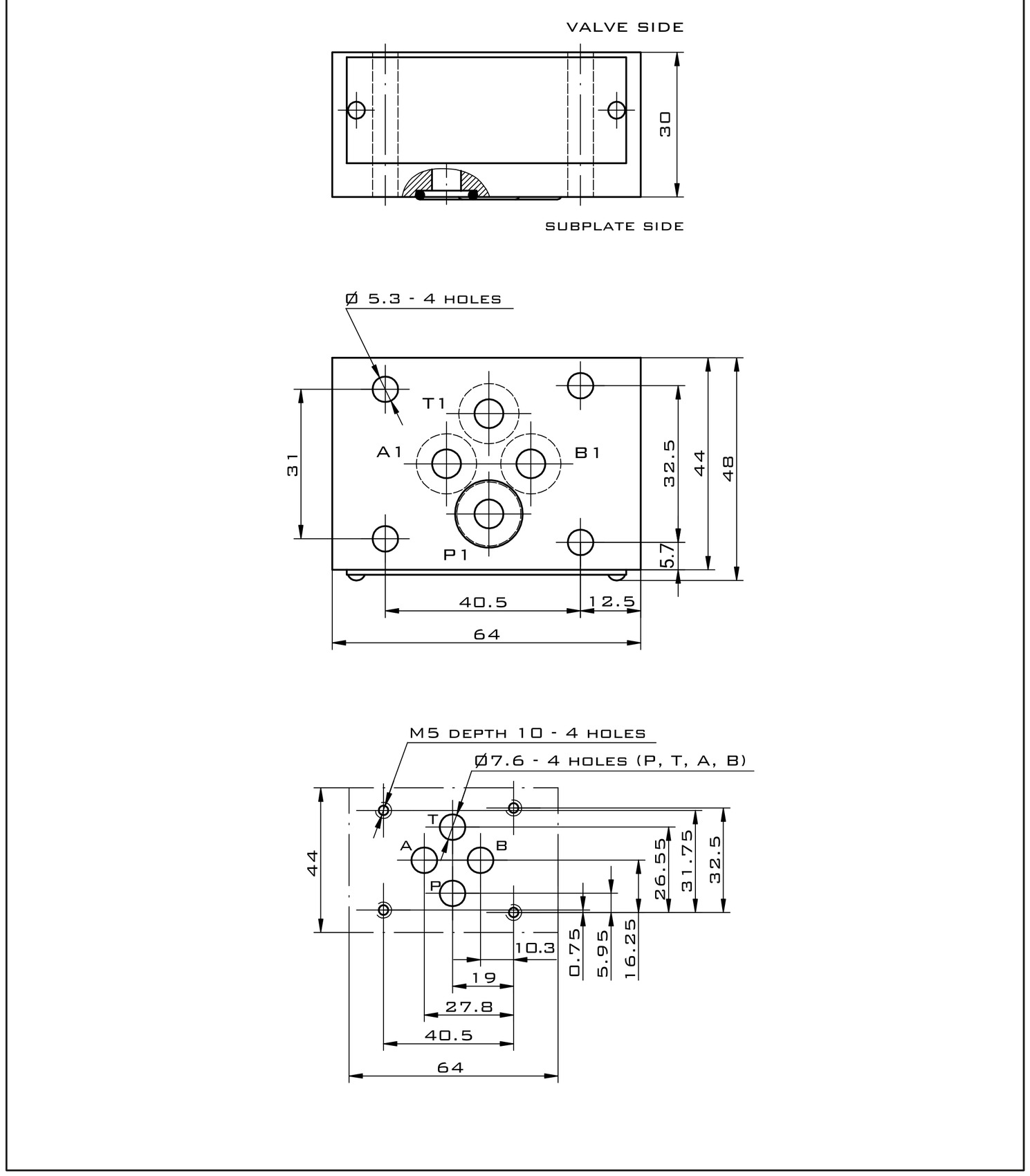

Габариты Z1S6: вид со стороны распределителя и со стороны монтажной плиты, расположение отверстий и присоединительные размеры ISO 4401-03.
Что даёт эта комплектация
- Не занимает места в контуре: становится под распределитель, как промежуточная плита
- Давление открытия 0,5 бар — поток в рабочем направлении почти не теряет давления
- 320 бар и любое положение монтажа
- Присоединительная плоскость ISO 4401-03 — совместим с распределителями CETOP 3 любого производителя
Где применяется
Удерживает груз на гидроцилиндре, когда распределитель в нейтрали; не даёт жидкости уйти обратно в насос при падении давления в напорной линии; разделяет параллельные потребители, чтобы один не «подсасывал» жидкость из другого. Ставится в секцию NG6 (CETOP 3) — типоразмер под расход до 40 л/мин.
FAQ
В какой линии стоит клапан в Z1S6T130?
В линии T. Буква в коде означает именно это: P — линия P · C — линия A · D — линия B · T — линия T.
Какое давление открытия?
0,5 бар — это исполнение «1» из кода. В серии есть ещё 3 бар («2») и 5 бар («3»): чем выше давление открытия, тем надёжнее клапан держит, но тем больше потеря давления в рабочем направлении.
Подойдёт ли под распределитель другого производителя?
Да, если тот тоже CETOP 3 (ISO 4401-03) — присоединительная плоскость стандартная.
Какой расход выдерживает?
До 40 л/мин по паспорту. Больший поток даст завышенную потерю давления — тогда берут следующий типоразмер.
Можно ли ставить его боком?
Да, положение монтажа любое — паспорт ограничений не накладывает.
