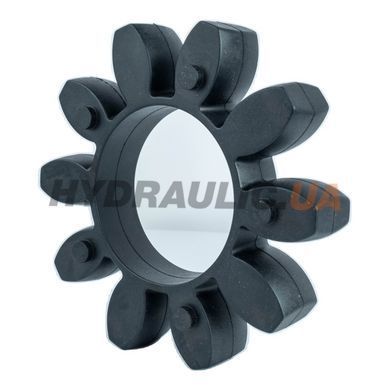

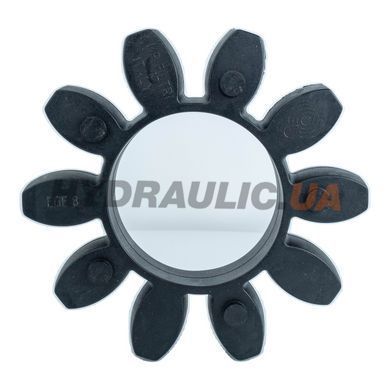

Вставка зубчатая эластичная EGE8 производства MP Filtri (Италия) — резиновый лепестковый элемент типа «звёздочка» (Zahnkranz / spider / jaw insert) для эластичных кулачковых муфт. EGE8 — это только вставка (центральный эластичный элемент), а не полная муфта. Устанавливается между двумя стальными полумуфтами SGEG80 или SGES80 и передаёт крутящий момент через 8 кулачковых лепестков.
Материал и назначение: чёрная маслостойкая резина (NBR) — стандартное исполнение EGE8. Назначение вставки — компенсировать угловое, параллельное и осевое смещение между валом гидронасоса и валом электродвигателя без жёсткой передачи вибраций. Передаёт крутящий момент через сжатие кулачковых лепестков между зубьями двух полумуфт. В EGE8 — 8 лепестков (по номеру в названии серии).
Технические характеристики: внешний диаметр De = 160 мм, высота эластичного элемента E = 38 мм, масса 0,36 кг. Номинальный крутящий момент — 75 Нм, максимальный (кратковременный пик) — 1250 Нм. Альтернативная версия EGE8RR — из полиуретанового материала Laripur LPR202-95A красного цвета, предназначена для передачи больших крутящих моментов (max 1400 Нм при том же номинальном 75 Нм).
Совместимость: EGE8 устанавливается в полумуфты серий SGEG80 (чугун) и SGES80 (сталь) — это авторизованные MP Filtri корпуса для размера 8. Другие размеры серии EGE: EGE0/2/3/4/5/6 для меньших муфт (SGEA01–SGEG60), EGE9 — больший размер (SGEG90), доступен только в RR-версии (полиуретан). Для применений с экстремальными температурами — специсполнение по запросу в MP Filtri Sales Department.
Применение: соединение вала гидравлического насоса с валом приводного электродвигателя или дизельного двигателя в маслостанциях, насосных агрегатах, гидроприводах промышленного и мобильного оборудования. Допустимые смещения компенсируются упругими свойствами вставки — это снижает вибрации, продлевает ресурс уплотнений насоса и подшипников двигателя.
Технические характеристики EGE8
| Артикул производителя | EGE8 |
| Тип | Зубчатая эластичная вставка (spider insert / Zahnkranz) |
| Серия | EGE** (для полумуфт SGEG/SGES) |
| Типоразмер вставки | EGE8 |
| Совместимые полумуфты | SGEG80 (чугун), SGES80 (сталь) |
| Внешний диаметр (De) | Ø160 мм |
| Высота элемента (E) | 38 мм |
| Количество лепестков | 8 |
| Номинальный крутящий момент | 75 Нм |
| Максимальный крутящий момент | 1 250 Нм (кратковременный пик) |
| Масса | 0,36 кг |
| Материал | Чёрная маслостойкая резина (NBR) |
| Цвет | Чёрный |
| Альтернативная версия | EGE8RR — полиуретан Laripur LPR202-95A, красный, max 1 400 Нм |
| Температура (стандарт) | −20…+80 °C (NBR версия) |
| Назначение | Компенсация смещений валов насоса/двигателя, демпфирование вибраций |
| Производитель | MP Filtri, Италия |
Подробные характеристики и чертежи — в техническом PDF (прикреплён в блоке «Файли» ниже).
Это полная муфта или только вставка?
Только вставка (центральный эластичный элемент). EGE8 — это резиновая звёздочка, устанавливающаяся между двумя стальными полумуфтами SGEG80 или SGES80. Если вам нужна полная муфта — заказывайте отдельно вставку EGE8 + две полумуфты SGEG80 (или SGES80) с соответствующими расточками под вал насоса и вал двигателя.
Чем отличается EGE8 от EGE8RR?
Материалом вставки. EGE8 — чёрная маслостойкая резина NBR, стандартное исполнение для большинства применений. EGE8RR — красный полиуретан Laripur LPR202-95A, предназначен для передачи бóльших крутящих моментов и более высоких скоростей. Номинальный момент одинаковый (75 Нм), но максимальный в RR-версии — 1 400 Нм против 1 250 в стандартной.
Как подобрать правильный размер EGE?
По мощности двигателя и частоте вращения. EGE0 — наименьший (10 Нм nominal), EGE8 — большой (75 Нм nominal). Расчёт: T = 9550 × P/n, где T в Нм, P в кВт, n в об/мин. Добавьте сервис-фактор 1,5–2,5 для гидроприводов. EGE8 типично подходит для двигателей 11–22 кВт на 1500 об/мин или 22–45 кВт на 3000 об/мин (в зависимости от характера нагрузки).
Какой ресурс резиновой вставки?
Зависит от температуры и характера нагрузки. Для непрерывной работы в пределах температуры −20…+80 °C и номинального крутящего момента — типовой ресурс 5–10 лет. Частые пусковые удары, перегрузки, высокие температуры (>80 °C), загрязнение маслом сторонней марки — всё сокращает ресурс. Рекомендуется визуальная проверка каждые 6 месяцев.
Можно ли использовать в тяжёлых реверсивных применениях?
Да, но с ограничениями. NBR вставка EGE8 выдерживает до 1 250 Нм пиковый момент — это включает реверсивные удары. Для частых реверсов с ударным характером — рекомендуем полиуретановую RR-версию (больший max момент). Для постоянных реверсов с номинальным моментом — стандартной NBR версии достаточно.
