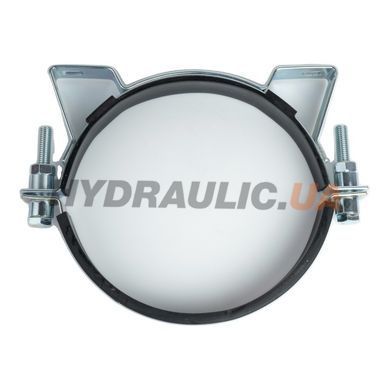

Зажим крепёжный Epe-Italiana C220-CP — двухсекционный хомут типа C для жёсткого закрепления больших баллонных гидроаккумуляторов типоразмера 220 (внешний диаметр баллона 209-230 мм). Это стандартный типоразмер для аккумуляторов объёмом 10-55 литров — самый большой в каталоге EPOLL: AS/ASP 10÷55, ASL/AST 10÷55, ASB 10÷55, ASBL/ASBT 10÷55, ASA 2,5÷15, поршневые AP 180, дополнительные ASS 10÷55, ASSA 2,5÷15, AB 180, баллоны серии B 52-75.
Конструкция двухсекционная (figura II в каталоге Epe) — две половины хомута стягиваются болтами через лапы на основание. Стандартное решение для съёмного монтажа больших аккумуляторов. Корпус — оцинкованная углеродистая сталь по директиве 2002/95/CE (RoHS); вставка — нитрилбутадиеновый каучук NBR твёрдостью 80 Shore A. Габариты: A=255 мм, B=295 мм, C=30 мм, ØD=209-230 мм, H1=230-251 мм (формула 21+ØD), болт SW=18 мм, отверстие I=216 мм, масса 1,35 кг.
Баллоны объёмом 10-55 л — это длинные аккумуляторы (L=305 мм для 10 л до L=1550 мм для 55 л). Epe-Italiana рекомендует два зажима C220 для баллонов длиннее 460 мм (10×ØD) или один зажим + опорное кольцо с боку.
EPE ITALIANA s.r.l. (Кологно-Монзезе, Италия) — производитель гидроаккумуляторов торговой марки EPOLL. Артикул производителя — C220-CP (220 = номинальный диаметр 209-230 мм, CP = Carbon steel galvanized + Perburan/NBR).
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Италия |
| Производитель | Epe-Italiana (EPOLL) |
| Артикул производителя | C220-CP |
| Тип | Крепёжный зажим (двухсекционный хомут типа C) |
| Номинальный диаметр | 220 |
| Внутренний диаметр (Ø D) | 209-230 мм |
| Габарит A | 255 мм |
| Габарит B | 295 мм |
| Высота H1 | 230-251 мм |
| Болт SW | 18 мм |
| Материал корпуса | Оцинкованная углеродистая сталь (RoHS 2002/95/CE) |
| Материал вставки | NBR (нитрил), 80 Shore A |
| Масса | 1,35 кг |
| Совместимые аккумуляторы | EPOLL AS/ASP/ASL/AST 10-55 л, ASB/ASBL/ASBT 10-55 л, ASA 2,5-15, AP 180; ASS 10-55, ASSA 2,5-15, AB 180 |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) — во вкладке «Файлы» и галерее товара.
Преимущества
- Самый большой типоразмер серии C — для баллонов объёмом 10-55 л (полная линейка больших аккумуляторов EPOLL)
- Двухсекционная конструкция — съёмный монтаж без разборки гидроконтура
- Оцинкованная сталь RoHS — коррозионная стойкость на промышленных и дорожных установках
- NBR вставка 80 Shore A — гашение вибрации и компенсация допусков ±10 мм по диаметру
Применение
Жёсткое закрепление больших баллонных гидроаккумуляторов EPOLL объёмом 10-55 л на гидроагрегате тяжёлого промышленного или мобильного оборудования: большие гидравлические прессы для металлообработки и производства уплотнений, термопластавтоматы, маслостанции для металлургии, дорожно-строительная техника с мощным аварийным приводом, оборудование для производства бытовой техники. Версия CP — стандарт для минеральных масел в диапазоне температур -20...+80°C.
Частые вопросы
Сколько зажимов C220 нужно для баллона 35 л?
Баллон AS 35 имеет L=1105 мм. По правилу Epe (L > 2×ØD = 460 мм) — нужно два зажима или один зажим + опорное кольцо. Рекомендовано два C220-CP для надёжной фиксации.
Можно ли использовать один зажим C220 на баллон 10 л?
Да. AS 10 имеет L=305 мм < 2×220 = 440 мм, поэтому одного зажима достаточно. Для AS 12 (L=393 мм) также достаточно одного.
Выдерживает ли зажим давление при разрыве баллона?
Зажим — это жёсткая опора, не удерживатель давления. В случае разрыва баллона газ (азот) выйдет через уплотнение корпуса аккумулятора, зажим лишь предотвращает механический срыв всего баллона с крепления.
Чем отличается от нержавеющей версии C220-XP?
X = AISI 316 (нержавеющая сталь) против C = оцинкованная углеродистая. Нержавеющая версия — для агрессивных сред (химическая, пищевая промышленность, морская вода). В стандартных гидросистемах хватает оцинкованной.
