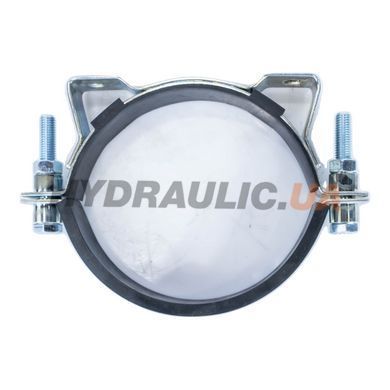

Зажим крепёжный Epe-Italiana C170-CP — двухсекционный хомут типа C для жёсткого закрепления баллонных гидроаккумуляторов типоразмера 170 (внешний диаметр баллона 167-172 мм). Это стандартный типоразмер для аккумуляторов объёмом 5 л серий EPOLL: AS/ASP 5, ASL/AST 5, ASB 1,5-3, ASBL/ASBT 1,5-3, ASA 1, а также дополнительных баллонов ASS 5 и ASSA 1.
Конструкция двухсекционная (figura II в каталоге Epe) — две половины стягиваются болтами через лапы на основание. Это классическая схема для съёмного монтажа: можно установить или снять аккумулятор без разборки гидроконтура и повторной газозарядки. Корпус — оцинкованная углеродистая сталь по директиве 2002/95/CE (RoHS); внутренняя вставка — нитрилбутадиеновый каучук NBR твёрдостью 80 Shore A.
Габариты: A=185 мм, B=250 мм, C=30 мм, ØD=167-172 мм, H1=187-192 мм (по каталожной формуле 20+ØD), болт SW=18 мм, отверстие I=146 мм, масса 1,1 кг. Зажим рассчитан под баллоны объёмом 5 л (длина 275 мм для AS 5) — одного зажима достаточно.
EPE ITALIANA s.r.l. (Кологно-Монзезе, Италия) — производитель гидроаккумуляторов торговой марки EPOLL. Артикул производителя — C170-CP (170 = номинальный диаметр 167-172 мм, CP = Carbon steel galvanized + Perburan/NBR).
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Италия |
| Производитель | Epe-Italiana (EPOLL) |
| Артикул производителя | C170-CP |
| Тип | Крепёжный зажим (двухсекционный хомут типа C) |
| Номинальный диаметр | 170 |
| Внутренний диаметр (Ø D) | 167-172 мм |
| Габарит A | 185 мм |
| Габарит B | 250 мм |
| Высота H1 | 187-192 мм |
| Болт SW | 18 мм |
| Материал корпуса | Оцинкованная углеродистая сталь (RoHS 2002/95/CE) |
| Материал вставки | NBR (нитрил), 80 Shore A |
| Масса | 1,1 кг |
| Совместимые аккумуляторы | EPOLL AS/ASP/ASL/AST 5 л, ASB 1,5-3 л, ASBL/ASBT 1,5-3 л, ASA 1; ASS 5, ASSA 1 |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) — во вкладке «Файлы» и галерее товара.
Преимущества
- Рассчитан на стандартный типоразмер 170 (5 л баллоны) — самый распространённый в мобильной гидравлике
- Двухсекционная конструкция — установка без разборки гидроконтура
- Оцинкованная сталь RoHS — коррозионная стойкость в условиях влажной среды
- NBR вставка 80 Shore A — гашение вибрации и компенсация допусков баллона ±2,5 мм
Применение
Жёсткое закрепление баллонных гидроаккумуляторов EPOLL объёмом 5 л на гидроагрегате, раме дорожно-строительной техники, насосном модуле или маслостанции. Типичное применение — прессы (металлообработка, резинотехнические изделия), гидравлические подъёмники, оборудование для производства пластмасс, термопластавтоматы, аварийный привод рабочего оборудования дорожных машин.
Частые вопросы
Можно ли заменить C170-CP на C115-CP при замене баллона на меньший?
Нельзя — диаметры разные (115 vs 170 номинал). Если баллон 1-3 л (Ø114-122 мм) — нужен C115-CP. Зажим жёстко привязан к типоразмеру баллона.
Какой момент затяжки болтов зажима?
SW=18 мм (М10) — момент 35-40 Нм (заводская рекомендация Epe). Перетягивать нельзя — резиновая вставка деформируется и теряет способность компенсировать допуски.
Можно ли использовать один зажим на 5-литровый баллон AS5?
Да. Длина AS5 = 275 мм < 2×170 = 340 мм, поэтому по правилу Epe одного зажима достаточно. Если вибрации высокие (на тракторе/дорожной технике) — дополнительный хомут со стороны порта.
Устойчив ли зажим к температуре масла 80°C?
Да. NBR 80 Shore A выдерживает -20...+80°C (стандартный рабочий диапазон баллона EPOLL). Для более высоких температур (свыше +80°C) — версия с вставкой HNBR (буква K в коде).
