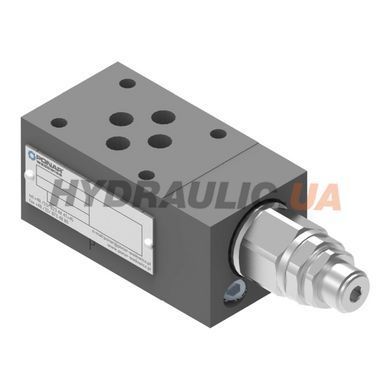

UZPR6-32/50-2AT — предохранительный клапан непрямого действия Ponar Ду 6 серии 32 для модульного (межплитного) монтажа. Становится «сэндвичем» между плитой и гидрораспределителем со стыковой плоскостью ISO 4401-03 (CETOP 03) и ограничивает давление, действующее на рабочую линию A, сбрасывая избыток в T. Внутри корпуса стоит картриджный предохранительный клапан непрямого действия; давление настраивают установочным винтом с внутренним шестигранником в диапазоне до 5 МПа (50 бар). Расход — до 60 л/мин, максимальное рабочее давление — 31,5 МПа.
Серия 32 описана в карте производителя WK 494 060 (редакция 03.2010). Действующая редакция паспорта описывает уже серию 42 с другими диапазонами (1,5…6 / 2,5…13,5 / 5…22 / 12…35 МПа) — для замены в имеющемся наборе ориентируйтесь на код серии 32.
Расшифровка кода UZPR6-32/50-2AT
- UZPR — предохранительный клапан непрямого действия модульного монтажа
- 6 — условный размер NS6 (Ду 6)
- 32 — серия 32 из ряда 30…39; присоединительные и монтажные размеры в ряду неизменны
- 50 — диапазон настройки до 5 МПа (50 бар)
- 2 — элемент настройки — установочный винт с внутренним шестигранником
- AT — сброс A → T
- без літери — уплотнения NBR (минеральные масла); V — FKM (фосфатные эфиры)
Технические характеристики
| Тип | Клапан предохранительный модульного монтажа, непрямого действия |
| Условный проход | NS6 (Ду 6) |
| Функция | сброс A → T |
| Диапазон настройки | до 5 МПа (50 бар) |
| Максимальное рабочее давление | 31,5 МПа (315 бар) |
| Максимальный расход | 60 л/мин |
| Стыковая плоскость | ISO 4401-03-02-0-94 (CETOP 03) |
| Крепление | 4 винта M5 класса 10.9 по ISO 4762, момент 9 Н·м (отдельный заказ) |
| Габариты | корпус 64 × 44 × 40 мм; общая длина 138 мм |
| Рабочая жидкость | минеральное масло |
| Номинальная вязкость | 37 мм²/с при 55 °C |
| Диапазон вязкости | 2,8…380 мм²/с |
| Температура жидкости (в баке) | −20…+70 °C (рекомендуется 40…55 °C) |
| Температура окружающей среды | −20…+70 °C |
| Фильтрация | до 16 мкм (рекомендуется 10 мкм) |
| Уплотнения | NBR, кольца 9,2×1,8 — 4 шт. (P, T, A, B) |
| Масса | 1,2 или 1,5 кг в зависимости от исполнения |
| Серия | 32 |
| Производитель | Ponar |
| Страна производства | Польша |
Габаритный чертёж
Чертёж из карты WK 494 060 для исполнений AT, BT, PT: позиция 1 — общая длина исполнения AT (138 мм). PDF во вкладке «Файлы».
Что даёт это исполнение
- Не требует отдельного места — становится в имеющийся стык между плитой и распределителем
- Настройка до 5 МПа (50 бар) одним установочным винтом
- Ограничивает давление отдельно на рабочую линию A конкретной секции набора
- Серия 30…39 сохраняет размеры — прямая замена клапана серии 32 в наборе
Где применяется
Наборы гидроаппаратуры CETOP 03 на прессах, станках, подъёмниках и мобильной технике, где давление в линии нужно ограничить отдельно от главного предохранительного клапана. Монтажные плиты G341/01 (G 1/4″), G342/01 (G 3/8″), G502/01 (G 1/2″) и стяжные винты заказываются отдельно.
FAQ
Какой диапазон настройки?
До 5 МПа (50 бар) — это обозначает код 50. В серии 32 были также диапазоны до 10 и до 20 МПа.
Какой канал защищает?
Исполнение AT: сброс A → T. Для других каналов выпускались исполнения AT, BT, PT, ATBT и ABBA.
Чем серия 32 отличается от 42?
Серия 42 — новая редакция с давлением до 35 МПа и другими диапазонами настройки. Стыковая плоскость та же — ISO 4401-03, но при замене сверяйте габарит и диапазон.
Входят ли винты?
Нет. 4 винта M5 класса 10.9 по ISO 4762 заказываются отдельно: длина зависит от количества модулей в стопке. Момент — 9 Н·м.
