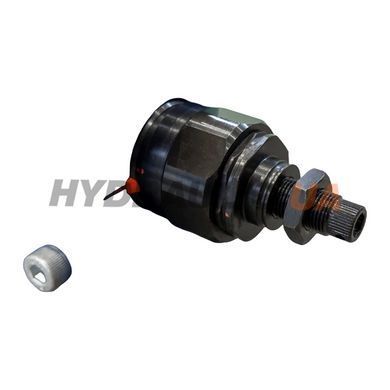

DBDS6G10/400 — предохранительный клапан прямого действия Mozioni типоразмера Ду 6, резьбовое (трубное) присоединение. Пружина действует прямо на запорный элемент, без пилотной ступени: клапан открывается как только давление превышает затяжку, и так же быстро закрывается. Давление настройки 400 бар (40 МПа), пропускная способность до 50 л/мин, рабочее давление серии 31,5 МПа, максимальное — 40 МПа (400 бар).
Расшифровка кода DBDS6G10/400
| DBD | предохранительный клапан прямого действия |
| S | регулировочный винт под защитным колпачком |
| 6 | типоразмер Ду 6 |
| G | резьбовое присоединение |
| 10 | серия 10 |
| 400 | давление настройки 400 бар (40 МПа) |

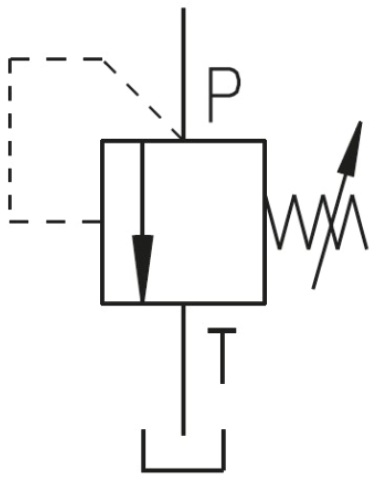

Гидравлическая схема
Схема клапана прямого действия из паспорта DBD: линия P — запорный элемент с пружиной — слив в T, управление внутреннее.
Технические характеристики
| Типоразмер | Ду 6 |
| Тип | предохранительный клапан прямого действия |
| Исполнение | резьбовое (трубное) присоединение |
| Присоединительная резьба порта P | G1/4″ |
| Давление настройки | 400 бар (40 МПа) |
| Рабочее давление | 31,5 МПа (315 бар) |
| Максимальное давление | 40 МПа (400 бар) |
| Максимальный расход | 50 л/мин |
| Температура рабочей жидкости | −20…+70 °C |
| Тонкость фильтрации | 25 мкм |
| Масса | 1,6 кг |
| Корпус | литьё, фосфатированное покрытие |
| Производитель | Oleodinamica Mozioni, Италия |
| Гарантия | 12 мес |

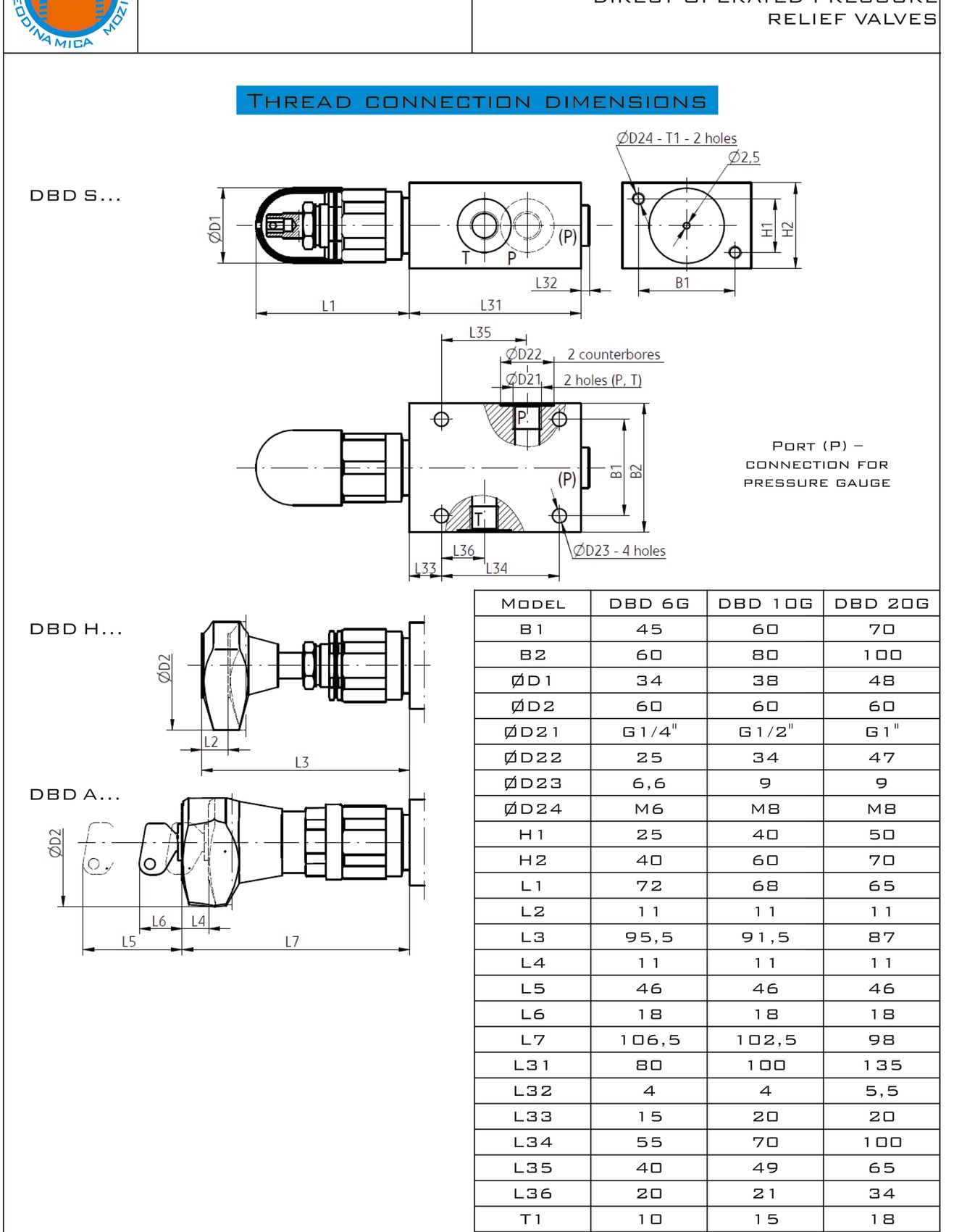

Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Что даёт эта комплектация
- Прямое действие — отклик без задержки пилотной ступени, настройка держится стабильно и на малых расходах
- Давление настройки 400 бар (40 МПа) из ряда ступеней паспорта
- Максимальное давление 40 МПа (400 бар) — запас над рабочими 31,5 МПа
- Резьбовое присоединение G1/4″ — монтаж в трубопровод без плиты
Где применяется
Предохранительный контур гидростанций и насосных групп, ограничение давления отдельной ветви, линия управления пилотных аппаратов, защита гидроцилиндров и гидромоторов от перегрузки.
На какое давление настроен DBDS6G10/400?
400 бар (40 МПа). Рабочее давление серии — 31,5 МПа, максимальное — 40 МПа.
Сколько жидкости пропускает клапан?
До 50 л/мин для Ду 6. Паспортные пределы серии: Ду 6 — 50, Ду 10 — 120, Ду 20 — 250 л/мин.
Что означает буква G в коде?
Резьбовое присоединение: порт P — G1/4″.
Какая рабочая температура жидкости?
−20…+70 °C, тонкость фильтрации 25 мкм.
