RELIEF VALVE Z50/Z80 — входной предохранительный клапан типа «D» моноблочных гидрораспределителей Badestnost серий Z50 и Z80. Стоит в напорной секции и определяет, на каком давлении система перестанет давить дальше: когда давление в линии P доходит до настройки, клапан открывается на слив.

Клапан регулируемый. Диапазон задаёт пружина: в базовом исполнении это пружина №3 на 120–250 бар с заводской настройкой 180 бар. Производитель предусматривает ещё два диапазона — 50–120 бар (исполнение D2-120, заводская настройка 120 бар) и 220–315 бар (исполнение D4-220, заводская настройка 220 бар). Настройка завода отнесена к расходу 12 л/мин.

Технические характеристики

Габаритный чертёж

Размеры — из технической документации производителя.

Габаритный чертёж

Каталог Z50 даёт клапан в составе напорной секции и его характеристику «давление — время срабатывания»; отдельного габаритного чертежа картриджа производитель не публикует. Габаритная информация доступна по запросу.

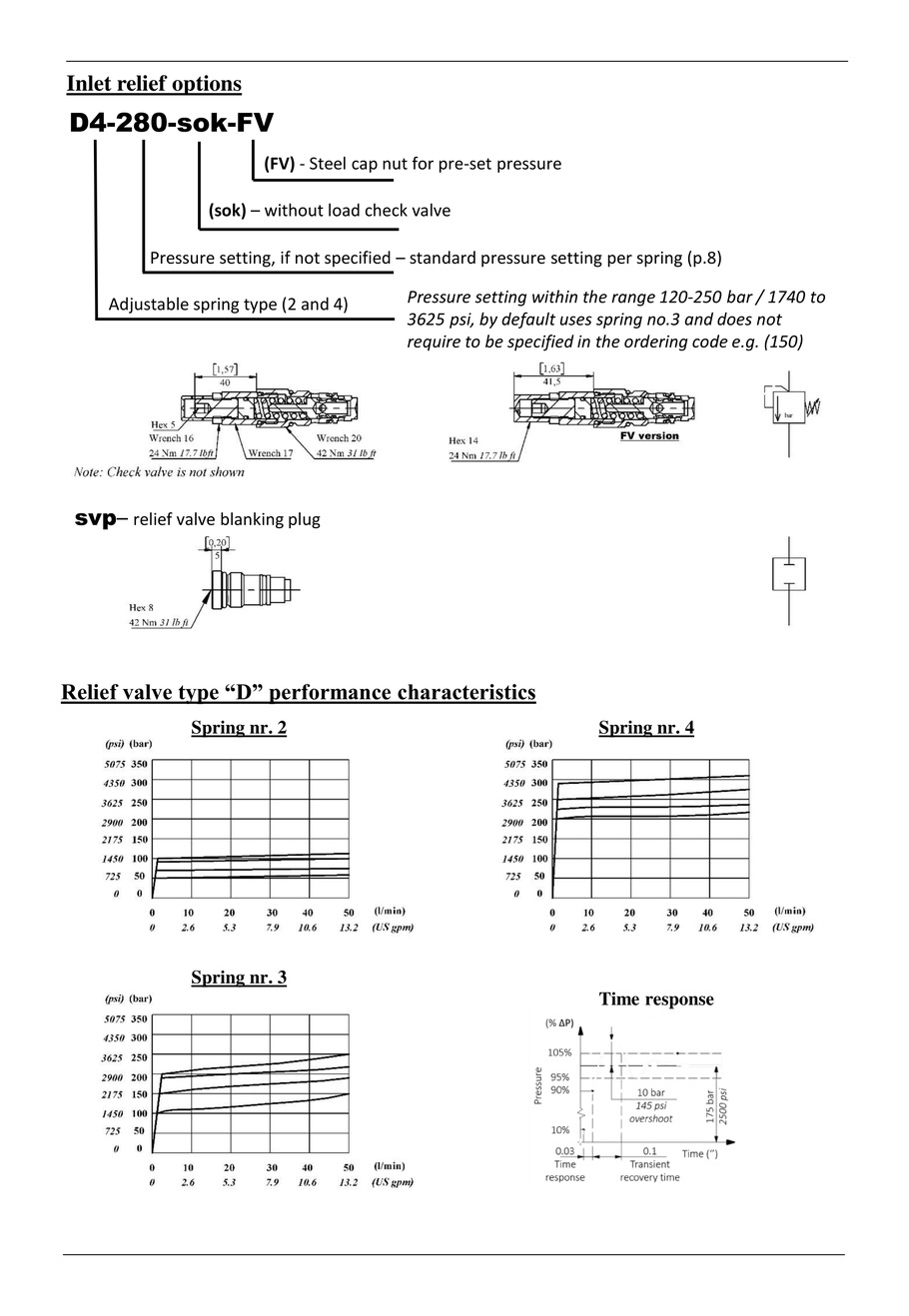

Исполнения клапана в коде заказа

• (FV) — фиксированная настройка под стальным колпачком (без регулировки в поле);
• (sok) — без обратного клапана нагрузки;
• (svp) — глухая пробка вместо клапана;
• пример полной записи — D4-250-sok-FV: диапазон 220–315, настройка 250 бар, без обратного клапана, под колпачком.

Вопросы и ответы

На какое давление клапан приходит с завода?
В базовом исполнении — 180 бар (пружина №3, диапазон 120–250 бар). Другие диапазоны указываются в коде заказа отдельно.

Можно ли перенастроить клапан в поле?
Да, если исполнение регулируемое. Версия с пометкой (FV) закрыта стальным колпачком и настраивается на заводе.

Подойдёт ли клапан и к Z50, и к Z80?
Да, посадочное гнездо напорной секции в этих сериях общее — именно поэтому позиция названа Z50/Z80.

Что означает (sok) в коде?
Исполнение без обратного клапана нагрузки: масло из рабочей линии не удерживается при падении давления в напоре.
