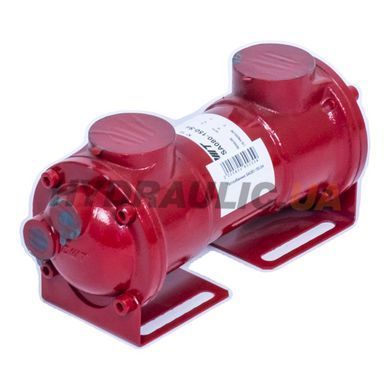

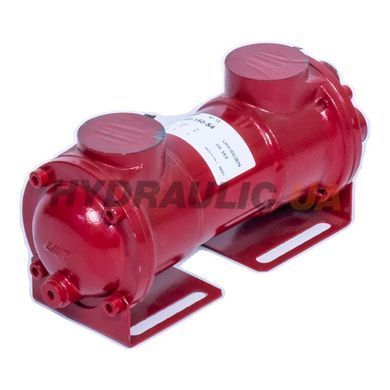

OMT SA080-150-S4 — водомасляный теплообменник кожухотрубного типа серии SA080: масло идёт через кожух, вода — через пучок медных трубок, развальцованных в трубных досках. Рекомендуемый расход масла — 25–75 л/мин, теплоотвод — 3–5,5 кВт (масло 50 °C, 46 сСт, вода 15 °C), присоединение масла — G 1″, воды — G 1/2″. В отличие от воздушного аппарата, отводит тепло одинаково и летом, и зимой: мощность зависит от температуры воды, а не воздуха в цеху.
Технические характеристики
| Модель | OMT SA080-150-S4 |
| Тип | кожухотрубный, вода — масло, 4 хода по воде |
| Рекомендуемый расход масла | 25–75 л/мин |
| Теплоотвод (масло 50 °C, 46 сСт, вода 15 °C) | 3–5,5 кВт |
| Присоединение масла (C) | G 1″ (BSP) |
| Присоединение воды | G 1/2″ (BSP) |
| Макс. рабочее давление | масло 12 бар, вода 12 бар |
| Длина пучка I | 150 мм |
| Общая длина L | 285 мм |
| Между масляными портами M | 202 мм |
| Между лапами N | 66 мм |
| Диаметр кожуха / фланца крышки | Ø85 / Ø115 мм |
| Объём масла | 0,6 л |
| Вес | 4,5 кг |
| Крышки | алюминий с антикоррозийным покрытием |
| Трубки | медь CuDHP |
| Кожух, трубные доски, перегородки | сталь |
| Уплотнения | EWP 207 |
Габаритный чертёж
Чертёж общий для серии SA080; размеры I, L, M, N этой модели — в таблице выше. SA080-150-S4 — 4-ходовое исполнение (правый боковой чертёж «4 PASS»): оба водяных порта G 1/2″ на одной крышке, противоположная крышка глухая, со сливной пробкой.
Как подобрать
Диаграмма теплоотвода (слева) — кВт и ккал/ч в зависимости от ΔTm, разности средних температур масла и воды; кривые подписаны длиной пучка I. Потери давления (справа) — по маслу, по расходу, для 46 сСт; для другой вязкости умножайте на коэффициент f из таблицы под графиком (22 сСт — 0,4; 68 сСт — 1,5; 100 сСт — 2,3).
Тепло, которое нужно отвести, — это потери гидросистемы: 20–30 % мощности привода станции. OMT советует брать аппарат с запасом 15–20 %: расход масла непостоянный, а накипь из воды со временем снижает теплоотвод.
Запасные крышки
Водяные крышки серии SA080 продаются отдельно — меняют после коррозии от жёсткой воды или срыва резьбы порта, не покупая аппарат целиком:
- SA080-COP-O-E4V — с водяными портами G 1/2″
- SA080-COP-O-S4V — глухая поворотная, со сливной пробкой
Другие водяные теплообменники OMT SA
| Модель | Расход масла | Теплоотвод | Масло |
|---|---|---|---|
| SA081-310-L4 | 50–120 л/мин | 8–13 кВт | G 1 1/2″ |
| SA081-560-L4 | 60–150 л/мин | 12–18 кВт | G 1 1/2″ |
| SA081-870-L4 | 75–180 л/мин | 17–25 кВт | G 1 1/2″ |
| SA131-520-L4 | 120–250 л/мин | 29–60 кВт | G 1 1/2″ |
| SA131-1130-L4 | 200–500 л/мин | 75–112 кВт | G 1 1/2″ |
Монтаж и обслуживание
- Ставится на сливную линию или в отдельный контур циркуляции; давление в масляной полости — не более 12 бар.
- Воду и масло подавайте навстречу друг другу (противоток) — так теплоотвод наибольший.
- Перед морозом и перед ремонтом сливайте воду через пробку на глухой крышке.
- Водяной контур разборный: снимите крышки — трубки чистятся от накипи без демонтажа корпуса.
- Для морской воды OMT делает отдельное исполнение с трубками CuNi 90/10; эта модель — с медью, для промышленной пресной воды.
Вопросы и ответы
Можно ли ставить OMT SA080-150-S4 на напорную линию?
Нет. Обе полости рассчитаны на 12 бар — аппарат ставят на слив или в отдельный контур охлаждения с собственным насосом.
Почему теплоотвод указан диапазоном?
3–5,5 кВт — от меньшего к большему расходу масла (25–75 л/мин) при масле 50 °C и воде 15 °C. Точное значение для вашей разности температур — по диаграмме теплоотвода.
Чем водяной теплообменник лучше воздушного?
Он компактнее при той же мощности и не зависит от температуры воздуха. Нужен источник охлаждающей воды — водопровод, градирня или чиллер.
Подходит ли для морской воды?
Нет, трубки медные (CuDHP). Для морской воды нужно исполнение с трубками CuNi 90/10 — его заказывают отдельно.
Паспорт серии SA: PDF.
