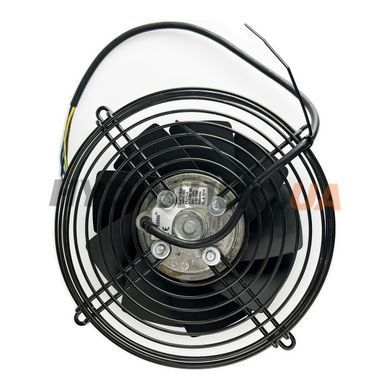

ES03230A — осевой вентилятор OMT (Италия) с трёхфазным асинхронным двигателем YWF2D-200 для воздушных теплообменников OMT SS15/SS20/SD20. Крыльчатка Ø200 мм в защитной решётке, 2460 об/мин и 775 м³/ч воздуха при 50 Гц, защита IP44. Исполнение A — вытяжное: вентилятор протягивает воздух через радиатор. Ставится как запчасть вместо вышедшего из строя вентилятора.
Электрические данные по паспорту OMT
| Напряжение, В | Частота, Гц | Мощность, Вт | Ток, А | Обороты, об/мин | Воздух, м³/ч | Шум, дБА |
|---|---|---|---|---|---|---|
| 220 | 50 | 70 | 0,28 | 2460 | 775 | 68 |
| 220 | 60 | 68 | 0,23 | 2650 | 830 | 69 |
| 380 | 50 | 70 | 0,16 | 2460 | 775 | 68 |
| 380 | 60 | 68 | 0,13 | 2650 | 830 | 69 |
Характеристики
| Параметр | Значение |
|---|---|
| Двигатель | YWF2D-200, 3 фазы, Δ 220 В / Y 380 В |
| Диаметр крыльчатки | Ø200 мм |
| Кольцо корпуса | Ø230 мм |
| Крепление по осям / габарит решётки | 260 мм / 280 мм |
| Монтажная глубина | 66 мм |
| Защита / класс изоляции | IP44, класс B |
| Режим работы | S1 |
| Температура окружающей среды | −30…+60 °C |
| Подшипники | шариковые |
| Масса | 1,7 кг |
Габариты
Габариты по паспорту OMT: крыльчатка Ø200 мм, стрелки S/B — направление потока воздуха
Схема подключения
Трёхфазный двигатель: «треугольник» для сети 220 В, «звезда» — для 380 В; поменяйте местами любые две фазы, если крыльчатка вращается не в ту сторону.
К каким теплообменникам подходит
Вентилятор ставится на теплообменники OMT с кодом напряжения 03 (400 В, 3 фазы) в коде заказа — например, SS15 03 00 A. Вытяжное исполнение «A» — то же, что и буква A в коде теплообменника.
| Теплообменник OMT | Вентиляторов на аппарат | Есть в каталоге hydraulic.ua |
|---|---|---|
| SS15 | 1 шт. | SS150300A-P |
| SS20 | 1 шт. | SS200300A-P |
| SS215 (2 хода) | 1 шт. | — |
| SS220 (2 хода) | 1 шт. | — |
| SD20 | 2 шт. (сдвоенный) | — |
На сдвоенных теплообменниках SD стоят два одинаковых вентилятора — если меняете оба, заказывайте 2 шт.
Вопросы и ответы
Как по коду теплообменника найти нужный вентилятор?
Код OMT читается так: SS30 · 01 · 00 · A. Первая группа — типоразмер, вторая — напряжение двигателя (01 = 230 В 1 фаза, 03 = 400 В 3 фазы, 12 и 24 = постоянный ток), третья — термостат, буква — направление потока. Вентилятор подбирается по типоразмеру и коду напряжения; таблица выше уже сводит эти пары.
Чем исполнение A отличается от S?
A (Aspirante) — вытяжной: тянет воздух через радиатор. S (Soffiante) — нагнетательный: дует на радиатор. У них разное направление вращения и наклон лопастей, поэтому менять один на другой нельзя — ставится тот же тип, что и на теплообменнике.
Как подключить к сети 380 В?
Звездой (Y): так двигатель рассчитан на 380 В. Треугольник (Δ) — для сети 220 В. Обе схемы есть на чертеже выше.
