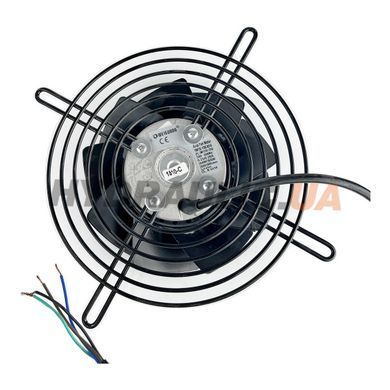

ES01170A — осевой вентилятор OMT (Италия) с однофазным асинхронным двигателем YWF2E-170 для воздушных теплообменников OMT SS10. Крыльчатка Ø170 мм в защитной решётке, 2600 об/мин и 650 м³/ч воздуха при 50 Гц, защита IP44. Исполнение A — вытяжное: вентилятор протягивает воздух через радиатор. Ставится как запчасть вместо вышедшего из строя вентилятора.
Электрические данные по паспорту OMT
| Напряжение, В | Частота, Гц | Мощность, Вт | Ток, А | Обороты, об/мин | Воздух, м³/ч | Шум, дБА |
|---|---|---|---|---|---|---|
| 220 | 50 | 53 | 0,24 | 2600 | 650 | 66 |
| 220 | 60 | 63 | 0,28 | 2900 | 720 | 68 |
Характеристики
| Параметр | Значение |
|---|---|
| Двигатель | YWF2E-170, 1 фаза |
| Рабочий конденсатор | 2 мкФ/450 В |
| Диаметр крыльчатки | Ø170 мм |
| Кольцо корпуса | Ø200 мм |
| Крепление по осям / габарит решётки | 240 мм / 255 мм |
| Монтажная глубина | 66 мм |
| Защита / класс изоляции | IP44, класс B |
| Режим работы | S1 |
| Температура окружающей среды | −30…+60 °C |
| Подшипники | шариковые |
| Масса | 1,7 кг |

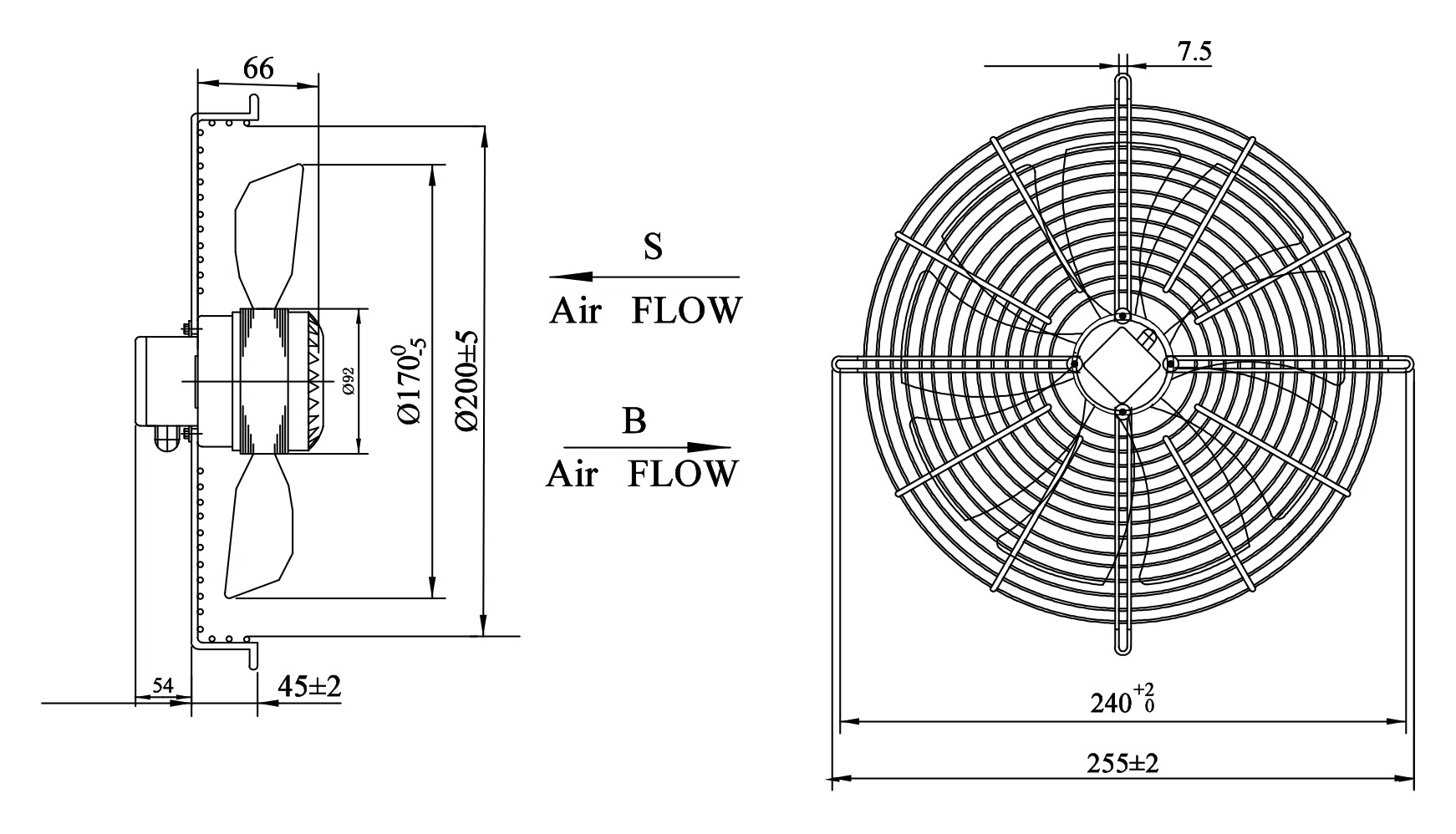

Габариты
Габариты по паспорту OMT: крыльчатка Ø170 мм, стрелки S/B — направление потока воздуха

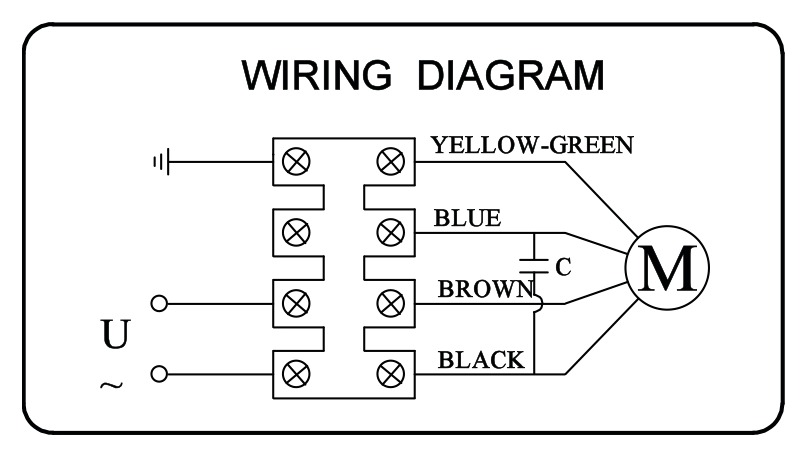

Схема подключения
Однофазный двигатель включается через рабочий конденсатор 2 мкФ/450 В: сеть — на коричневый и чёрный провода, конденсатор — между синим и коричневым, жёлто-зелёный — заземление.
К каким теплообменникам подходит
Вентилятор ставится на теплообменники OMT с кодом напряжения 01 (230 В, 1 фаза) в коде заказа — например, SS10 01 00 A. Вытяжное исполнение «A» — то же, что и буква A в коде теплообменника.
| Теплообменник OMT | Вентиляторов на аппарат | Есть в каталоге hydraulic.ua |
|---|---|---|
| SS10 | 1 шт. | SS100100A-P |
Вопросы и ответы
Как по коду теплообменника найти нужный вентилятор?
Код OMT читается так: SS30 · 01 · 00 · A. Первая группа — типоразмер, вторая — напряжение двигателя (01 = 230 В 1 фаза, 03 = 400 В 3 фазы, 12 и 24 = постоянный ток), третья — термостат, буква — направление потока. Вентилятор подбирается по типоразмеру и коду напряжения; таблица выше уже сводит эти пары.
Чем исполнение A отличается от S?
A (Aspirante) — вытяжной: тянет воздух через радиатор. S (Soffiante) — нагнетательный: дует на радиатор. У них разное направление вращения и наклон лопастей, поэтому менять один на другой нельзя — ставится тот же тип, что и на теплообменнике.
Нужен ли конденсатор?
Да, однофазный двигатель работает с рабочим конденсатором 2 мкФ/450 В — его ёмкость указана в паспорте и на табличке вентилятора.
