Вал карданный со стаканом Kazel CS16S220249 на КПП ZF-16 AS 2200, длина 249 мм | Kazel, Турция

CS16S220249 — карданный вал отбора мощности Kazel для коробки передач ZF-16 AS 2200. Передаёт вращение от шестерни КПП к коробке отбора мощности: длина вала 249 мм, оба конца шлицевые — Z14 со стороны коробки передач и Z12 со стороны КОМ. По номенклатуре поставляется вместе со стаканом (гильзой), в который вал садится в картере.

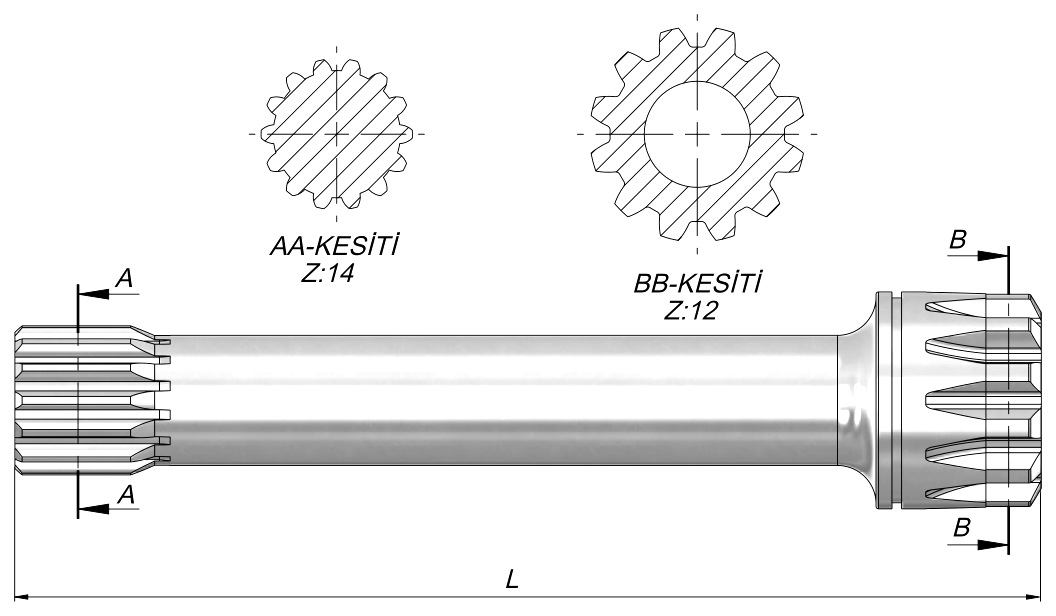

Габаритный чертёж

Габаритный чертёж и паспорт (PDF) доступны в галерее товара и во вкладке «Файлы».

Что учесть при подборе

• Вал подбирается по МОДЕЛИ КПП и длине: в серии CS16S Kazel держит ряд длин 200 · 213 · 215 · 226 · 249 · 253 · 272,5 · 288,5 мм под разные ZF-16. Длина не взаимозаменяема — короткий вал не достанет до шестерни, длинный упрётся.
• Количество шлицев на концах (Z14 / Z12) тоже часть подбора: в соседних исполнениях той же серии один конец может быть полигональным по DIN 32711 вместо шлицевого.
• Модель коробки передач читается с таблички на её боковине — присылайте нам эту строку, и мы сверим вал по каталогу.

Применение

Гидрофикация седельных тягачей и самосвалов с коробками ZF-16 AS 2200: привод насоса отбора мощности для подъёма кузова, крановой установки, гидроборта.

Вопросы и ответы

Что такое «стакан» в названии?
Это гильза, в которой вал стоит в картере коробки: она держит посадку и уплотнение. По номенклатуре позиция идёт комплектом «вал + стакан».

Подойдёт ли этот вал на ZF-16 S 151?
Нет. Для ZF-16 S 151 в серии свои коды и длины (200, 213, 215, 226, 253 мм). CS16S220249 рассчитан именно на ZF-16 AS 2200 при длине 249 мм.

Почему концы имеют разное число шлицев?
Z14 входит в шестерню коробки передач, Z12 — в коробку отбора мощности. Это разные сопряжения, поэтому вал несимметричный и ставится только одной стороной.

Нужна ли новая прокладка при замене?
Прокладку под плиту КОМ и уплотнение стакана меняют вместе с валом — они идут отдельными позициями, уточняйте при заказе.
