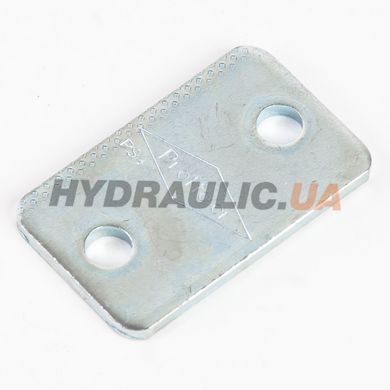

Секционная пластина, для однотрубного хомута.
Трубные хомуты производства компании “PI.EFFE.CI” соответствуют стандарту DIN 3015. Зажимы для труб (трубок) DIN 3015 представлены в двух исполнениях: одинарные и двойные (сдвоенные).
Одинарные зажимы DIN 3015 состоят из двух охватывающих трубу пластмассовых элементов, которые соединены между собой двумя пластинами и болтами. Основной элемент трубного зажима DIN 3015 может быть изготовлен из полиамида, термопластика, полипропилена и алюминия. Трубы диаметром от 6 до 120 мм крепятся зажимами из пластмассы, а диаметром более 120 и менее 800 мм из алюминия.
Нижняя пластина трубного зажима может быть как приварной, так и крепиться на болтах, в зависимости от типа крепления трубопровода. Также возможен вариант исполнения нижней пластины как рельсовой направляющей.
Зажимы для гидравлических труб нужны для оптимальной прокладки шланго- и трубопроводов. Скобы для крепления труб компенсируют вибрации, которым подвергается система, уменьшают, колебания и толчки.
Правильно подобранные зажимы для труб-колодки позволят обеспечить надежность и долговечность всей системе.
Металлические зажимы для труб DIN 3015 просты в эксплуатации и сборке.
В НАЛИЧИИ АССОРТИМЕНТ ХОМУТОВ ИЗ ПОЛИПРОПИЛЕНА. ДЛЯ ЗАКАЗА КРЕПЕЖА ИЗ ДРУГОГО МАТЕРИАЛА СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ.
Примеры комбинай трубных хомутов
Примеры установки с обычной и удлиненной пластиной под хомуты первой группы.
\
Примеры установки с двойной пластиной первой группы и обычной пластиной под хомуты 2-9 группы.
Пример установки хомутов с помощью болтов для укладки
Пример установки хомутов с удлиненной и двойной пластиной.
Код продукции | Группа | L1, мм | L2, мм | B, мм | S, мм | ØD, мм |
---|---|---|---|---|---|---|
1 | 27,5 | 7 | 30 | 3 | 7 | |
53917201 | 2 | 34,5 | 20 | 30 | 3 | 7 |
53917301 | 3 | 40,5 | 26 | 30 | 3 | 7 |
53917401 | 4 | 48 | 33 | 30 | 3 | 7 |
53917501 | 5 | 56,5 | 40 | 30 | 3 | 7 |
53917601 | 6 | 69,5 | 52 | 30 | 3 | 7 |
53917701 | 7 | 85,5 | 66 | 30 | 3 | 7 |
53917801 | 8 | 118 | 94 | 30 | 5 | 7 |
53917901 | 9 | 144 | 120 | 30 | 5 | 7 |
