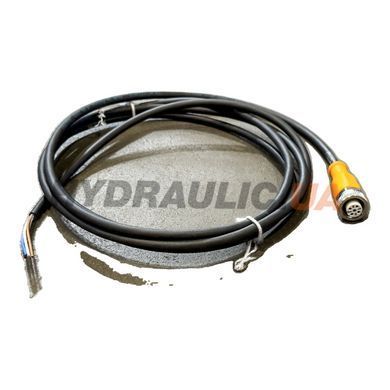

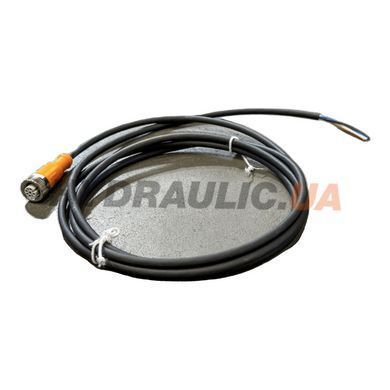

Соединительный кабель с разъёмом ifm EVC490 (полный артикул ADOGH040MSS0002H04) — молдинговая сборка прямой розетки M12×1 4-pin (кодировка A, IEC 61076-2-101) и 2-метрового кабеля PUR Ø4,9 мм сечением 4×0,34 мм² (42 жилки Ø0,1 мм). Цвет кабеля — чёрный, маркировка жил BN/WH/BU/BK (коричневый/белый/синий/чёрный). Предназначен для подключения промышленных сенсоров (датчиков давления, температуры, концевых выключателей) в сложных условиях производства.
Ключевая особенность — полная стойкость к промышленным средам: halogen-free и silicone-free изоляция, позолоченные контакты против окисления, уплотнение Viton. Степень защиты IP65/IP67/IP68/IP69K (защита от струи воды под высоким давлением при очистке машин). Рабочий диапазон температур −25…+90°C. Кабель рассчитан на применение в системах с охлаждающей жидкостью, маслом-охладителем (СОЖ) и фрезерных/токарных станках.
Drag-chain исполнение — кабель выдерживает более 5 миллионов циклов сгибания в кабель-канале при радиусе ≥10× диаметра, скорости перемещения до 3,3 м/с и ускорении до 5 м/с² на горизонтальном участке 5 м. Это делает EVC490 идеальным для портальных роботов, осей CNC и автоматизированных линий. Производитель — ifm electronic GmbH (Эссен, Германия).
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Германия |
| Производитель | ifm electronic |
| Артикул производителя | EVC490 (ADOGH040MSS0002H04) |
| Тип | Готовый кабель-сборка |
| Разъём | M12×1 прямой розетка, кодировка A |
| Количество контактов | 4 |
| Длина кабеля | 2 м |
| Сечение / жилы | 4 × 0,34 мм² (42×Ø0,1 мм) |
| Наружная изоляция | PUR (полиуретан), чёрный |
| Диаметр кабеля | Ø 4,9 мм |
| Особенности | Halogen-free, silicone-free, gold-plated |
| Цвета жил | BN, WH, BU, BK |
| Рабочее напряжение | 250 В AC / 300 В DC |
| Максимальный ток | 4 А |
| Рабочая температура (статика/динамика) | −25…+90°C |
| Drag-chain | Да, > 5 млн циклов, радиус ≥10×D |
| Степень защиты | IP65 / IP67 / IP68 / IP69K |
| Материал гайки | Латунь никелированная |
| Уплотнение | Viton |
| Масса | 85 г |
Габаритный чертёж
Габаритный чертёж и полная техническая документация — во вкладке «Файлы», PDF.
Преимущества
- IP69K — защита от высоконапорных струй воды (15-25 бар, 80°C) при очистке машин
- Halogen-free + silicone-free — пригоден для упаковочных и фармацевтических производств с ограничениями
- Позолоченные контакты — стабильное сопротивление перехода на протяжении 10+ лет эксплуатации
- Drag-chain исполнение — > 5 млн циклов сгибания в кабель-каналах и робот-манипуляторах
- PUR изоляция — стойкость к маслам, фрезерно-охлаждающим жидкостям и СОЖ
Применение
EVC490 подключается к сенсорам Pnomek P16/P21 (исполнение T3), датчикам давления ifm PK6532, PK/PI/PN, концевым выключателям IG/IF, энкодерам и любым промышленным датчикам со стандартным M12 4-pin выходом. Специально разработан для использования с контроллерами ifm DI602A. Типовое применение: CNC-станки (фрезерные, токарные), портальные роботы, упаковочные линии, гидравлические стенды в условиях СОЖ и охлаждающих жидкостей.
Частые вопросы
Какой конец кабеля не имеет разъёма?
Кабельный конец — голые жилы с 4 цветами (BN/WH/BU/BK), подключается к клеммнику контроллера / PLC напрямую.
Какая распайка пинов?
Стандарт M12-A 4-pin: 1=BN (+U), 3=BU (0V/GND), 2=WH (OUT2), 4=BK (OUT1). Всегда сверять с документацией конкретного сенсора.
Чем отличается от E11145?
EVC490 — готовый кабель 2 м с молдинговым разъёмом (нет возможности переделать). E11145 — только разъём для самостоятельной установки на свой кабель любой длины. Для типовых сценариев EVC490 быстрее в монтаже.
Выдерживает ли масло и СОЖ?
Да, PUR-изоляция стойкая к минеральным маслам, синтетическим СОЖ, охлаждающим эмульсиям. Не рекомендовано длительное погружение в концентрированные кислоты/щёлочи.
Можно ли укоротить кабель?
Да, отрезаете со стороны голых жил и делаете свой краевой монтаж. Не резать со стороны разъёма (там молдинг).
