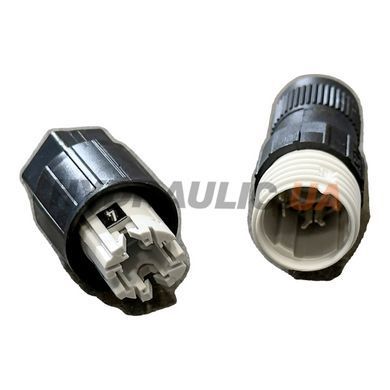

Разъём ifm E11145 (полный артикул SDOGH040PLSFKSK) — прямой распаиваемый разъём-розетка M12×1 4-pin для подключения датчиков давления, температуры, уровня и других промышленных сенсоров через самостоятельно распаянный кабель. Кодировка A (стандарт IEC 61076-2-101), 4 контакта, уплотнение из PA 6.6, степень защиты IP67. Рассчитан на ток до 4 А и рабочее напряжение до 45 В AC / 70 В DC.
Подключение кабеля — по технологии IDC (insulation displacement contact) для проводников сечением 0,34-0,75 мм² (наружная изоляция PVC или PE, Ø жил до 2,5 мм), наружный диаметр кабеля 4-7,5 мм. Это позволяет быстро собрать кабель нужной длины без паяльника и термоусадки.
E11145 — универсальное решение для подключения Pnomek P16/P21 в исполнении T3 (M12 4-pin), датчиков давления ifm серий PK/PI/PN, концевых выключателей и энкодеров. Производитель — немецкий концерн ifm electronic GmbH (Эссен), один из мировых лидеров промышленной сенсорики. Масса разъёма 13,5 г, габариты 18×18×52 мм.
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Германия |
| Производитель | ifm electronic |
| Артикул производителя | E11145 (SDOGH040PLSFKSK) |
| Тип разъёма | Розетка прямой, распаиваемый |
| Стандарт | M12×1, кодировка A (IEC 61076-2-101) |
| Количество контактов | 4 |
| Рабочее напряжение | < 45 В AC / < 70 В DC |
| Максимальный ток | 4 А |
| Технология подключения | IDC (insulation displacement) |
| Сечение проводников | 0,34-0,75 мм² |
| Диаметр кабеля | Ø 4-7,5 мм |
| Рабочая температура | −25…+60°C |
| Степень защиты | IP67 |
| Материал корпуса | PA 6.6 |
| Материал гайки | PA 6.6 |
| Габариты | 18 × 18 × 52 мм |
| Масса | 13,5 г |
Габаритный чертёж
Габаритный чертёж и техническая документация — во вкладке «Файлы», PDF.
Преимущества
- Быстрый монтаж без паяльника — технология IDC позволяет подключить кабель за 2 минуты
- IP67 — защита от пыли и кратковременного погружения в воду
- Совместимость со всеми стандартными сенсорами M12 4-pin кодировка A
- Корпус PA 6.6 — стойкость к маслам, охлаждающим жидкостям и слабым химикатам
- Рабочий диапазон температур −25…+60°C — подходит для промышленных и outdoor-сценариев
Применение
E11145 подключается к сенсорам давления Pnomek (P16/P21 в исполнении T3), датчикам давления ifm серий PK6532, PI/PN, температурным сенсорам TA/TR, концевым выключателям IG/IF, энкодерам и любым индустриальным датчикам со стандартным M12 4-pin выходом. Типовая распайка: pin 1 = +U (питание), pin 3 = GND, pin 2 = OUT2 (второй сигнал), pin 4 = OUT (основной сигнал, например 4-20 мА или PNP digital).
Частые вопросы
Какой кабель использовать?
Подходит любой четырёхжильный кабель с изолированными проводниками 0,34-0,75 мм² и наружным диаметром 4-7,5 мм. Стандартный промышленный PUR или PVC 4×0,34 мм² LiYY или аналог.
Как распаять?
Технология IDC: снимаете наружную изоляцию кабеля на 30-35 мм, вставляете каждую жилу в соответствующий слот (без снятия её изоляции!), затягиваете гайкой. Лезвия слота прокалывают изоляцию жилы и образуют контакт.
Чем отличается от EVC490?
EVC490 — это готовый разъём + 2 м кабеля в одном изделии (моулдинг), сечение 4×0,34 мм². E11145 — только разъём без кабеля, вы выбираете кабель самостоятельно.
Подходит ли для высокого напряжения?
Да, до 45 В AC / 70 В DC, ток до 4 А. Для напряжения выше — используйте промышленные силовые разъёмы (HanModular, Mil-Spec).
