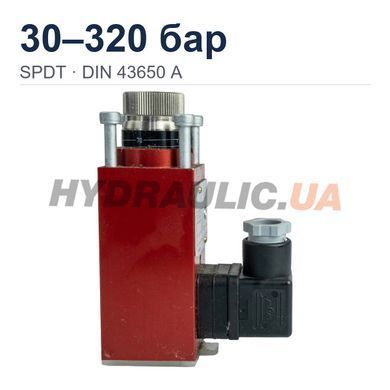

Реле давления Atos MAP-320 21 — поршневое гидравлическое реле с нерегулируемой разностью переключения: когда давление в системе достигает заданной уставки, сервопоршень через толкатель переключает микропереключатель и замыкает или размыкает электрическую цепь. Диапазон настройки 30–320 бар, максимальное давление 650 бар. Присоединение фланцевое — реле крепят к плите или адаптеру четырьмя винтами M5×90, которые входят в комплект; электрическое подключение — разъём DIN 43650 A. Рабочая среда — минеральное гидравлическое масло с температурой до +80 °C, уплотнения NBR; выше +60 °C применяют исполнение с уплотнениями /PE. Производитель — Atos, Италия.
Технические характеристики
| Модель | MAP-320 21 |
| Чувствительный элемент | сервопоршень с пружиной |
| Диапазон настройки | 30–320 бар |
| Максимальное давление | 650 бар |
| Разность переключения (гистерезис) | нерегулируемая; по графику паспорта ≈5–11 бар на нижнем пределе диапазона, ≈15–30 бар на верхнем |
| Контакт | микропереключатель, перекидной контакт: 3 — общий, 1 — NC, 2 — NO |
| Коммутационная способность, активная нагрузка | 7 А при 125 В AC; 5 А при 250 В AC; 5 А при 30 В DC; 0,2 А при 250 В DC |
| Коммутационная способность, индуктивная нагрузка (cos φ = 0,4) | 4 А при 125 В AC; 2 А при 250 В AC; 3 А при 30 В DC; 0,02 А при 250 В DC |
| Сопротивление изоляции / сопротивление контактов | 100 МОм / 15 мОм |
| Ресурс | электрический 1 000 000 переключений, механический 10 000 000 переключений |
| Электрическое подключение | разъём DIN 43650 A |
| Присоединение | фланцевое: монтажная плоскость 40 × 40 мм, 4 сквозных отверстия Ø5,3 мм с шагом 31 × 31 мм, винты M5×90 в комплекте; адаптеры — отдельно |
| Требования к опорной поверхности | шероховатость Ra 0,4 мкм, плоскостность 0,01/100 мм (ISO 1101) |
| Рабочая жидкость | минеральное гидравлическое масло по DIN 51524…51535 |
| Уплотнения | NBR |
| Рекомендуемая вязкость | 15–100 сСт при 40 °C (ISO VG 15–100) |
| Класс чистоты жидкости | ISO 19/16 (фильтрация 25 мкм, β ≥ 75) |
| Температура жидкости | до +80 °C; выше +60 °C — исполнение с уплотнениями /PE |
| Температура окружающей среды | −20…+70 °C |
| Монтажное положение | любое |
| Габариты | корпус 40 × 40 × 82 мм, длина с регулятором 90 мм (до 116 мм), высота с разъёмом 75,5 мм |
Габаритные размеры
Конструкция и принцип действия
Давление рабочей жидкости через отверстие в монтажной плоскости действует на сервопоршень, который уравновешивает регулировочная пружина. Когда сила давления превышает усилие пружины, поршень смещается и через толкатель переключает микропереключатель: контакт 3–1 размыкается, 3–2 замыкается. Усилие пружины задаёт винтовой регулятор с градуированной рукояткой на торце корпуса. Реле работает в любом монтажном положении.
Гистерезис
Реле MAP возвращает контакт в исходное положение не на том давлении, на котором сработало, а на более низком; эту разницу называют гистерезисом, или разностью переключения. Контакт 3–2 замыкается, когда давление растёт до уставки, и размыкается, когда давление снижается на величину гистерезиса. Этот промежуток не даёт колебаниям давления возле уставки вызывать многократные переключения.
В серии MAP разность переключения нерегулируемая и растёт вместе с уставкой. Паспорт Atos приводит её графиками с полосой разброса: конкретный экземпляр реле имеет своё значение в пределах этой полосы. Для MAP-320 21 по графику паспорта это примерно ≈5–11 бар на нижнем пределе диапазона и ≈15–30 бар на верхнем. Пример: при уставке 200 бар разница составляет около 11–22 бар, поэтому контакт 3–2 разомкнётся, когда давление упадёт примерно до 178–189 бар.
Настройка уставки
Точку срабатывания задают вращением градуированной регулировочной рукоятки на торце реле: по часовой стрелке уставка растёт, против — снижается. Точное значение выставляют по контрольному манометру: плавно поднимают давление до нужного значения и поворачивают рукоятку, пока не сработает микропереключатель. Момент срабатывания контролируют тестером в режиме прозвонки на паре контактов 3–2.
Подключение
Микропереключатель имеет перекидной контакт. В стандартном исполнении (без опции /E) контакт 3 — общий, пара 3–1 замкнута, пока давление ниже уставки, пара 3–2 замыкается, когда давление достигает уставки. Если нагрузка должна включаться при росте давления, её подключают через пару 3–2, если отключаться — через пару 3–1. Допустимый ток зависит от напряжения и типа нагрузки: на переменном токе 250 В — 5 А активной и 2 А индуктивной нагрузки, на постоянном 30 В — 5 и 3 А, на постоянном 250 В — только 0,2 и 0,02 А. Для катушек контакторов с большим током ставят промежуточное реле.
Монтажная плоскость реле имеет входное отверстие по центру. Реле крепят к плите, адаптеру или модульному блоку четырьмя винтами M5×90 сквозь корпус. Опорная поверхность под реле должна иметь шероховатость Ra 0,4 мкм и плоскостность 0,01/100 мм. Для присоединения к резьбовому порту или модульной плите ISO 4401 Atos выпускает адаптеры, которые поставляются отдельно.
Применение
Диапазон 30–320 бар — для высоконапорных контуров, с рабочим давлением до 320 бар. Типовые задачи — сигнал «давление достигнуто» для переключения цикла, контроль давления в напорной линии насоса, защитное отключение при превышении заданного давления. Разница переключения на верхнем пределе достигает 15–30 бар, поэтому для точного контроля близких значений давления её стоит учесть при выборе уставки.
Исполнения серии MAP
| Модель | Диапазон, бар | Макс. давление, бар | Разница переключения на верхнем пределе, бар | Присоединение |
|---|---|---|---|---|
| MAP-040 20 | 5–40 | 650 | ≈8–16 | фланцевое 40 × 40 |
| MAP-080 21 | 7–80 | 650 | ≈9–16 | фланцевое 40 × 40 |
| MAP-160 21 | 10–160 | 650 | ≈10–17 | фланцевое 40 × 40 |
| MAP-320 21 | 30–320 | 650 | ≈15–30 | фланцевое 40 × 40 |
Код заказа
MAP — реле давления Atos с нерегулируемой разностью переключения; -320 — диапазон настройки 30–320 бар; код адаптера отсутствует, значит реле поставляется без адаптера, под фланцевый монтаж; опции /E нет — стандартная схема контактов с общим контактом 3; 21 — номер партии по кодировке Atos; кода жидкости /WG или /PE нет, значит исполнение для минерального масла с уплотнениями NBR.
Вопросы и ответы
Как подключить реле к резьбовому порту или модульной плите?
Через адаптер, который ставят между реле и гидролинией. Atos выпускает адаптеры BMM (наружная резьба G1/4″, G3/8″, G1/2″), BMF (внутренняя резьба G1/4″), BFM (встраивание в трубопровод, G1/4″…G1 1/4″), BHM и BKM — модульный монтаж ISO 4401 размеров 06 и 10. Для резьбового присоединения есть адаптер MAP-M-1-4.
Можно ли настроить точку отключения отдельно от точки включения?
Нет. В серии MAP разность переключения нерегулируемая, настраивается только точка срабатывания. Если нужны две независимые точки, ставят два реле.
Почему в паспорте на странице указан другой диапазон?
Прикреплённый паспорт K070 датирован 2004 годом; в нём для кода 320 указано 16–320 бар. Действующая таблица Atos D250 для этого кода даёт 30–320 бар, и в описании использована именно она. Максимальное давление и тип разъёма — по D250, остальное — по K070.
Можно ли коммутировать реле постоянный ток 24 В?
Да. Паспорт допускает на постоянном токе 30 В до 5 А активной и до 3 А индуктивной нагрузки. На постоянном токе 250 В допустимый ток снижается до 0,2 А и 0,02 А соответственно.
