Реле давления Atos MAP-080 21, 7–80 бар, поршневое, фланцевое, DIN 43650 A

Артикул MI_MAP-08021
Под заказ
Описание

Реле давления Atos MAP-080 21 — поршневое гидравлическое реле с нерегулируемой разностью переключения: когда давление в системе достигает заданной уставки, сервопоршень через толкатель переключает микропереключатель и замыкает или размыкает электрическую цепь. Диапазон настройки 7–80 бар, максимальное давление 650 бар. Присоединение фланцевое — реле крепят к плите или адаптеру четырьмя винтами M5×90, которые входят в комплект; электрическое подключение — разъём DIN 43650 A. Рабочая среда — минеральное гидравлическое масло с температурой до +80 °C, уплотнения NBR; выше +60 °C применяют исполнение с уплотнениями /PE. Производитель — Atos, Италия.

Технические характеристики

МодельMAP-080 21
Чувствительный элементсервопоршень с пружиной
Диапазон настройки7–80 бар
Максимальное давление650 бар
Разность переключения (гистерезис)нерегулируемая; по графику паспорта ≈3–6 бар на нижнем пределе диапазона, ≈9–16 бар на верхнем
Контактмикропереключатель, перекидной контакт: 3 — общий, 1 — NC, 2 — NO
Коммутационная способность, активная нагрузка7 А при 125 В AC; 5 А при 250 В AC; 5 А при 30 В DC; 0,2 А при 250 В DC
Коммутационная способность, индуктивная нагрузка (cos φ = 0,4)4 А при 125 В AC; 2 А при 250 В AC; 3 А при 30 В DC; 0,02 А при 250 В DC
Сопротивление изоляции / сопротивление контактов100 МОм / 15 мОм
Ресурсэлектрический 1 000 000 переключений, механический 10 000 000 переключений
Электрическое подключениеразъём DIN 43650 A
Присоединениефланцевое: монтажная плоскость 40 × 40 мм, 4 сквозных отверстия Ø5,3 мм с шагом 31 × 31 мм, винты M5×90 в комплекте; адаптеры — отдельно
Требования к опорной поверхностишероховатость Ra 0,4 мкм, плоскостность 0,01/100 мм (ISO 1101)
Рабочая жидкостьминеральное гидравлическое масло по DIN 51524…51535
УплотненияNBR
Рекомендуемая вязкость15–100 сСт при 40 °C (ISO VG 15–100)
Класс чистоты жидкостиISO 19/16 (фильтрация 25 мкм, β ≥ 75)
Температура жидкостидо +80 °C; выше +60 °C — исполнение с уплотнениями /PE
Температура окружающей среды−20…+70 °C
Монтажное положениелюбое
Габаритыкорпус 40 × 40 × 82 мм, длина с регулятором 90 мм (до 116 мм), высота с разъёмом 75,5 мм

Габаритные размеры

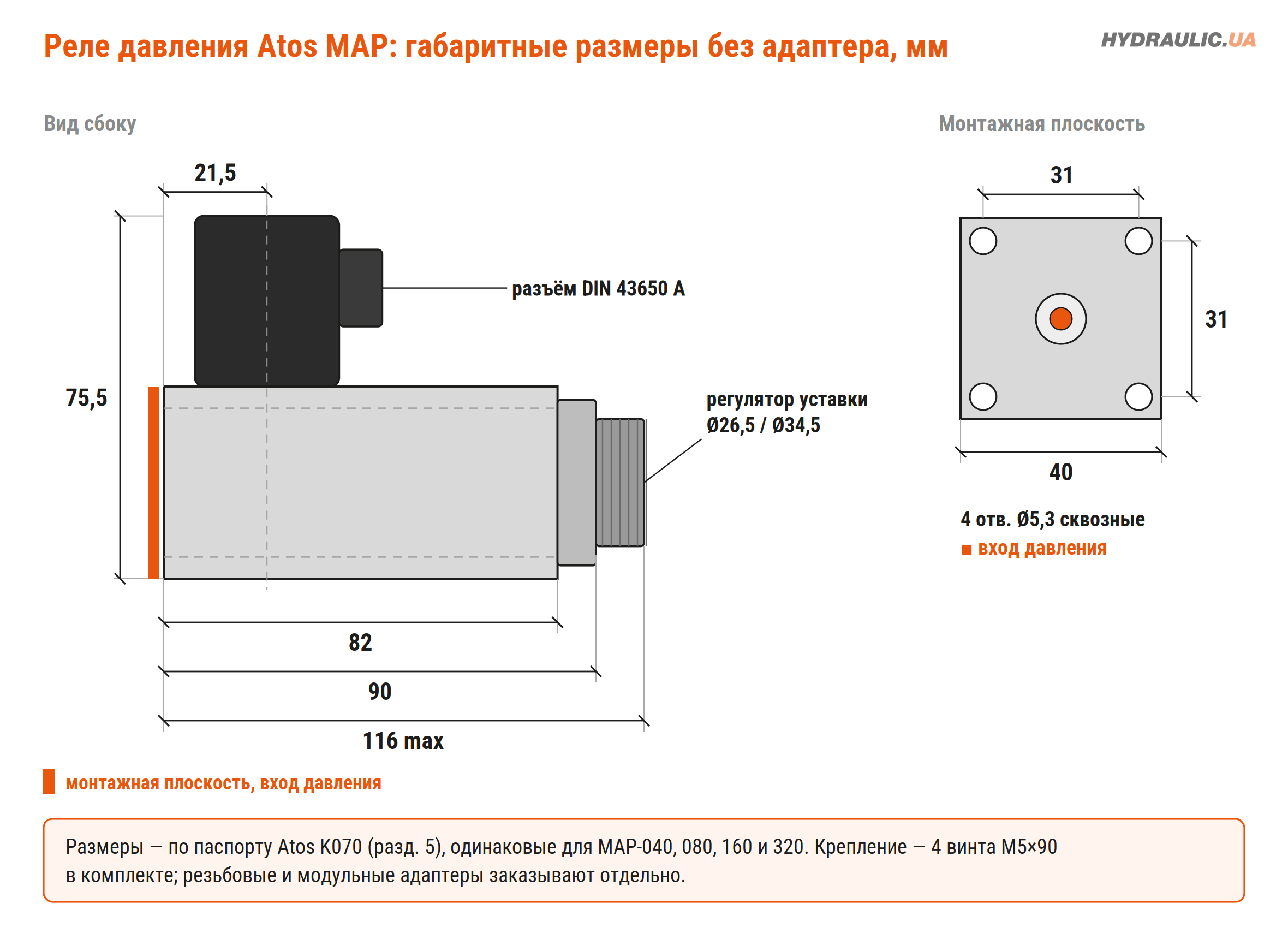

Габаритные размеры реле давления Atos MAP без адаптера: корпус 40 × 40 × 82 мм, длина до 116 мм, высота с разъёмом 75,5 мм, отверстия Ø5,3 с шагом 31

Конструкция и принцип действия

Давление рабочей жидкости через отверстие в монтажной плоскости действует на сервопоршень, который уравновешивает регулировочная пружина. Когда сила давления превышает усилие пружины, поршень смещается и через толкатель переключает микропереключатель: контакт 3–1 размыкается, 3–2 замыкается. Усилие пружины задаёт винтовой регулятор с градуированной рукояткой на торце корпуса. Реле работает в любом монтажном положении.

Гистерезис

Реле MAP возвращает контакт в исходное положение не на том давлении, на котором сработало, а на более низком; эту разницу называют гистерезисом, или разностью переключения. Контакт 3–2 замыкается, когда давление растёт до уставки, и размыкается, когда давление снижается на величину гистерезиса. Этот промежуток не даёт колебаниям давления возле уставки вызывать многократные переключения.

В серии MAP разность переключения нерегулируемая и растёт вместе с уставкой. Паспорт Atos приводит её графиками с полосой разброса: конкретный экземпляр реле имеет своё значение в пределах этой полосы. Для MAP-080 21 по графику паспорта это примерно ≈3–6 бар на нижнем пределе диапазона и ≈9–16 бар на верхнем. Пример: при уставке 50 бар разница составляет около 6–12 бар, поэтому контакт 3–2 разомкнётся, когда давление упадёт примерно до 38–44 бар.

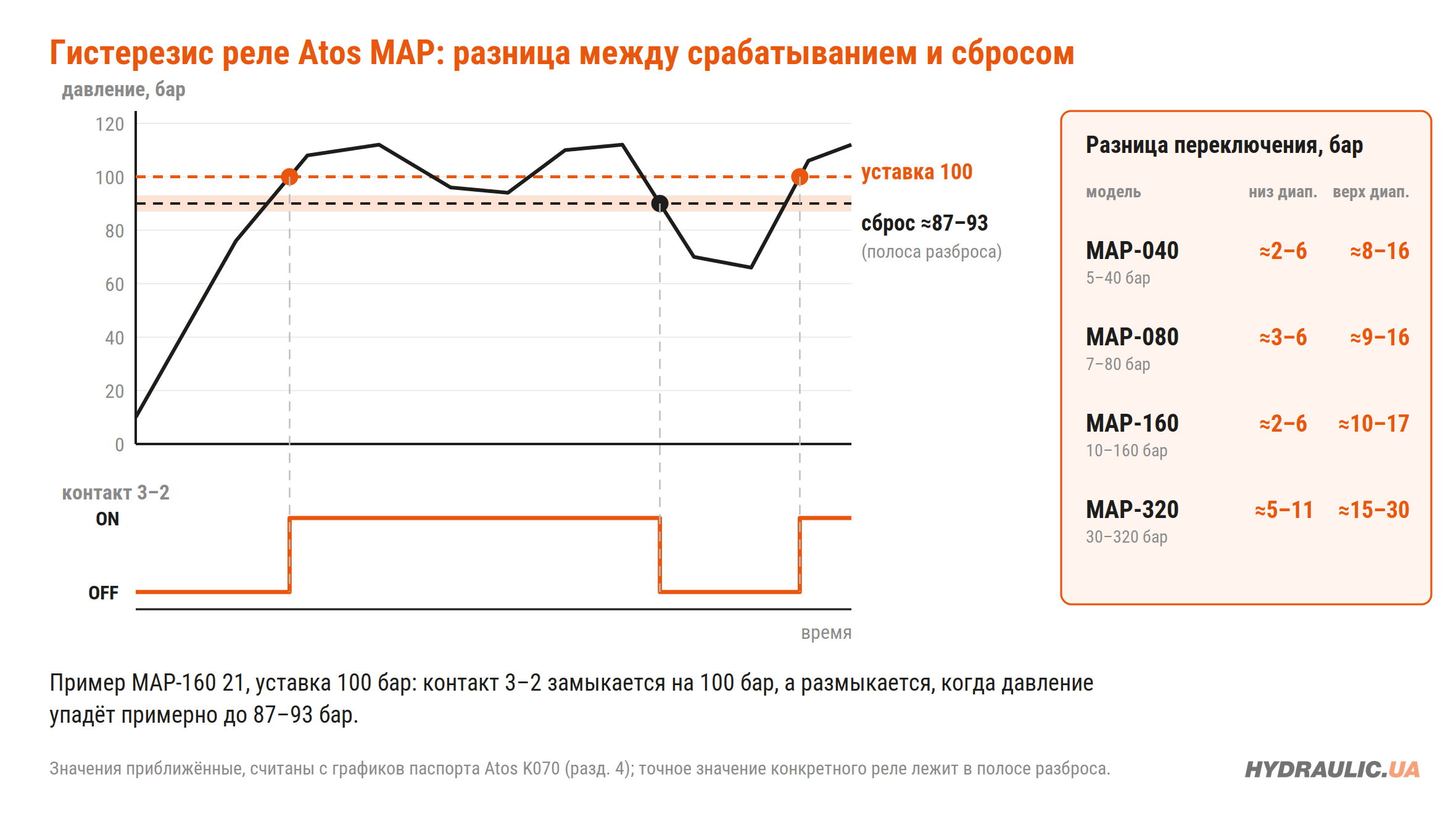

Гистерезис реле давления Atos MAP: уставка, сброс и разность переключения для MAP-040, MAP-080, MAP-160, MAP-320

Настройка уставки

Точку срабатывания задают вращением градуированной регулировочной рукоятки на торце реле: по часовой стрелке уставка растёт, против — снижается. Точное значение выставляют по контрольному манометру: плавно поднимают давление до нужного значения и поворачивают рукоятку, пока не сработает микропереключатель. Момент срабатывания контролируют тестером в режиме прозвонки на паре контактов 3–2.

Подключение

Микропереключатель имеет перекидной контакт. В стандартном исполнении (без опции /E) контакт 3 — общий, пара 3–1 замкнута, пока давление ниже уставки, пара 3–2 замыкается, когда давление достигает уставки. Если нагрузка должна включаться при росте давления, её подключают через пару 3–2, если отключаться — через пару 3–1. Допустимый ток зависит от напряжения и типа нагрузки: на переменном токе 250 В — 5 А активной и 2 А индуктивной нагрузки, на постоянном 30 В — 5 и 3 А, на постоянном 250 В — только 0,2 и 0,02 А. Для катушек контакторов с большим током ставят промежуточное реле.

Схема подключения реле давления Atos MAP: разъём DIN 43650, контакты 3 — общий, 1 — NC, 2 — NO, таблица нагрузки

Монтажная плоскость реле имеет входное отверстие по центру. Реле крепят к плите, адаптеру или модульному блоку четырьмя винтами M5×90 сквозь корпус. Опорная поверхность под реле должна иметь шероховатость Ra 0,4 мкм и плоскостность 0,01/100 мм. Для присоединения к резьбовому порту или модульной плите ISO 4401 Atos выпускает адаптеры, которые поставляются отдельно.

Применение

Диапазон 7–80 бар подходит для контуров среднего давления: линии управления с повышенным давлением, вспомогательные контуры, зажимные устройства с рабочим давлением до 80 бар. Типовые задачи — сигнал достижения заданного давления для перехода к следующему шагу цикла, контроль давления в контуре, отключение привода при падении давления ниже допустимого. Максимальное давление 650 бар даёт запас на случай кратковременных пиков в линии.

Исполнения серии MAP

МодельДиапазон, барМакс. давление, барРазница переключения на верхнем пределе, барПрисоединение
MAP-040 205–40650≈8–16фланцевое 40 × 40
MAP-080 217–80650≈9–16фланцевое 40 × 40
MAP-160 2110–160650≈10–17фланцевое 40 × 40
MAP-320 2130–320650≈15–30фланцевое 40 × 40

Код заказа

MAP — реле давления Atos с нерегулируемой разностью переключения; -080 — диапазон настройки 7–80 бар; код адаптера отсутствует, значит реле поставляется без адаптера, под фланцевый монтаж; опции /E нет — стандартная схема контактов с общим контактом 3; 21 — номер партии по кодировке Atos; кода жидкости /WG или /PE нет, значит исполнение для минерального масла с уплотнениями NBR.

Вопросы и ответы

Как подключить реле к резьбовому порту или модульной плите?
Через адаптер, который ставят между реле и гидролинией. Atos выпускает адаптеры BMM (наружная резьба G1/4″, G3/8″, G1/2″), BMF (внутренняя резьба G1/4″), BFM (встраивание в трубопровод, G1/4″…G1 1/4″), BHM и BKM — модульный монтаж ISO 4401 размеров 06 и 10. Для резьбового присоединения есть адаптер MAP-M-1-4.

Можно ли настроить точку отключения отдельно от точки включения?
Нет. В серии MAP разность переключения нерегулируемая, настраивается только точка срабатывания. Если нужны две независимые точки, ставят два реле.

Почему в паспорте на странице указан другой диапазон?
Прикреплённый паспорт K070 датирован 2004 годом; в нём для кода 080 указано 4–80 бар. Действующая таблица Atos D250 для этого кода даёт 7–80 бар, и в описании использована именно она. Максимальное давление и тип разъёма — по D250, остальное — по K070.

Можно ли коммутировать реле постоянный ток 24 В?
Да. Паспорт допускает на постоянном токе 30 В до 5 А активной и до 3 А индуктивной нагрузки. На постоянном токе 250 В допустимый ток снижается до 0,2 А и 0,02 А соответственно.
