Реле давления Fox F4T1/M3 — механический регулируемый прессостат с поршнем и микропереключателем, который коммутирует электрическую цепь, когда давление в системе достигает заданной уставки. Диапазон настройки 5–50 бар, максимальное давление 300 бар, присоединение G1/4″, электрическое подключение — разъём DIN 43650 A. Корпус из оцинкованной углеродистой стали, шестигранник 24 мм, масса 0,05 кг. Производитель — Fox, Италия.
Технические характеристики
| Модель | F4T1/M3 |
| Чувствительный элемент | поршень |
| Диапазон настройки | 5–50 бар |
| Максимальное давление | 300 бар |
| Гистерезис | фиксированный, около 15 % верхнего предела (≈ 7,5 бар) |
| Погрешность срабатывания | ±4 % верхнего предела при 20 °C |
| Контакт | микропереключатель SPDT: COM, NO, NC |
| Коммутационная способность | 0,5 А при 250 В AC; 0,15 А при 110 В DC (каталог); 1 А при 30 В DC (маркировка корпуса) |
| Электрическое подключение | разъём DIN 43650 A, 30 × 30 мм (код M3) |
| Степень защиты | IP65 |
| Присоединение | 1/4″ BSP (G1/4″), наружная (код 1) |
| Материал корпуса | углеродистая сталь с цинкованием, шестигранник 24 мм |
| Уплотнение | NBR |
| Рабочая температура | −25…+85 °C |
| Частота переключений | до 90 циклов/мин |
| Механический ресурс | 10⁶ циклов (паспортное значение серии F4, испытание при 70 бар и 20 °C) |
| Габариты | высота 66 мм, ширина с разъёмом 52 мм, корпус Ø27 мм |
| Масса | 0,05 кг |

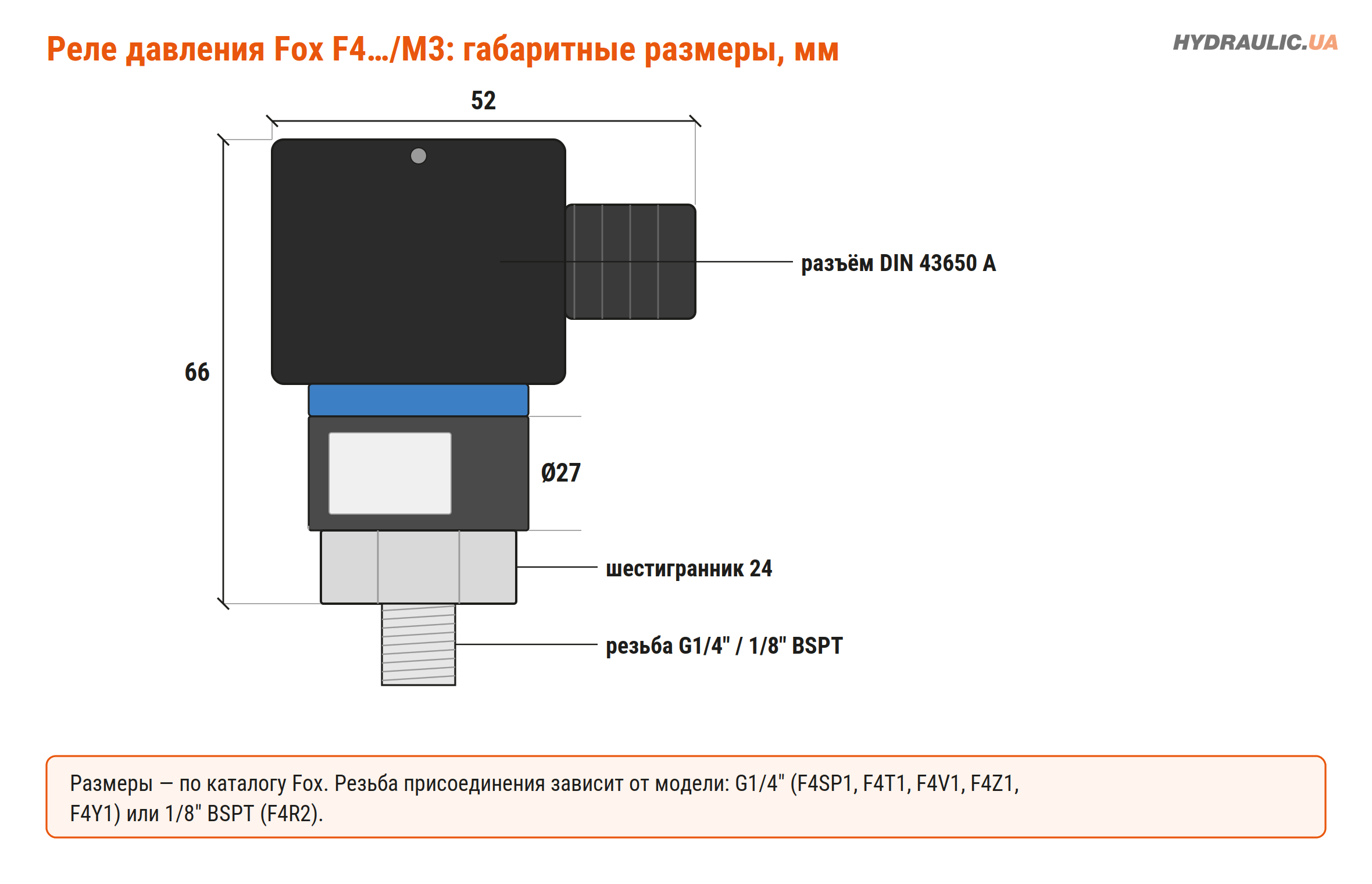

Габаритные размеры
Устройство и принцип действия
Давление среды действует на поршень, который уравновешивает пружина. Когда сила давления превышает усилие пружины, поршень переключает микропереключатель: контакт NO замыкается, NC размыкается. Механические упоры защищают пружину и микропереключатель от перегрузки давлением. Монтажное положение — любое.
Гистерезис
Гистерезис — это разница между давлением, на котором реле срабатывает, и давлением, на котором контакт возвращается обратно. При росте давления NO замыкается точно на уставке, а размыкается только тогда, когда давление упадёт на величину гистерезиса. Без этого промежутка контакт «дрожал» бы от малейших пульсаций давления около уставки.
В серии F4 гистерезис фиксированный и зависит от исполнения: около 10 % верхнего предела диапазона у мембранных реле, 15 % — у поршневых, 25 % — у исполнения Y. Для F4T1/M3 это примерно 7,5 бар: если уставка 40 бар, контакт вернётся на ≈32,5 бар. Регулировать гистерезис нельзя, поэтому реле подбирают так, чтобы эта разница не мешала работе системы.
Настройка уставки
Точку срабатывания задаёт регулировочный винт внутри корпуса; его вращают шестигранным ключом на 2 мм. Вращение по часовой стрелке повышает уставку, против — понижает. Настраивают по контрольному манометру: давление в системе плавно поднимают до нужного значения и вращают винт, пока не сработает микропереключатель. Момент срабатывания удобно контролировать тестером в режиме прозвонки на паре контактов 1–3.
Подключение
Микропереключатель имеет перекидной контакт. На разъёме DIN 43650 контакт 1 — общий (C), 2 — NC, 3 — NO; так же обозначено на корпусе реле. Если нагрузка должна включаться при росте давления, её подключают через пару 1–3, если отключаться — через пару 1–2. Ток через контакт не должен превышать 0,5 А при 250 В переменного напряжения или 1 А при 30 В постоянного. Катушки контакторов и пускателей с большим током подключают через промежуточное реле.
Применение
Диапазон 5–50 бар подходит для линий управления, контроля давления подпитки и систем смазки под давлением. Максимальное давление 300 бар позволяет ставить реле на гидролинию с более высоким рабочим давлением, если уставка лежит в пределах 5–50 бар.
Исполнения серии F4
| Модель | Диапазон, бар | Чувствительный элемент | Макс. давление, бар | Присоединение |
|---|---|---|---|---|
| F4R2/M3 | 0,2–2,5 | мембрана | 25 | 1/8″ BSPT |
| F4SP1/M3 | 1–12 | поршень | 300 | G1/4″ |
| F4T1/M3 | 5–50 | поршень | 300 | G1/4″ |
| F4V1/M3 | 10–100 | поршень | 300 | G1/4″ |
| F4Z1/M3 | 20–300 | поршень | 400 | G1/4″ |
| F4Y1/M3 | 50–400 | поршень | 600 | G1/4″ |
Код заказа
F4 — серия; T — поршневое исполнение на 5–50 бар с максимальным давлением 300 бар; код материала отсутствует, значит корпус из оцинкованной стали; 1 — резьба G1/4″ (1/4″ BSP); код уплотнения отсутствует, значит NBR; /M3 — разъём DIN 43650 A 30 × 30 мм.
Вопросы и ответы
Чем поршневое реле отличается от мембранного?
Поршень выдерживает значительно более высокое давление: 300 бар у F4T1/M3 против 25 бар у мембранного F4R2/M3. Плата за это — больший гистерезис: около 15 % верхнего предела против 10 % у мембраны; погрешность у обоих ±4 %.
Можно ли настроить точку отключения отдельно от точки включения?
Нет. Гистерезис у F4 фиксированный, настраивается только точка срабатывания. Если нужны две независимые точки, ставят два реле или электронное реле давления с программируемым сбросом.
Поставляется ли реле с настроенной уставкой?
Заводская уставка в коде этой позиции не указана, поэтому реле настраивают на месте по манометру. Производитель выпускает F4 и с заводской настройкой: тогда в коде стоит значение уставки в барах и буква D (срабатывание на падении давления) или U (на росте).
Подходит ли реле для гидравлического масла?
Да. Уплотнение NBR совместимо с минеральными гидравлическими маслами, рабочая температура реле −25…+85 °C. Для других сред серия F4 имеет исполнения с уплотнениями Viton, EPDM, HNBR или PTFE.
