Пульт управления ПК-1963-02 — электрический пост управления для миниагрегата Q230407-02 / 5633-14. Содержит контактор для электродвигателя 2,2 кВт (1-фазный 220 В), автоматический выключатель 10-16 А (термозащита), кнопки управления (3), аварийный стоп с фиксацией, клеммник для подключения катушки соленоида 24 В DC, светодиодную индикацию сети. Кабельные выводы: силовой W1 3×2,5 3 м, управляющий W2 3×1 3 м.
Пульт ПК-1963-02 обеспечивает безопасное включение электродвигателя миниагрегата с тепловой защитой, плавным пуском (через контактор) и моментальным отключением с помощью аварийного стопа. Кнопки «Аварийный стоп», «Вверх», «Вниз» — типового промышленного исполнения с тактильным откликом, IP54.
Электрическая схема. Согласно паспорту (по принципиальной схеме в PDF): автомат Q1 (10-16 А) → контактор 1KM (катушка 24 В DC от кнопки «Вверх/Старт») → клеммы U1/V1/W1 электродвигателя. Аварийный стоп S1 — нормально замкнутый контакт в цепи катушки 1KM (при нажатии разрывает цепь — двигатель останавливается). Кнопки «Вверх» (S2) / «Вниз» (S3) — нормально разомкнутые, управляют либо контактором двигателя, либо катушками соленоидов через клеммник.
Корпус и защита. Стальной или полипропиленовый корпус IP54 — защита от пыли и брызг (для промышленных цехов, СТО, складских помещений). Не рекомендуется устанавливать на открытом воздухе (зимой или во время дождя) — нужен дополнительный защитный кожух IP65.
Подключение. Силовой кабель W1 3 м идёт от щитка через автомат к пульту; внутри пульта подключается к клеммам сети. Управляющий кабель W2 3 м от пульта идёт к миниагрегату — к клеммному блоку электродвигателя и катушке распределителя. Для версий с 2 катушками (03/04) — дополнительный кабель W3 3 м.
Безопасность эксплуатации. Аварийный стоп S1 — с фиксацией: при нажатии остаётся в положении «Стоп» до принудительного поворота против часовой стрелки. Это предусмотрено ДСТУ EN 60204-1 (электрооборудование машин — функциональные требования): аварийная остановка должна требовать сознательной разблокировки для перезапуска.
Технические характеристики
| Страна производства | Украина |
| Артикул производителя | ПК-1963-02 |
| Тип | Электрический пульт управления миниагрегатом |
| Гарантия | 12 мес |
| Назначение / установка | Подключение к миниагрегату Q230407-02 / 5633-14 |
| Тип управления | Кнопочное, с фиксацией позиций |
| Количество кнопок управления | 3 («Аварийный стоп», «Вверх», «Вниз») |
| Аварийный стоп | Да — отдельная кнопка с фиксацией, поворотом для разблокировки |
| Мощность электродвигателя | До 2,2 кВт (управляемого электродвигателя) |
| Тип питания | 1-фазный 220 В сеть 50 Гц |
| Напряжение сети | 380 В (3~) или 220 В (1~) — согласно исполнению |
| Напряжение соленоида | 24 В DC (питание катушки распределителя) |
| Тепловая защита | Тепловая защита двигателя — встроенный автомат 10-16 А |
| Электромагнит | 1 или 2 катушки соленоидов 24 В DC (подключение через клеммник) |
| Кабельное соединение | Силовой W1 + управляющий W2 + кабели катушек W2/W3 |
| Длина кабеля | 3 м (силовой W1), 3 м (управляющий W2, W3) |
| Индикация | Светодиодная (Сеть / Готовность) |
| Класс защиты IP | IP54 (защита от пыли и брызг) |
| Класс защиты | I (с заземлением PE) |
| Рабочий диапазон температур | −10…+40 °C (внешняя среда) |
| Конфигурация гидросхемы | Контактор + автомат-выключатель + кнопки + аварийный стоп + клеммник |
| Совместимость | Миниагрегат Q230407-02 / 5633-14 |
Габаритный чертёж
Габаритный чертёж ПК-1963-02 и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Особенности
- Готовый к подключению пост управления — без необходимости разработки собственной электросхемы
- Аварийный стоп с фиксацией — соответствует требованиям ДСТУ EN 60204-1
- Контактор + тепловой автомат 10-16 А — полная защита электродвигателя 2,2 кВт
- Светодиодная индикация сети — визуальное подтверждение подачи питания
- IP54 — защита от пыли и брызг (промышленные условия)
- Кабели 3 м — достаточно для размещения миниагрегата на расстоянии до 2,5 м от пульта
Применение
- Управление миниагрегатом Q230407-02 / 5633-14 в прессах, подъёмниках, испытательных стендах
- Промышленные цеха и сборочное оборудование
- СТО с гидравлическими подъёмниками
- Калибровочные лаборатории и испытательные стенды
- Маркировочное и этикетировочное оборудование
Частые вопросы
Можно ли управлять другим миниагрегатом, кроме Q230407-02 / 5633-14?
Технически да — электросхема универсальна для двигателей 2,2 кВт (1-фазный 220 В). Но автомат 10-16 А подобран именно под номинальный ток этого двигателя — для других мощностей нужно проверить совместимость. Обращайтесь к менеджеру для уточнения.
Как переподключить кабели W2/W3 при замене распределителя?
Выключите автомат и дождитесь сигнала LED «Сеть» — погасания. Открутите клеммник внутри пульта, отсоедините кабели W2 (1 катушка) или W2+W3 (2 катушки), подключите новые в том же порядке (по схеме из PDF). Затягивайте клеммы с моментом 0,5 Н·м.
Входят ли кабели в комплект?
Да, в комплект входят кабели W1 (силовой) 3 м, W2 (управляющий) 3 м, для версий с 2 катушками — дополнительно W3 3 м. Для длин более 3 м заказывайте отдельно удлинители того же сечения.
Какой класс защиты IP пульта?
IP54 — защита от пыли (без проникновения внутрь) и брызг воды с любого направления. Для открытых условий (под дождём, в мойке) — установите пульт в дополнительный защитный кожух IP65.
Что делать при срабатывании теплового автомата?
Выключите пульт, дождитесь охлаждения двигателя (10-15 мин), снова включите автомат. Если срабатывает повторно — проверьте: (1) не превышен ли рабочий цикл S3 30%; (2) правильно ли настроен предохранительный клапан маслостанции; (3) не блокируется ли гидроцилиндр или механизм. При необходимости — вызывайте сервис для диагностики.

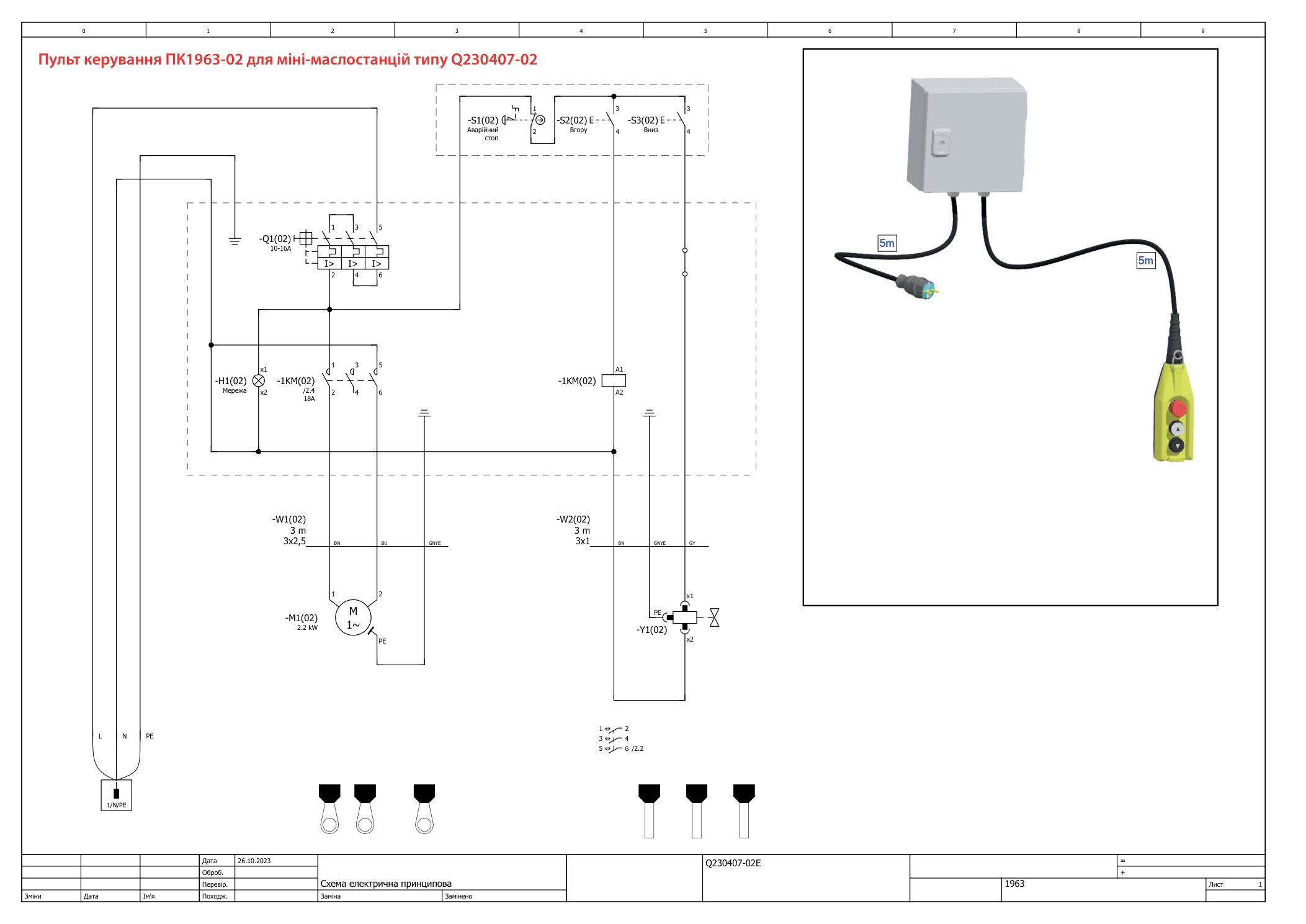

Техническая документация:
