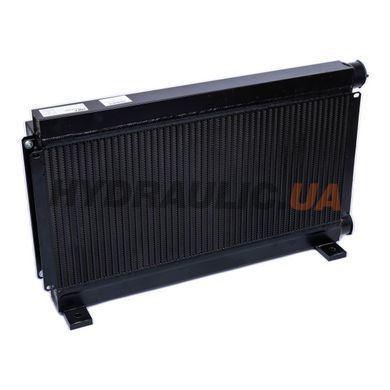

OMT SD300100A — воздушно-масляный теплообменник серии SD типоразмера SD30, сдвоенный (два радиатора, два вентилятора). Рекомендуемый расход масла — 80–260 л/мин, питание вентилятора — 220 В, присоединение масла — G 1 1/2″. Ставится на сливную линию гидросистемы или в отдельный контур охлаждения.
Технические характеристики
| Модель (типоразмер) | OMT SD30 |
| Код заказа | SD30 · 01 (220 В) · 00 (без термостата) · A (вытяжной вентилятор) |
| Рекомендуемый расход масла | 80–260 л/мин |
| Присоединение масла (вход / выход) | G 1 1/2″ |
| Гнездо под термостат | 1/2″ BSP |
| Рабочее / испытательное давление | 25 / 35 бар |
| Макс. температура масла | 120 °C |
| Рабочая среда | минеральные масла HL, HLP, водомасляные эмульсии |
| Материал радиатора | алюминий |
| Питание двигателя | 220 В, 50 Гц |
| Мощность двигателя | 0,145/0,175 кВт × 2 |
| Частота вращения | 2300 об/мин |
| Диаметр вентилятора | 2 × Ø300 мм |
| Расход воздуха | 4400 м³/ч |
| Уровень шума | 62 дБ(А) |
| Объём масла в радиаторе | 3,1 л |
| Вес | 31 кг |
| Защита двигателя | IP54 |
| Размер L на чертеже (с двигателем) | 213 мм |
Габаритный чертёж
Размер L зависит от двигателя — он в таблице выше.
Как подобрать по теплоотводу

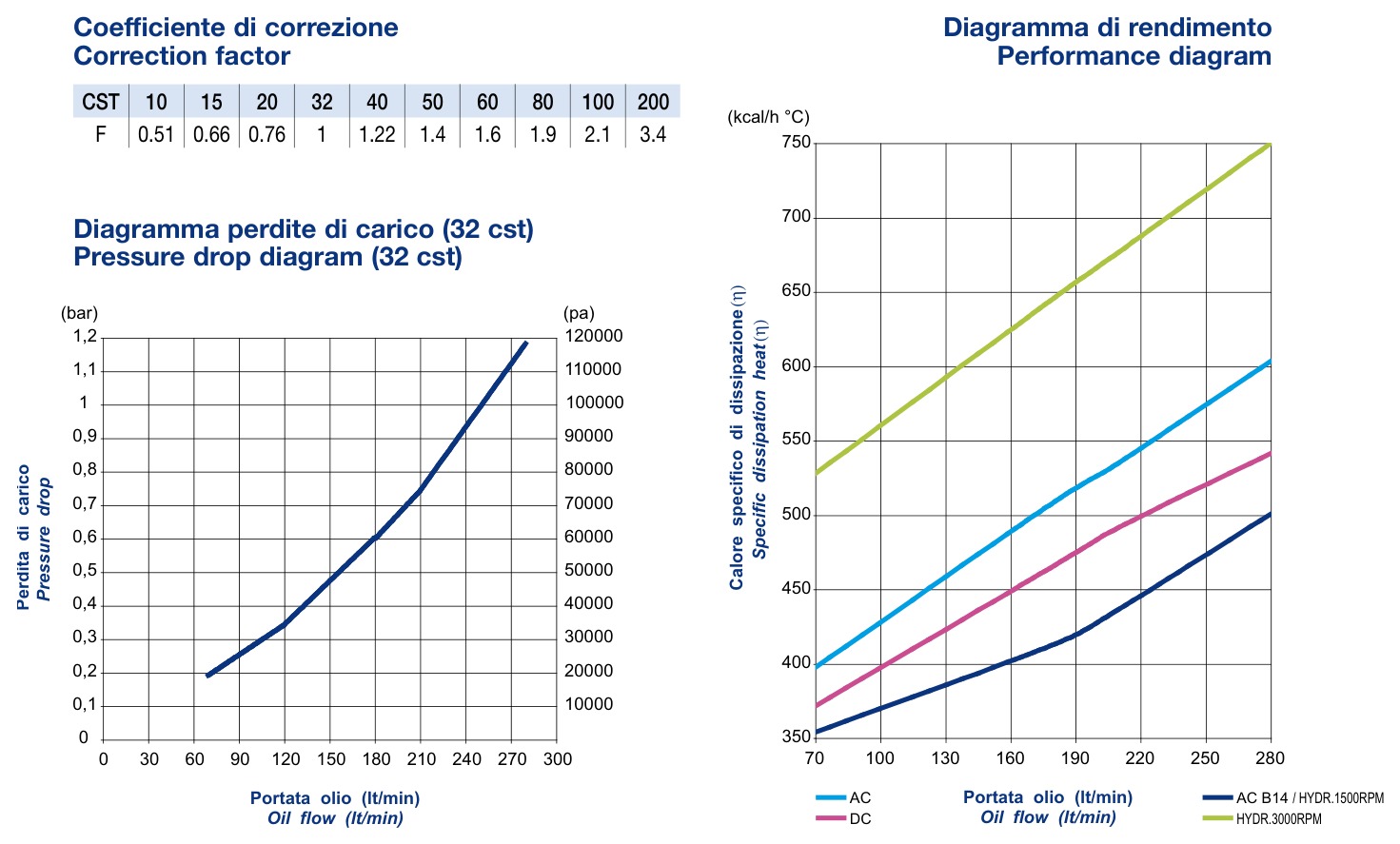

Диаграмма теплоотвода (справа) показывает удельный теплоотвод h, ккал/(ч·°C), в зависимости от расхода масла. Мощность, которую аппарат отведёт: Q = h × (t масла на входе − t воздуха). Пример из каталога OMT: h = 100 ккал/(ч·°C) при разнице 30 °C даёт 3000 ккал/ч ≈ 3,5 кВт (1 ккал/ч = 1,163 Вт). Требуемую мощность можно оценить как Q = 0,40 × V × Δt, где V — расход масла, л/ч, Δt — нагрев масла в системе, °C.
Потери давления (слева) приведены для вязкости 32 сСт; для другой вязкости умножайте их на поправочный коэффициент F из таблицы над графиком.
Какой термостат подходит
Гнездо под термостат на корпусе — 1/2″ BSP. Термостат включает вентилятор, когда масло нагрелось, и выключает, когда остыло, — вентилятор не работает вхолостую на холодной системе. Вкручивается с медной плоской шайбой (требование OMT). Продаётся отдельно:
| Термостат | Включает / выключает |
|---|---|
| OMT T01 1/2″ BSP | 36 / 26 °C |
| OMT T02 1/2″ BSP | 43 / 33 °C |
| OMT T03 1/2″ BSP | 52 / 42 °C |
| OMT T04 1/2″ BSP | 65 / 55 °C |
| OMT T05 1/2″ BSP | 75 / 65 °C |
| OMT T06 1/2″ BSP | 85 / 75 °C |
| OMT T08 | регулируемый 0–90 °C; гильза 1/2″ NPT коническая — ставится в бак или сливную линию, не в гнездо аппарата |
Фиксированные термостаты T01–T06: контакт нормально открытый, 250 В~ / 10 А, разъём DIN43650, IP65. Однофазный двигатель этого аппарата контакт термостата коммутирует напрямую.
Запасной вентилятор: OMT ES01350A — 2 шт., по одному на каждую секцию. Продаётся отдельно.
Другие исполнения серии SD
| Модель | Расход масла | Питание |
|---|---|---|
| SD300300A | 80–260 л/мин | 380 В |
| SD400100A | 80–300 л/мин | 220 В |
| SD400300A | 80–300 л/мин | 380 В |
Монтаж и обслуживание
- Устанавливайте на сливную линию; параллельно теплообменнику OMT рекомендует байпасный клапан — он защищает радиатор от скачка давления при пуске на холодном масле.
- Не перекрывайте поток воздуха: перед и за аппаратом должно быть свободное пространство.
- Масляную сторону промывают моющим средством, совместимым с алюминием, и продувают сжатым воздухом; воздушную — сжатым воздухом или водой, не сминая ламели. Двигатель при этом отключают.
Вопросы и ответы
На какую линию ставить OMT SD300100A?
На сливную (возврат в бак): радиатор рассчитан на 25 бар рабочего давления, на напорную линию его не ставят.
Что будет, если расход больше 260 л/мин?
Вырастут потери давления в радиаторе (см. диаграмму) и риск повреждения на холодном пуске. Берите больший типоразмер или ставьте байпасный клапан.
Какой термостат выбрать?
Под гнездо 1/2″ BSP. Температуру включения берите немного выше рабочей температуры масла вашей системы; если её нужно подбирать на месте — регулируемый T08 (гильза ставится в бак или сливную линию).
Термостат входит в комплект?
Нет, аппарат поставляется без термостата (код 00). Термостат заказывается отдельно или комплектом вместе с теплообменником.
