Пневмопривод P40 управления золотником гидрораспределителя 5–10 бар NPTF 1/8-27 | Badestnost, Болгария

Артикул P40-pneumovalve
В наличии
Описание

Пневмопривод гидрораспределителя Badestnost серии P40 — узел управления золотником сжатым воздухом вместо руки оператора. Исполнение «P» по каталогу серии: двухпозиционное включение-выключение, управляющее давление воздуха 5–10 бар, присоединение пилотных линий — резьба NPTF 1/8-27.

Пневмопривод ставят там, где рычаг неудобен или опасен: пост управления вынесен в кабину, на пульт на борту, на педаль. Гидравлику распределителя он не меняет — тот же расход 40 л/мин и те же 250 бар по напору; меняется только способ сдвинуть золотник.

Технические характеристики

Типпневматический привод управления золотником, исполнение «P»
Характер управлениядвухпозиционное (включено/выключено)
Управляющее давление воздуха5–10 бар
Присоединение пилотных линийNPTF 1/8-27
Серия распределителяBadestnost P40
Номинальный расход серии40 л/мин
Максимальное давление серииP = 250 бар; T = 50 бар; A, B = 300 бар
Ход золотника±6 мм
Рабочая жидкостьминеральное гидравлическое масло
Температура жидкости−15…+80 °C
ПроизводительBadestnost AD, Чирпан, Болгария

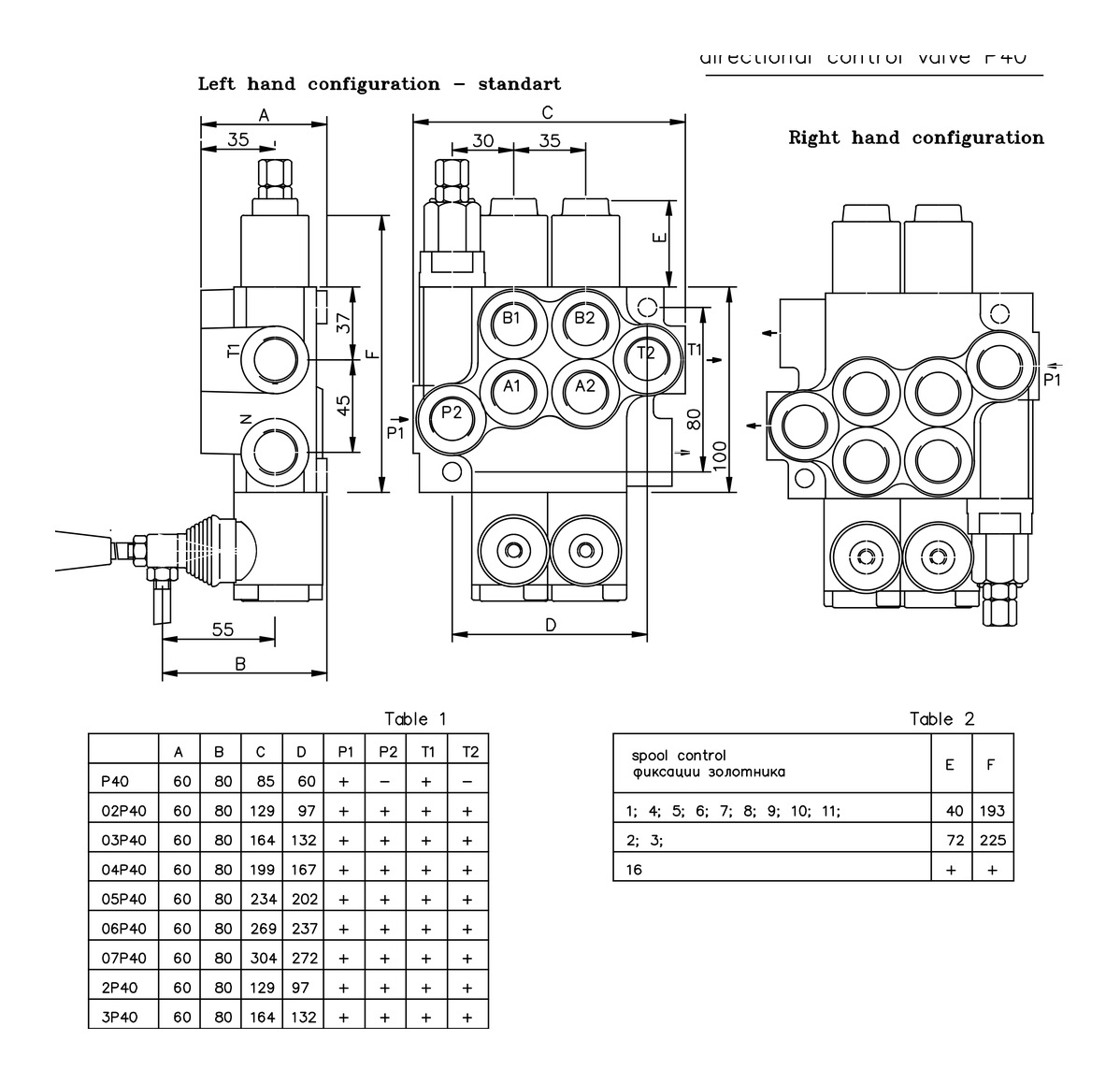

Габаритный чертёж узла

Габаритный чертёж узла Пневмопривод P40 управления золотником гидрораспределителя 5–10 бар NPTF 1/8-27 | Badestnost

Гидрораспределитель Badestnost P40 в сборе — деталь показана в составе узла. Отдельного чертежа этой детали производитель не публикует.

Габаритный чертёж

Каталог P40 даёт пневмопривод схемой в таблице видов управления; отдельного габаритного чертежа узла производитель не публикует. Габаритная информация доступна по запросу.

Где ставят

  • выносной пульт в кабине коммунальной и сельхозтехники;
  • управление с педали, когда обе руки заняты;
  • борт с готовой пневмосистемой — привод питается от неё;
  • места, где рычаг мешает или его срывает ветками.

Вопросы и ответы

Какое давление воздуха нужно?
5–10 бар по паспорту серии. Ниже привод не сдвинет золотник, выше — лишняя нагрузка на уплотнения.

Можно ли управлять пропорционально?
Нет. Исполнение «P» двухпозиционное: золотник либо в рабочей позиции, либо в нейтрали. Для плавного управления нужен другой тип привода.

Остаётся ли ручной рычаг?
В базовом исполнении пневмопривод заменяет ручное управление. Комбинированные варианты согласуются при заказе распределителя.

Какая резьба пилотных отверстий?
NPTF 1/8-27 — коническая дюймовая; переходник на пневмотрубку подбирается под неё.
