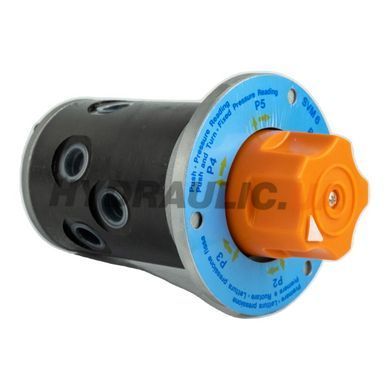

Переключатель манометра (gauge isolator / pressure gauge selector valve) серии SVM на 6 точек измерения производства MP Filtri (Италия), артикул SVM6G1AP01. Позволяет измерять давление в 6 разных точках гидравлической системы с помощью одного манометра. Подключение измерительных точек — G 1/4″ (6 портов), рабочее давление до 400 бар, уплотнения NBR, исполнение P01 (стандарт MP Filtri).

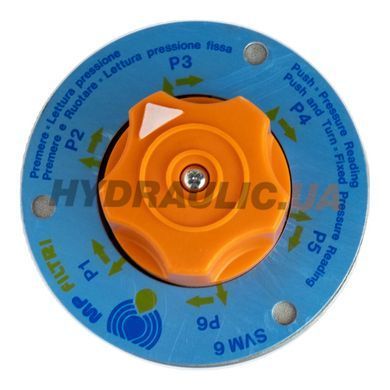

Принцип работы: ручка-кнопка переключателя поворачивается в нужную позицию (1 из 6), при этом соответствующий канал соединяется с манометром. Остальные 5 каналов закрыты — манометр защищён от давления в незадействованных точках. Инструкция оператора: кнопка не нажата — манометр изолирован от давления (стандартное состояние покоя, давление в манометре сброшено в бак через дренажный порт T); нажата и отпущена — кратковременное измерение; нажата и повёрнута — фиксация для непрерывного измерения в выбранной точке. Для снятия давления после измерения кнопка возвращается в ненажатое положение.
Назначение — многоточечный мониторинг давления в сложных гидросистемах (гидроагрегаты с несколькими контурами, маслостанции с насосами на разные цели, манипуляционные установки с отдельными цилиндрами), измерение в контрольных точках до и после фильтров, дросселей, клапанов. Один манометр вместо шести значительно экономит средства и пространство на гидроагрегате, плюс защищает манометр от пульсации давления в незадействованных точках (типичная причина преждевременного выхода из строя манометров — постоянная вибрация стрелки под пульсирующим давлением).

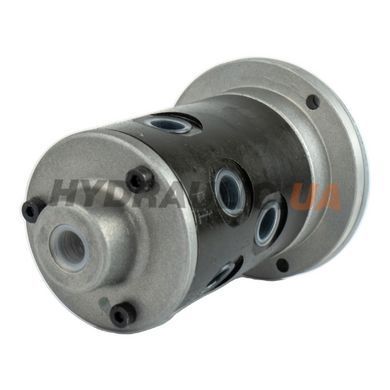

Конструкция: корпус — чугун, фланец и крышка — анодированный алюминий, ручка-кнопка и кольцо-гайка — нейлон, винты-гайки — оцинкованная и фосфатированная сталь, поршень — сталь. Диаметр фланца Ø80 мм, диаметр корпуса Ø60 мм, высота 103 мм (от фланца до низа), отверстие в панели Ø45 мм + 3 отверстия Ø5,5 под крепление (фиксация под 120°). Масса 1,507 кг. Рабочая температура −25…+100 °C. Опциональное исполнение V — уплотнения FPM для фосфат-эфирных жидкостей. Дренажный порт T подключается к баку.
Технические характеристики
| Гарантия | 12 мес |
| Производитель | MP Filtri |
| Страна производства | Италия |
| Артикул производителя | SVM6G1AP01 |
| Серия | SVM — Gauge Isolator Valves |
| Тип | Переключатель манометра, 6 точек измерения |
| Количество измерительных портов | 6 + порт манометра + дренаж T |
| Подключение портов | G 1/4″ (BSPP) |
| Максимальное рабочее давление | 400 бар |
| Рабочий диапазон температур | −25…+100 °C |
| Материал корпуса | Чугун |
| Материал фланца и крышки | Анодированный алюминий |
| Материал ручки | Нейлон |
| Материал уплотнений | NBR (исполнение A) |
| Диаметр фланца | Ø80 мм |
| Диаметр корпуса | Ø60 мм |
| Высота | 103 мм |
| Отверстие в панели | Ø45 мм + 3× Ø5,5 под M5 |
| Масса | 1,507 кг |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Преимущества многоточечного контроля
- Один манометр на 6 точек — экономия 5× от цены манометров и пространства на панели
- Защита манометра от постоянного давления в неактивных точках — продлевает ресурс до 5-7 лет (типичная замена манометров под пульсирующим давлением — 1-2 года)
- Быстрая диагностика проблем в гидросистеме — оператор переключает между точками за секунды, вместо подключения-отключения штучного манометра к каждой точке
- Рабочее давление 400 бар — совместим с типовыми промышленными гидросистемами (200-350 бар) с запасом
- Корпус из чугуна — устойчив к вибрации спецтехники и ударным нагрузкам при переключениях
Применение
SVM6 устанавливается на панелях управления гидроагрегатов промышленных маслостанций, в тестовых стендах для гидроиспытаний, на сервисных отделениях по обслуживанию спецтехники (мобильный стенд для диагностики гидросистем грузовиков), в гидросистемах автокранов с несколькими основными магистралями (подъём / опускание / поворот стрелы), на манипуляторах с гидроагрегатом на 4-6 цилиндров. Дренажный порт T обязательно подключается к баку — без него при переключении в гидроконтуре возникнет гидроудар.
Частые вопросы
Сколько точек измерения можно подключить к SVM6?
До 6 точек одновременно — это и отличие от SVM3 (3 точки). Если нужно больше — устанавливаются несколько SVM6 параллельно на одном стенде. Каждая точка имеет отдельный порт G 1/4″ и независимо переключается.
Защищает ли манометр от гидроудара при переключении?
Да — конструкция переключателя постепенно (плавно) открывает канал манометра. Избежать гидроудара полностью не удастся (скачки давления при переходе с точки с низким давлением на точку с 350 бар), поэтому рекомендуется добавлять демпфирующий дроссель (например, snubber на входе манометра) при работе с резкими скачками давления.
Куда подключается порт T?
Порт T (дренаж) обязательно подключается к баку сливной магистралью. Назначение — сброс давления во внутренней полости переключателя когда ручка не нажата, для снятия давления с манометра. Без подключения T манометр будет удерживать остаточное давление последней точки и отображать искажённые данные при следующем измерении.
Можно ли использовать с маслянно-водными эмульсиями (HFC)?
NBR (исполнение A) — ограниченно совместим с HFC. Для постоянной работы с HFC или HFD-R (фосфат-эфиры) рекомендуется исполнение V (SVM6G1VP01) с уплотнениями FPM. Для минерального масла HL/HLP — исполнение A является оптимальным по цене/ресурсу.
Как крепить на панель?
Внешний монтаж (external mount) — фланец прилегает к внешней стороне панели, корпус выступает внутрь. Внутренний монтаж (internal mount) — корпус выступает наружу. Отверстия в панели: Ø45 мм центральное + 3 отверстия Ø5,5 под M5 на диаметре 70 мм, распределены через 120°. Крепление — 3 винта M5 (поставляются в комплекте).
