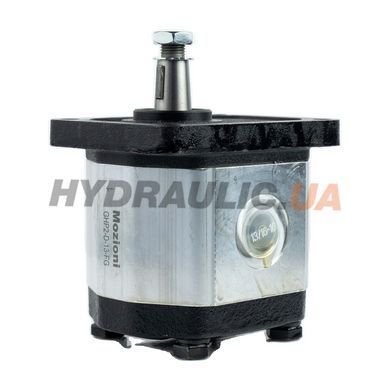

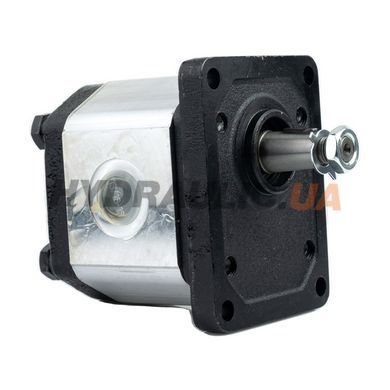

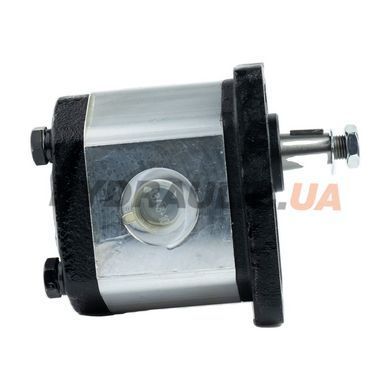

Шестеренчатые насосы GHP2-D-XX-FG (Group 2, BSPP «G»)
Серия GHP2 — внешнешестеренные насосы Group 2 с европейским фланцем (D) и FG — резьбовые порты BSPP (G). Подходят для мобильной и стационарной гидравлики, отличаются широким диапазоном рабочих объемов и высокими давлениями. Доступны варианты вращения: CW/CCW, возможно реверсивное.
Диапазоны параметров по типоразмеру (GHP2-D-…)
Приведен диапазон рабочих объемов (см³/об) → макс. давление, бар (непрерывный/прерывистый/пиковый) → nₘₐₓ, об/мин:
-
D-6: 4,5–6,4 → 280 / 295 / 310 → 4000
-
D-9: 6,4–9,1 → 280 / 295 / 310 → 4000
-
D-10: 7,0–10,0 → 280 / 295 / 310 → 4000
-
D-12: 8,3–11,8 → 280 / 295 / 310 → 3500
-
D-13: 9,6–13,7 → 280 / 295 / 310 → 3000
-
D-16: 11,5–16,4 → 280 / 295 / 310 → 4000
-
D-20: 14,1&20,1 → 260 / 275 / 290 → 4000
-
D-22: 16,0&22,8 → 260 / 275 / 290 → 4500
-
D-25: 17,9–25,5 → 260 / 275 / 290 → 3600
-
D-30: 21,1–30,1 → 230 / 245 / 260 → 3200
-
D-34: 23,7–33,7 → 230 / 245 / 260 → 3000
-
D-37: 25,5–36,4 → 210 / 225 / 240 → 2800
-
D-40: 28,2&40,1 → 200 / 215 / 230 → data-start="1432">2500
-
D-50: 35,2&50,2 → 160 / 175 / 190 → 2500
Быстрая оценка подачи: Q (л/мин) ≈ V (см³/об) × n (об/мин) / 1000.
Подключение и монтаж
-
Порты (FG, BSPP): типично IN G3/4&3; data-start="1640">OUT G1/2" для меньших размеров; для старших возможны IN G1" /OUT G3/4" (уточняйте по конкретной модели).
-
Рекомендуемые моменты затяжки: G1/2" ≈ 50 Н&mi, G3/4" ≈ 60 Н·м.
-

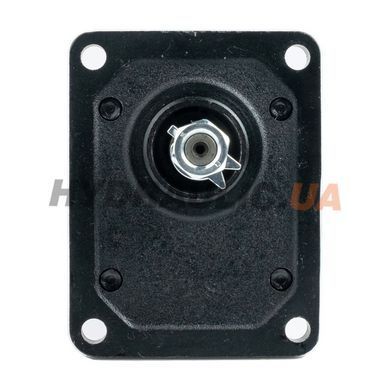

Фланец/вал: европейский фланец D, вал 1:8; допустимый момент на валу — до 200 Н·м.
Обозначение модели (пример)
GHP2 – D – XX –ndash; FG –ndash; S
-
GHP2 — серия (Group 2)
-
D — европейский фланец, вал 1:8
-
XX — типоразмер по диапазону рабочих объемов (см. выше)
-
FG — порты BSPP (G)
-
S — тип уплотнений (напр., V — термостойкие)
Применение
Гидросистемы мобильной техники и министанции, приводы подъемных платформ, управление рабочими органами навесного оборудования, где нужны компактность, высокая скорость вращения и работа на давлениях до 290-310 бар (для меньших объемов).
Советы по подбору
-
Исходите из нужной подачи и доступных оборотов привода (PTO/электродвигатель);
-
Сверяйте макс. скорость и макс. давление для выбранного D-XX;
-
Подтверждайте размеры портов и направление вращения;
-
Следуйте рекомендуемым моментам затягивания BSPP.
