Наконечник под врезное кольцо, угловой 90°. Разворачивает линию под прямым углом там, где прямой выход не влезает.
Врезное кольцо позволяет присоединить жесткую трубку, на которой нет резьбы: при затяжке гайки кольцо врезается в поверхность трубки и держит ее.
🔴 Ключевой размер — наружный диаметр трубки, а не внутренний и не диаметр рукава. Кольцо рассчитано на конкретную толщину стенки.
⚠️ Затягивать «до упора» нельзя: перетяг срезает стенку трубки, и соединение рвется не сразу, а через несколько циклов давления.
Наружные диаметры трубки 4–18 мм.
Класс — низкое давление: топливные, тормозные, смазочные и пневматические линии техники. «Низкое» здесь относительно гидравлики высокого давления: реальный рабочий диапазон ряда — 35–75 бар, и чем больше проход, тем ниже цифра. Точное значение для каждой позиции стоит в характеристиках.
Материал — сталь.
Угол 90° экономит место, но стоит напора. Резкий поворот потока дает локальное сопротивление: на длинной линии с несколькими такими фитингами падение давления становится заметным.
Поэтому угловой наконечник ставят там, где он действительно нужен геометрически, а не «чтобы рукав красивее лег».

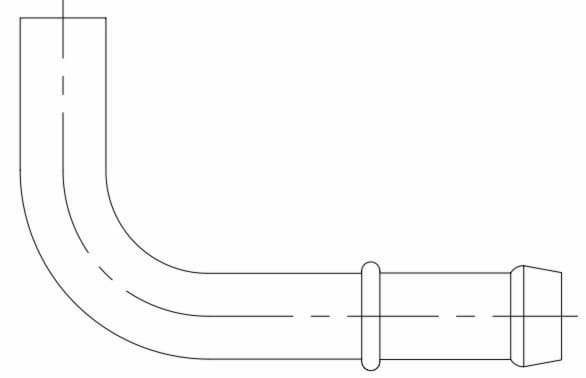

Схемы и чертежи
Доступные размеры
| Код продукции | Тип | Размер | Внутр. диам. шл. мм | Наружн. диам. трубки мм |
|---|---|---|---|---|
| 58270402 | SP 90° | NW2 | 3-4 | 4 |
| 58270503 | SP 90° | NW3 | 4-5 | 5 |
| 58270504 | SP 90° | NW4 | 5-6 | 5 |
| 58270604 | SP 90° | NW4 | 5-6 | 6 |
| 58270806 | SP 90° | NW6 | 7-8 | 8 |
| 58271008 | SP 90° | NW8 | 11-12 | 10 |
| 58271210 | SP 90° | NW10 | 14-15 | 12 |
| 58271513 | SP 90° | NW13 | 15-16 | 15 |
| 58271816 | SP 90° | NW16 | 17-18 | 18 |
| 58272220 | SP 90° | NW20 | 21-22 | 22 |
