Наконечник под врезное кольцо, угловой 45°. Промежуточный вариант между прямым и 90°: разворачивает линию, не заламывая рукав резко.
Врезное кольцо позволяет присоединить жесткую трубку, на которой нет резьбы: при затяжке гайки кольцо врезается в поверхность трубки и держит ее.
🔴 Ключевой размер — наружный диаметр трубки, а не внутренний и не диаметр рукава. Кольцо рассчитано на конкретную толщину стенки.
⚠️ Затягивать «до упора» нельзя: перетяг срезает стенку трубки, и соединение рвется не сразу, а через несколько циклов давления.
Наружные диаметры трубки 4–18 мм.
Угол 45° часто спасает там, где 90° создает слишком большой радиус, а прямой фитинг упирается.
Класс — низкое давление: топливные, тормозные, смазочные и пневматические линии техники. «Низкое» здесь относительно гидравлики высокого давления: реальный рабочий диапазон ряда — 35–75 бар, и чем больше проход, тем ниже цифра. Точное значение для каждой позиции стоит в характеристиках.
Материал — сталь.
45° — компромисс, который часто оказывается правильным ответом. Сопротивление потоку меньше, чем у 90°, а радиус изгиба рукава за фитингом выходит мягче — и рукав служит дольше.
Практическое правило: если трассу можно проложить двумя фитингами по 45° вместо одного 90°, это почти всегда лучшее решение.

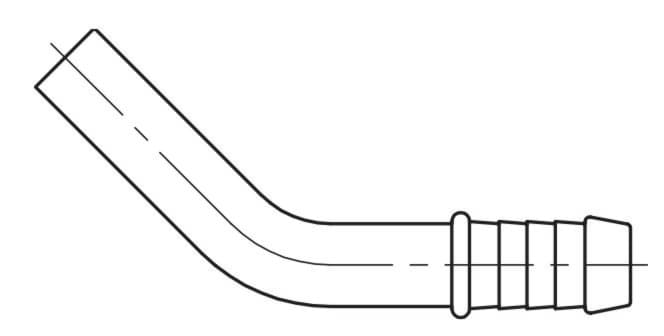

Схемы и чертежи
Доступные размеры
| Код продукции | Тип | Размер | Внутр. диам. шл. мм | Наружн.диам. трубки мм |
|---|---|---|---|---|
| 5828-04-02 | SP 45° | NW2 | 3-4 | 4 |
| 5828-05-03 | SP 45° | NW3 | 4-5 | 5 |
| 5828-06-04 | SP 45° | NW4 | 5-6 | 6 |
| 5828-08-06 | SP 45° | NW6 | 7-8 | 8 |
| 5828-10-08 | SP 45° | NW8 | 11-12 | 10 |
| 5828-12-10 | SP 45° | NW10 | 14-15 | 12 |
| 5828-15-13 | SP 45° | NW13 | 15-16 | 15 |
| 5828-18-16 | SP 45° | NW16 | 17-18 | 18 |
| 5828-22-20 | SP 45° | NW20 | 21-22 | 22 |
