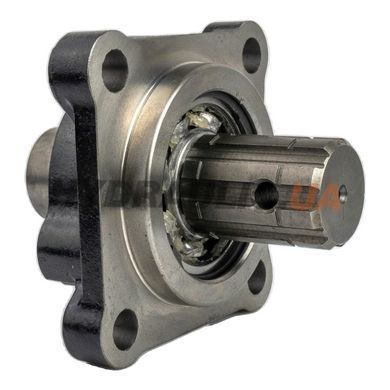

Kazel KZL EVSAT 03 (AK34SF1) — короткий переходник для монтажа насоса с креплением UNI (3 шпильки, вал 6×21×25) на коробку отбора мощности с выходом ISO (фланец 80 × 80, внутренние шлицы 8×32×36). Корпус всего 31 мм — насос выступает от КОМ минимально, что важно при тесной компоновке под рамой.
Технические характеристики
| Тип по каталогу Kazel | 3/4 Short adapter (3/4 Kısa adaptör), код AK34SF1 |
| Сторона КОМ (вход) | фланец ISO 4 отверстия Ø13 на 80 × 80 мм, габарит 107 × 107 мм, центровка Ø80 f7 |
| Входной вал | шлицы DIN 5462 B8×32×36, вылет 55 мм, поперечное отверстие Ø8,1 |
| Сторона насоса (выход) | 3 шпильки на R36 (UNI), внутренние шлицы 21 UNI 222 B6×21×25 |
| Длина корпуса / вылет шпилек | 31 мм / 13 мм |
| Комплект (по фото) | переходник, шпильки, гайки, прокладка, дистанционное кольцо |
Габаритный чертёж
Каталог Kazel «Adapters», стр. 252: фланец 107 / 80, Ø80 f7, вал 55 / 36,80 / 10, Ø8,1, корпус 31, шпильки 13, R36.
Вопросы и ответы
Для чего этот переходник?
Чтобы поставить насос UNI (три шпильки, хвостовик 6×21×25) на КОМ с выходом ISO 4 отверстия и шлицами 8×32×36.
Чем EVSAT 03 отличается от EVSAT 01?
Длиной корпуса: 31 мм против 53 мм у EVSAT 01 (AU34SF1). Короткий вариант берут, когда под рамой мало места.
Чем EVSAT 03 отличается от EVSAT 02?
EVSAT 02 (AKF34SF1) имеет на выходе фланец Ø96,5 под кардан; EVSAT 03 (AK34SF1) — три шпильки под насос UNI.
Что входит в комплект?
На фото — переходник, шпильки с гайками, паронитовая прокладка и дистанционное кольцо.
