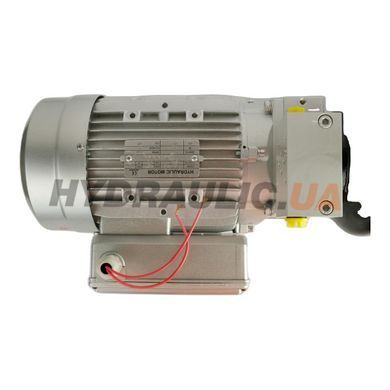

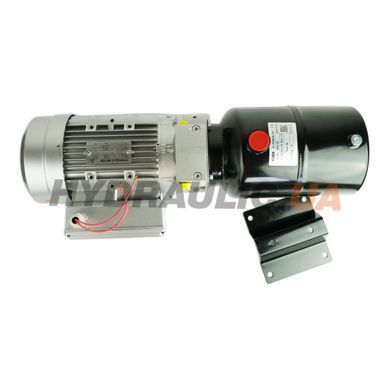

Миниагрегат Q230407-04 / 5633-16 — компактная маслостанция со встроенным клапанным блоком на плите и однофазным электродвигателем 220 В 1,5 кВт. Версия для применения в местах без 380 В сети (СТО, гаражи, небольшие мастерские, бытовой сектор). Шестерённый насос 4,2 см³/об, 4/3 распределитель с двумя катушками 24 В DC, бак 10 л, рабочее давление 180 бар.
Q230407-04 — однофазный аналог Q230407-03: идентичная гидравлика, но двигатель 1~ 220 В вместо 3~ 380 В. Это делает мобильные применения проще — подключение к обычной розетке 220 В через автомат 16 А (характеристика C). Совместима с пультом управления ПК-1963-04, который содержит контактор для однофазного двигателя, кнопки «Влево/Вправо/Старт» и аварийный стоп.
Однофазный двигатель. Рабочий ток при номинальной нагрузке ≈ 9-14 А; пусковой ток в 5-6 раз выше. Поэтому нужен автомат 16 А (характеристика C для двигателей с повышенным пусковым током). Двигатель имеет пусковой конденсатор (обычно ~50 мкФ) и рабочий конденсатор (~16 мкФ) для создания пускового момента.

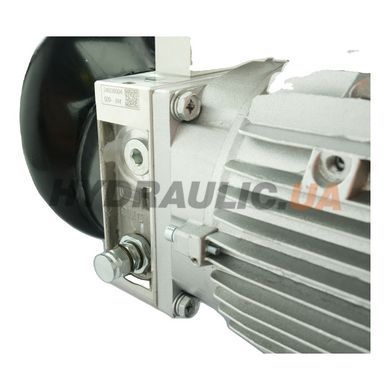

Гидравлическая схема. Стандартный 4/3 распределитель с нейтральной позицией 0 (все порты перекрыты) + двумя рабочими позициями. Две катушки 24 В DC подключаются к клеммнику пульта ПК-1963-04. Пилотный предохранительный клапан регулируется торцевым ключом 0…200 бар.
Рабочая жидкость и фильтрация. Минеральное HLP/HLPD ISO VG 32-46. Фильтрация 10-25 мкм. Рабочая температура масла −20…+60 °C.
Режим работы S3 30%. Интермиттентный; 3 мин работа, 7 мин пауза.
Управление. Подключение силового 220 В и управляющего 24 В DC через пульт ПК-1963-04. Пульт содержит однофазный контактор, кнопки «Влево/Вправо/Старт», аварийный стоп. Силовой автомат 16 А (характеристика C) — устанавливается в щиток отдельно.
Технические характеристики
| Страна производства | Украина |
| Артикул производителя | Q230407-04 / 5633-16 |
| Тип | Миниагрегат с плитой (однофазное питание) |
| Гарантия | 12 мес |
| Напряжение сети | 220 В, 1~ (50 Гц) |
| Мощность электродвигателя | 1,5 кВт |
| Тип двигателя | Асинхронный 1-фазный (220 В) |
| Скорость вращения двигателя | 1420 об/мин |
| Тип насоса | Шестерённый внешнего зацепления |
| Рабочий объём насоса | 4,2 см³/об |
| Подача насоса | ≈ 5,2 л/мин |
| Рабочее давление | 180 бар |
| Максимальное давление | 200 бар |
| Объём бака | 10 л |
| Размер портов | G 1/4″ BSP |
| Тип монтажа | Горизонтальное размещение бака |
| Тип блока клапанов | Моноблок NG6 / CETOP-03 на плите |
| Тип распределителя | 4/3 с электрическим управлением, 2 катушки |
| Электромагнит | DC соленоид (2 катушки — влево/вправо) |
| Напряжение соленоида | 24 В DC |
| Обратный клапан | Интегрирован в блок |
| Предохранительный клапан | Пилотный, регулируемый 0…200 бар |
| Тип управления | Пульт ПК-1963-04 (подбирается отдельно) |
| Режим работы | S3 30% (повторно-кратковременный) |
| Ток двигателя | ≈ 9-14 А (пусковой выше) |
| Рабочая жидкость | HLP / HLPD ISO VG 32-46 |
| Тонкость фильтрации | 10-25 мкм |
| Рабочий диапазон температур | −20…+60 °C (масло) |
| Уплотнение | NBR (стандарт) |
| Конфигурация гидросхемы | Двустороннее движение (Влево/Вправо) |
| Совместимость | Пульт управления ПК-1963-04 |

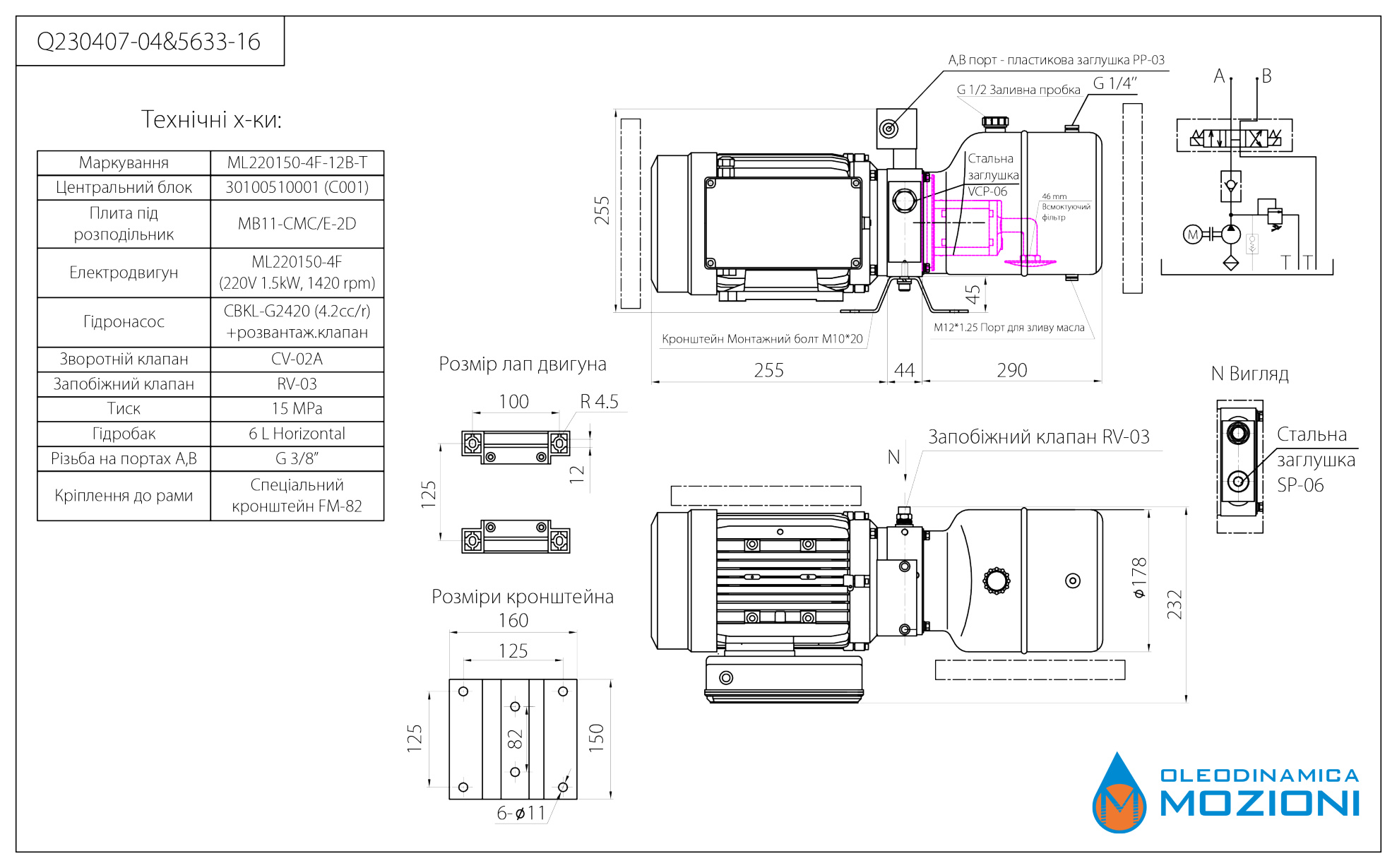

Габаритный чертёж
Габаритный чертёж Q230407-04 / 5633-16 и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Особенности
- Однофазное 220 В — для применения без 380 В сети (СТО, гаражи, бытовой сектор)
- Двустороннее движение (Влево/Вправо) — 2 катушки 24 В DC
- Рабочее давление 180 бар с пилотным предохранительным клапаном 0…200 бар
- Бак 10 л — оптимальный для интермиттентного режима S3 30%
- Совместимость с пультом ПК-1963-04 (контактор 1~, кнопки Влево/Вправо/Старт)
- Шестерённый насос 4,2 см³/об — подача ≈ 5,2 л/мин при 180 бар
Применение
- Гидравлические прессы и подъёмники в малых мастерских без 380 В
- Гидравлические цилиндры подъёма/опускания в СТО (подкатные домкраты, столы)
- Калибровочные и испытательные стенды в лабораториях
- Маркировочное оборудование на малых производствах
- Подъёмные платформы для работ на высоте
Частые вопросы
Можно ли подключить к обычной розетке 220 В?
Да, но через отдельный автомат 16 А характеристики C. Прямо в бытовую розетку 16 А не включайте без защиты: пусковой ток 1,5 кВт двигателя — до 70 А, это может сработать бытовой автомат и повредить проводку. Лучше вынести линию питания с отдельным автоматом и УЗО.
Чем отличается от трёхфазной версии Q230407-03?
Только электродвигателем: Q230407-04 = 1~ 220 В, Q230407-03 = 3~ 380 В. Гидравлика идентична. Однофазная версия проще для подключения в местах без 380 В, но имеет несколько ниже пусковой момент и чуть короче ресурс из-за неравномерной работы под нагрузкой.
Нужно ли УЗО (дифференциальный автомат) для однофазного двигателя?
Да, обязательно: УЗО 30 мА для защиты от поражения током. В комбинированном исполнении устанавливайте «дифавтомат C16 30мА» — он сочетает защиту от короткого замыкания, перегрузки и утечки тока.
Какой ресурс однофазного двигателя?
Типово 8 000-12 000 часов в режиме S3 30%. Сокращают ресурс: частые пуски (>10 за час — критически!), работа при заниженном напряжении (<200 В), перегрев (температура корпуса >80 °C). Тепловая защита в пульте ПК-1963-04 — обязательна.
Можно ли заменить двигатель на трёхфазный без изменения гидравлики?
Да, гидравлический насос и клапанный блок совместимы с обеими версиями двигателей. Замена требует: новый 3~ двигатель, перепроводка питания на 380 В (4 жилы), замена пульта ПК-1963-04 → ПК-1963-03 (3-фазный контактор), дополнительная N-линия через нейтраль распределителя. Обращайтесь к менеджеру для уточнения комплектации.
