Механизм управления SP-P80-V2 KIT комплект рычага для гидрораспределителей P80 | Badestnost, Болгария

SP-P80-V2 KIT — комплект механизма ручного управления гидрораспределителя Badestnost серии P80, конфигурация V2. Это готовый набор на секцию: узел управления с гофрированным чехлом, рычаг, пружинный блок возврата и крепёж. Покупается как целое, когда механизм на распределителе разбит и собирать его из отдельных деталей дольше и дороже.

V2 — вторая стандартная конфигурация комплекта по номенклатуре производителя: отличается геометрией и посадкой рычага от базовой. Гидравлику распределителя комплект не меняет — расход 80 л/мин и 250 бар по напору остаются паспортными.

Технические характеристики

Габаритный чертёж

Источник — паспорт производителя Badestnost. Полная документация (PDF) — во вкладке «Файлы».

Габаритный чертёж

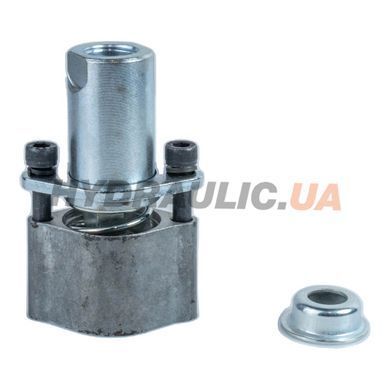

Производитель поставляет комплект как сборочную единицу; отдельного габаритного чертежа набора в каталоге серии нет, состав комплекта показан на фото товара. Габаритная информация доступна по запросу.

Что НЕ входит в комплект

• гидрораспределитель P80 — поставляется отдельно;
• золотник;
• предохранительный клапан напорной секции;
• комплект уплотнений корпуса.

Вопросы и ответы

Чем V2 отличается от отдельного механизма KZ?
KZ — это один узел управления с резьбовым выводом M10. V2 KIT — собранный комплект на секцию с рычагом и возвратом, готовый к установке.

Подойдёт ли комплект к P40?
Нет. Посадка и ход золотника в сериях разные: у P40 ход ±6 мм, у P80 — ±7 мм.

Сколько комплектов нужно на 3-секционный блок?
По одному на каждую секцию с ручным управлением — то есть три.

Можно ли заказать комплект с фиксацией золотника?
Узел фиксации — отдельная позиция: базовый комплект идёт с пружинным возвратом в нейтраль.
