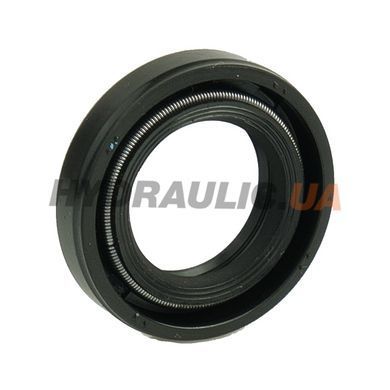

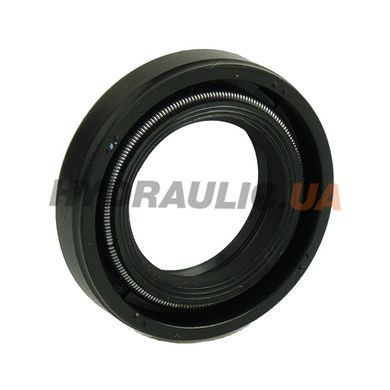

Манжета вала 17,46×28,58×5,8/6,3 мм профиля BABSL из NBR — запчасть Vivoil с кодом 690.0030.A. Это радиальное уплотнение приводного вала: внутренний диаметр 17,46 мм (вал 11/16″), наружный 28,58 мм (посадочное отверстие 1 1/8″), ширина 5,8/6,3 мм. Дюймовый типоразмер характерен для шестерённых насосов и гидромоторов, где вал выполнен под дюймовую систему.
Профиль BABSL: обрезиненная наружная поверхность, металлический каркас внутри, основная рабочая кромка с браслетной пружиной и дополнительная пыльниковая кромка. Усиленная кромка рассчитана на работу под давлением в полости вала — для BABSL этого типоразмера производители уплотнений (эталон — Corteco 12012022B) указывают до 10 бар. Буква «A» в коде Vivoil означает материал NBR.
Технические характеристики
| Код Vivoil | 690.0030.A |
| Тип | манжета (сальник) вала, профиль BABSL |
| Внутренний диаметр (вал) | 17,46 мм (11/16″) |
| Наружный диаметр (посадка) | 28,58 мм (1 1/8″) |
| Ширина | 5,8/6,3 мм |
| Материал | NBR |
| Пружина | да, браслетная, на рабочей кромке |
| Пыльниковая кромка | да |
| Давление в полости вала | до 10 бар (по данным Corteco для BABSL 17,46×28,58×5,8/6,3) |
| Производитель запчасти | Vivoil |
| Страна | Италия |
| Гарантия | 12 мес. |
Применение
Замена манжеты приводного вала при ремонте насоса или гидромотора с валом 17,46 мм (11/16″): когда появляется течь по валу, после замены вала или подшипника, при переборке с ремкомплектом. К какой конкретной модели насоса Vivoil относится код 690.0030.A, производитель в открытых документах не указывает — сверяйте размеры старой манжеты и диаметр вала.
Вопросы и ответы
Что означают размеры 17,46×28,58×5,8/6,3?
17,46 мм — диаметр вала (11/16″), 28,58 мм — диаметр посадочного отверстия в корпусе (1 1/8″), 5,8/6,3 мм — две ширины ступенчатого профиля BABSL.
Чем BABSL отличается от обычного сальника?
У BABSL усиленная рабочая кромка с пружиной, которая держит давление в полости вала до 10 бар, и дополнительная пыльниковая кромка. Обычная манжета без усиления рассчитана на работу практически без давления.
Манжета из NBR или из FKM (Viton)?
Из NBR — это обозначает буква «A» в коде Vivoil 690.0030.A. NBR работает с минеральными гидравлическими маслами; для повышенных температур выбирают исполнение из FKM.
Как убедиться, что манжета подойдёт?
Замерьте вал в месте работы кромки (17,46 мм) и посадочное отверстие в корпусе (28,58 мм), сравните ширину со старой манжетой. Если на старой манжете есть код Vivoil 690.0030.A — это она.
