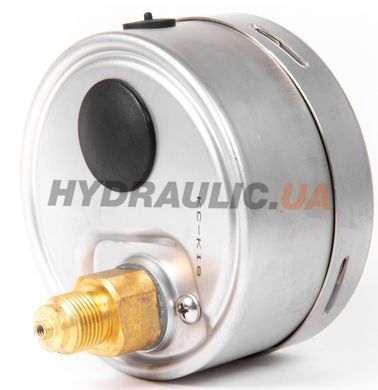

Манометр глицериновый Ø100 мм с подключением сзади G 3/8"
Механические манометры предназначены для измерения избыточного (то есть разности между абсолютным и атмосферным давлением, когда абсолютное давление больше атмосферного), абсолютного и дифференциального давления жидкостей и газов. Компания HYDROSCAND поставляет манометры с гидрозаполнением корпуса (наполнение глицерином), который снижает влияние вибраций и пульсаций на показания прибора и тем самым продлевает его срок службы.
Глицериновый манометр для измерения давления – это безупречная точность настроек.
Механический манометр принадлежит к минимальному набору средств, требующихся для контроля технического состояния системы.
Манометр гидравлический: особенности конструкции
Манометры гидравлические, представленные в каталоге нашей компании, принадлежат к виброустойчивым видам манометров и соответствуют стандарту EN 837-1. Они сконструированы таким образом, чтобы минимизировать влияние пульсаций и колебаний на показания прибора, в результате чего достигается исключительная точность измерений и продлевается срок службы оборудования.
НАШИ МАНОМЕТРЫ - ЭТО МАНОМЕТРЫ С ТРУБКОЙ БУРДОНА.
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.
Под давлением среды консольно расположенный конец трубки Бурдона перемещается - трубка старается распрямиться. Величина этого перемещения пропорциональна величине давления. Несложная рычажно-зубчатая передача приводит в движение стрелку, указывающую на шкале прибора величину давления.
ДОСТУПНЫЕ РАЗМЕРЫ
МАНОМЕТРЫ
| Код продукции | Диаметр циферблата | Диапазон давления, БАР | Резьба подключения (ISO 228) |
|---|---|---|---|
| 8360-09-003 | 100 мм | 0 - 2,5 | G 3/8" |
| 8360-09-004 | 100 мм | 0 - 4,0 | G 3/8" |
| 8360-09-006 | 100 мм | 0 - 6,0 | G 3/8" |
| 8360-09-007 | 100 мм | 0 - 7,0 | G 3/8" |
| 8360-09-009 | 100 мм | 0 - 1,0 | G 3/8" |
| 8360-09-01 | 100 мм | 0 - 10,0 | G 3/8" |
| 8360-09-016 | 100 мм | 0 - 16,0 | G 3/8" |
| 8360-09-025 | 100 мм | 0 - 25 | G 3/8" |
| 8360-09-04 | 100 мм | 0 - 40,0 | G 3/8" |
| 8360-09-06 | 100 мм | 0 - 60,0 | G 3/8" |
| 8360-09-10 | 100 мм | 0 - 100,0 | G 3/8" |
| 8360-09-16 | 100 мм | 0 - 160,0 | G 3/8" |
| 8360-09-25 | 100 мм | 0 - 250,0 | G 3/8" |
| 8360-09-31 | 100 мм | 0 - 315,0 | G 3/8" |
| 8360-09-40 | 100 мм | 0 - 400,0 | G 3/8" |
| 8360-09-60 | 100 мм | 0 - 600,0 | G 3/8" |
| 8360-09-100 | 100 мм | 0 - 1000,0 | G 3/8" |
Вакуумметры
| Код продукции | Диаметр циферблата | Диапазон давления, БАР | Резьба подключения (ISO 228) |
|---|---|---|---|
| 8360-09-001 | 100 мм | -1 - 0,0 | G 3/8" |
| 8360-09-002 | 100 мм | -1 - 5,0 | G 3/8" |
| 8360-09-005 | 100 мм | -1 - 3,0 | G 3/8" |
| 8360-09-008 | 100 мм | -1 - 1,5 | G 3/8" |
| 8360-09-013 | 100 мм | -1 - 9,0 | G 3/8" |
| 8360-09-014 | 100 мм | -1 - 15,0 | G 3/8" |
