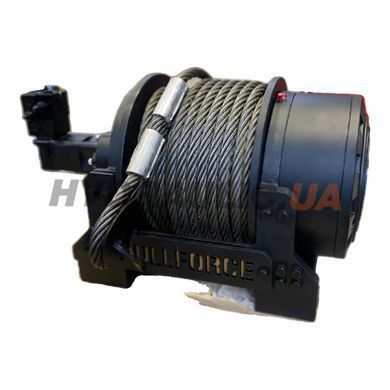

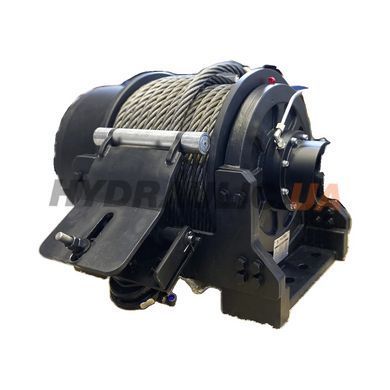

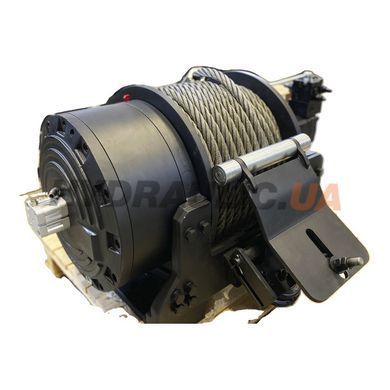

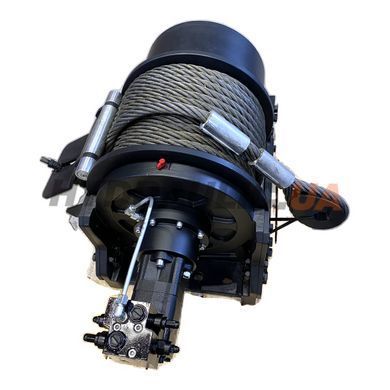

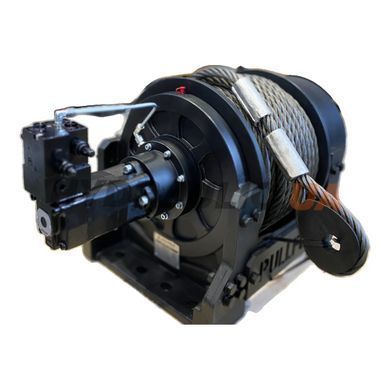

Лебёдка гидравлическая эвакуационно-буксировочная PF-HS 25-00 серии Heavy производства Kozmaksan (Pullforce, Турция) — мощный промышленный тяговый агрегат для эвакуационных автомобилей, низкорамных полуприцепов и тяжёлой спецтехники. Максимальное тяговое усилие 25 000 кг (55 115 lbs) на первом слое намотки, рабочее давление 200 бар, поток 75 л/мин. Полное соответствие европейскому стандарту EN 14492 для лебёдок промышленного назначения.
Конструкция: корпус из ковкого чугуна (ductile iron) с термообработкой — выдерживает тяжёлые ударные нагрузки характерные для эвакуационных операций. Передача — двухступенчатое планетарное редуцирование с передаточным числом 49,7:1. Гидромотор с высоким крутящим моментом, объём 315 см³/об. Барабан намотки с возможностью вращения по или против часовой стрелки (CW/CCW) по требованию заказчика.
Торможение и безопасность: негативная гидравлическая дисковая тормозная система (normally-engaged) — при отсутствии давления тормоз автоматически активируется, удерживая груз во время остановки и предотвращая самопроизвольное разматывание. Размотка в свободном ходу (free spool) — пневматическая (требует подключения пневмолинии). Стандартная комплектация включает трос, роликовый клюз, прижимной ролик, пневматический free spool.
Гидравлическое подключение и управление: входной штуцер G 1/2″ BSP. Распределитель должен иметь линии A, B, T (бак); A и B должны быть открыты к линии T в нейтральном положении (стандартная 4/3 схема с открытым центром). Опционально: радиоуправление, ECU/IQAN, режим двойной скорости, автоматический клюз, гидравлический распределитель с ручным рычагом, болты M20.
Линейное усилие по слоям намотки: 1-й слой — 25 000 кг при скорости 2,9 м/мин (8,5 м троса); 2-й слой — 20 737 кг при 3,5 м/мин (18,7 м); 3-й — 17 717 кг при 4,1 м/мин (30,6 м); 4-й — 15 464 кг при 4,7 м/мин (44,3 м); 5-й — 13 720 кг при 5,3 м/мин (полная длина 60 м). Чем больше троса намотано на барабан — тем больше эффективный радиус и тем меньше усилие при той же гидравлической мощности.
Применение: эвакуационные буксиры (heavy-duty tow trucks), низкорамные полуприцепы (low-bed semi-trailers), прицепы с лебёдкой, внедорожные грузовики, спецтехника для поисково-спасательных операций. ВНИМАНИЕ: эти лебёдки не предназначены для подъёма людей (на барабане должно оставаться минимум 5 витков троса).

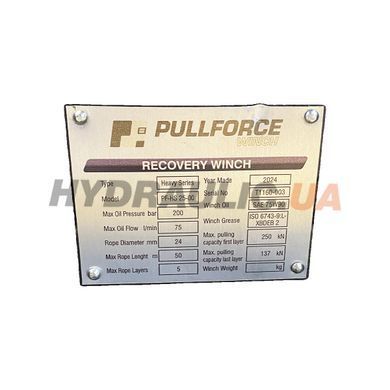

Технические характеристики PF-HS 25-00
| Артикул производителя | PF-HS 25-00 |
| Тип | Гидравлическая лебёдка эвакуационно-буксировочная Heavy Series |
| Серия | Heavy (тяжёлая серия) |
| Тяговое усилие | 25 000 кг / 55 115 lbs (1-й слой намотки) |
| Рабочее давление | 200 бар / 2 900 psi |
| Максимальный поток | 75 л/мин / 19,81 gal/min |
| Длина троса | 60 м (196,8 ft) |
| Диаметр троса | Ø24 мм (15/16″) |
| Скорость намотки (1 слой) | 2,9 м/мин |
| Скорость намотки (5 слой) | 5,3 м/мин |
| Гидромотор | Высокомоментный, 315 см³/об |
| Передаточное число | 49,7:1 |
| Тип передачи | Двухступенчатое планетарное редуцирование |
| Материал корпуса | Ковкий чугун, термообработанный |
| Тип торможения | Негативная гидравлическая дисковая система (normally-engaged) |
| Размотка free spool | Пневматическая (требует пневмолинии) |
| Направление вращения барабана | По/против часовой стрелки (по требованию) |
| Гидравлическое подключение | G 1/2″ BSP (вход) |
| Масса | 345 кг (760,5 lbs) |
| Соответствие стандарту | EN 14492 |
| Гарантия | 24 месяца от даты приобретения (трос не входит в гарантию) |
| Производитель | Kozmaksan (Pullforce), Турция |
Подробные характеристики и чертежи — в техническом PDF (прикреплён в блоке «Файли» ниже).
Можно ли использовать эту лебёдку для подъёма?
НЕТ — по техническому руководству Pullforce эти лебёдки предназначены для буксировки и эвакуации, но не для подъёма людей или грузов. На барабане всегда должно оставаться минимум 5 витков троса (иначе крепление может сорваться). Для подъёмных операций используйте сертифицированные тали или крановые лебёдки.
Что означает негативное торможение?
Negative brake (normally-engaged) — тормоз активен при отсутствии гидравлического давления. Когда оператор отпускает рычаг распределителя (давление = 0), тормоз автоматически зажимается и удерживает груз. Это безопаснее позитивных тормозов (требуется давление на отпуск): при падении давления в системе тормоз не отпускается случайно.
Как подбирать распределитель для управления лебёдкой?
Распределитель должен обеспечивать поток 75 л/мин и рабочее давление 200 бар. Тип — 4/3 с открытым центром в нейтрали (A и B открыты к T). Желательно с ручным рычагом или джойстиком для плавного управления. Опциональный радиопульт от Pullforce позволяет управлять лебёдкой на расстоянии до 100 м.
Почему усилие падает на верхних слоях намотки?
Из-за геометрии: чем больше троса намотано на барабан, тем больше эффективный радиус вращения. При неизменном крутящем моменте гидромотора (315 см³/об × 200 бар) тяговое усилие = крутящий момент / эффективный радиус. На 5-м слое радиус ~30% больше чем у 1-го, отсюда усилие падает с 25 000 до 13 720 кг (≈45% уменьшение).
Входит ли трос в комплект?
Да, стандартная комплектация включает трос Ø24 мм длиной 60 м, роликовый клюз (роликовое направление троса), прижимной ролик и пневматический free spool. Гарантия 24 месяца — на сам узел лебёдки; трос НЕ покрывается гарантией (это расходный элемент).
