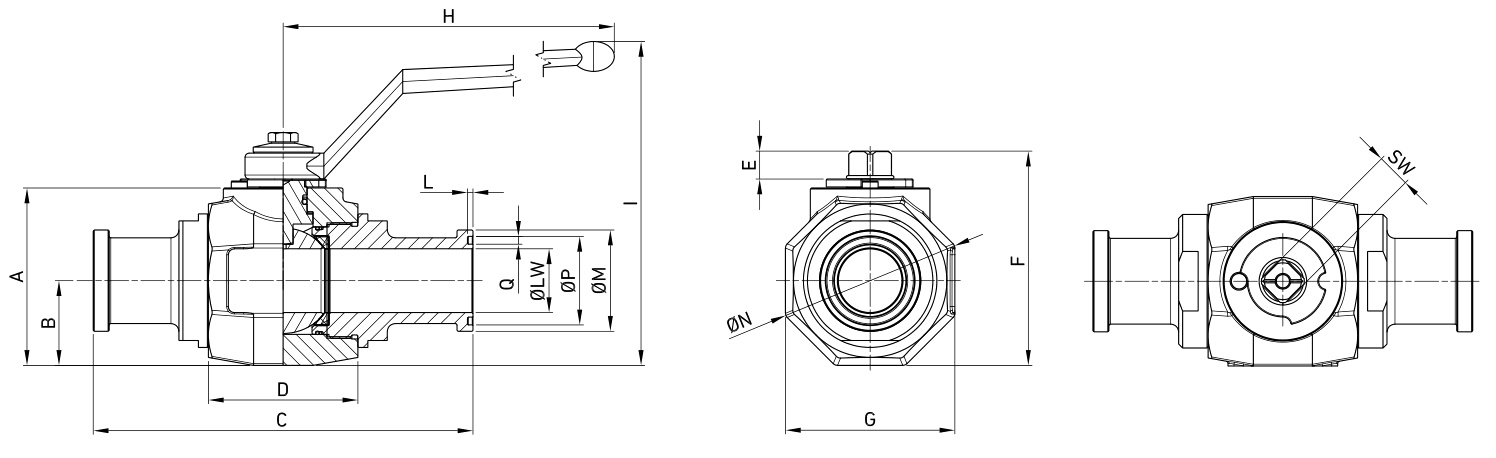

Кран шаровый двухходовой фланцевый кованый GBS6 GB2SSCB3021A000, ДУ50, 420 бар, SAE J518 S6000 – C62 | GEMELS, Италия

Номинальное давление PN (Ру) — отражает максимальный уровень давления рабочей среды (с температурой 20° C), при котором кран будет исправно работать продолжительное время.

Важно помнить, что высокая температура рабочей среды сокращает максимально допустимое давление в текущий момент (так называемое рабочее давление или Pp).

Кривая зависимости рабочего давления от температуры рабочей среды:

Моноблочный — краны отличаются монолитной конструкцией, в которой места крепления к трубопроводу являются частью корпуса. Такие краны ценятся за сравнительно небольшую монтажную длину и вес, однако, как правило, они не пригодны для ремонта в случае выхода из строя.

Двухсоставной — отличительной особенностью таких корпусов является наличие двух основных деталей, из которых состоит кран. Конструкция, как правило, позволяет проводить ремонт или ревизию, однако требует полного демонтажа всех соединений.

Трехсоставной — корпуса этого типа состоят из трех основных частей: средняя часть для удержания шара с уплотнениями и две боковые — для крепления к трубам. За счет этого можно проводить обслуживание крана, не нарушая при этом герметичность соединений с трубопроводом.

Цельносварной — основные детали таких корпусов соединяются между собой с помощью сварки, с целью обеспечения максимально надёжной защиты от протечек. Эта особенность конструкции исключает возможность проведения ремонта и полноценной ревизии уплотнений.

Монтажная длина — расстояние между присоединительными поверхностями (торцами). Позволяет заранее рассчитать сколько места будет занимать соответствующий кран.

Отличие крана полнопроходного от стандартнопроходного

Тип прохода у крана определяется диаметром отверстия в его шаре. К стандартнопроходным либо редуцированным, относят те, в которых это отверстие заужено относительно внутреннего диаметра трубопровода (как правило, на один типоразмер).

Слева полнопроходный кран – справа стандартнопроходной

В полнопроходных кранах отверстие в шаре имеет тот же диаметр, что и труба, за счет чего существенно сокращается потеря напора рабочей среды. Это свойство особенно важно для магистральных трубопроводов.

Номинальный диаметр DN (условный проход Ду) — номинальный параметр, применяется для описания типоразмеров арматуры в трубопроводных системах.

Условный проход примерно соответствует диаметру просвета присоединяемого элемента трубопровода. Он указывается без использования единиц измерения (например, DN 100, Ду 100), однако подразумевается, что значение указано в миллиметрах.

Фланцевое — основным достоинством таких присоединений является возможность многократного и сравнительного легкого монтажа/демонтажа элементов трубопровода с большим и средним диаметром. Вместе с тем, конструкция таких узлов имеет значительный вес и требует периодической подтяжки резьбовых элементов.

Межфланцевое — данное присоединение можно назвать подтипом предыдущего. Оно сохраняет его достоинства, позволяя при этом несколько сократить монтажную длину и использовать меньшее количество крепежных элементов.

Муфтовое — резьбовое присоединение для кранов малого и среднего диаметра. Оно также является разборным, однако не требует дополнительных элементов крепежа и не добавляет веса конструкции. Вместе с тем, наличие резьбы на трубах сокращает толщину их стенок, снижая максимально допустимые нагрузки.

Под приварку — неразборный тип соединения, обеспечивающий максимальную герметичность и высокую надежность узлов. Он требует тщательной предварительной подготовки свариваемых поверхностей, а также существенно усложняет демонтаж элементов трубопровода.
