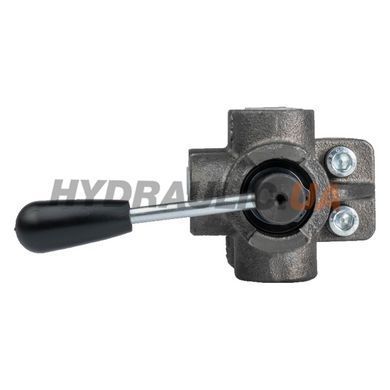

Кран-дивертор 3-х линейный c открытым центром, высокого давления, внутренняя резьба G (BSP)
Этот клапан состоит из двух соединенных трехходовых переключателей: каждая из двух частей используется для отвода входного потока в направлении двух портов. Один рычаг управляет обеими частями одновременно. Идеально для управления двумя приводами.
Имеет открытый центр.
Материалы и их характеристики:
Корпус: чугун / сталь.
Внутренние части: легированная закаленная сталь.
Уплотнения: BUNA N стандарт и Teflon
Герметичность: : для соединения. Незначительные утечки.
ПО ЗАПРОСУ: С закрытым центром код CC
ПО ЗАПРОСУ: Рабочее давление - до 400 Бар код AP
Кран-дивертор служит для открытия, переключения направления и запирания потока рабочей жидкости в гидравлических системах с давлением до 250 bar.
Гидравлические диверторные краны различаются по количеству направлений потока
- трехходовые
- четырехходовые
- шестиходовые
- восьмиходовые
Есть две схемы диверторов: с "открытым" и "закрытым" центром.
Материал корпуса: чугун или сталь.
Для 3-х ходового дивертора DDF3V и DF3 схема с открытым центром работает следующим образом:
- ручка в крайнем левом положении - соединены порты Р-А, порт В закрыт;
- ручка в среднем положении соединены порты Р-А-В;
- ручка в крайнем правом положении соединены порты Р-В, порт А закрыт.
Для 4-х ходового дивертора IDF4V и IF4 схема с открытым центром работает так:
- ручка в крайнем левом положении - соединены порты Р-А и В-Т ;
- ручка в среднем положении - соединены порты Р-Т, порты А и В закрыты ;
- ручка в крайнем правом положении - соединены порты Р-В и А-Т .
6-ти ходовые диверторы DDF 6V, DF6 и 8-ми ходовые диверторы IDF 8V, IF8 по сути являются сдвоенными 3-х и 4-х ходовыми диверторами с управлением от одной рукоятки.
