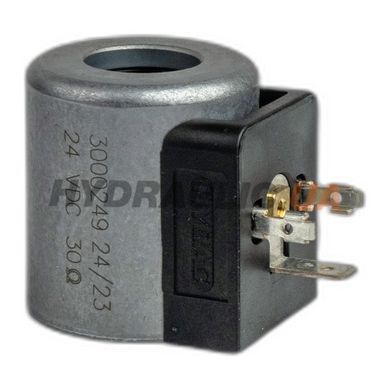

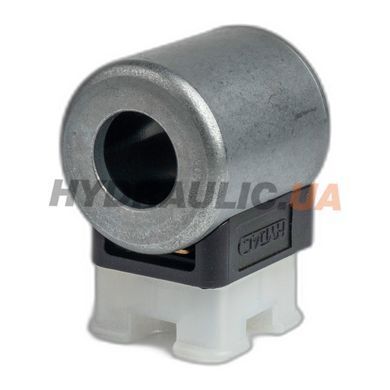

Катушка электромагнитная COIL 24DG-40-1836 HYDAC
Катушка HYDAC типа 40-1836 для электромагнитных картриджных клапанов и распределителей HYDAC. Код расшифровывается так: 24 — напряжение 24 В, D — постоянный ток, G — разъём DIN EN 175301-803; 40-1836 — высота 40 мм, внутренний ⌀18 мм, наружный ⌀36 мм.
Обмотка слоевая, полностью инкапсулирована, корпус — оцинкованная сталь. Конструкция симметричная, катушку можно ставить любой стороной.
Технические характеристики
| Производитель | HYDAC, Германия |
| Тип | 40-1836 |
| Напряжение питания | 24 В DC |
| Мощность | 18–20 Вт (при номинальном напряжении, катушка 20 °C) |
| Режим работы | ED 100 %; непрерывно до 115 % номинала при +60 °C |
| Посадочное отверстие | ⌀18 мм |
| Высота | 40 мм |
| Наружный диаметр | ⌀36 мм |
| Разъём | G — DIN EN 175301-803, IP65 |
| Макс. температура катушки | 180 °C |
| Изоляция провода | класс H |
| Корпус | сталь оцинкованная |
| Клапаны HYDAC | WSM06020, WSM10120, WSM12120, WS08, WS10, WS12, WS16, WKM08140, WK08, WK10, WSM20121 |
Вопросы и ответы
Какой у катушки посадочный диаметр?
⌀18 мм, высота 40 мм, наружный диаметр ⌀36 мм.
На какие клапаны она ставится?
На клапаны и распределители HYDAC, для которых производитель указывает тип 40-1836: WSM06020, WSM10120, WSM12120, WS08, WS10, WS12, WS16, WKM08140, WK08, WK10, WSM20121.
Чем 40-1836 отличается от 50-1836?
Высотой: 40 мм против 50 мм при тех же диаметрах 18/36 мм. Мощность 40-1836 — 18–20 Вт, 50-1836 — 25–27,2 Вт.
Входит ли разъём в комплект?
Нет, розетка DIN EN 175301-803 заказывается отдельно.
