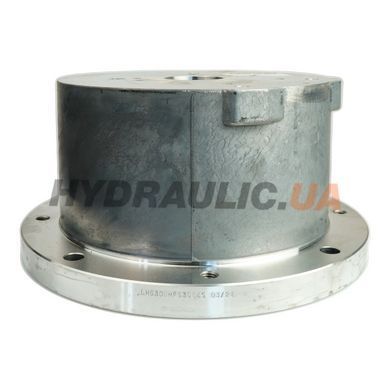

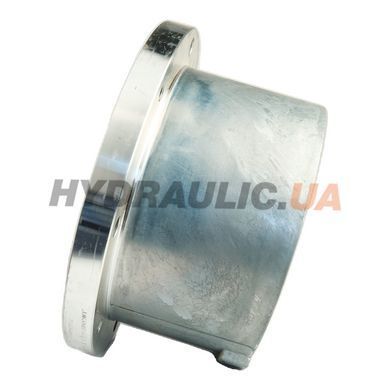

Колокол (bell-housing) LMG300MFS3004E производства MP Filtri (Италия) — переходник между фланцем электродвигателя IEC 132 (диаметр фланца ø300 мм) и гидравлическим насосом группы 3 (FS300 — Bosch/SAE pump group 3). Серия LMG (модульный).
Назначение: служит структурным соединением мотора с насосом и средой передачи вибрации и шума. Литой моноблочный (LMC) или модульный (LMG) колокол MP Filtri снижает акустические потери по телу по сравнению с обычными плоскими адаптерами. Исполнение 4E — 4 сквозных + 4 резьбовых отверстия моторного фланца, с центральным кольцом полумуфты (снятие насоса без снятия мотора).
Хвостовик мотора: ø38×80 (IEC 132 B3/B5). Для полной комплектации необходим соответствующий фланец насоса (FS-серия MP Filtri) и соединительная муфта со sleeve-уплотнением.
Применение: горизонтальный монтаж мотор-насос на крышке гидробака, с возможностью замены насоса без разборки мотора (4E).
| Артикул производителя | LMG300MFS3004E |
| Серия | LMG (модульный) |
| Размер колокола | ø300 мм |
| Размер IEC мотора | IEC 132 (B3/B5) |
| Хвостовик мотора (d×l) | ø38×80 (IEC 132 B3/B5) |
| Pump group / pump-flange код | 3 (FS300 — Bosch/SAE pump group 3) |
| Версия / motor interface | 4E — 4 сквозных + 4 резьбовых отверстия моторного фланца, с центральным кольцом полумуфты (снятие насоса без снятия мотора) |
| Масса | 2.55 кг (LMG300) |
| Материал корпуса | Алюминий под давлением (pressure die casting), модульная конструкция с оцинкованным стальным центральным кольцом; прокладка Guarnital |
| Температурный диапазон | -30…+80°C |
| Совместимость с рабочими жидкостями | Минеральные масла HH/HL/HM/HR/HV/HC (ISO 6743/4); водные эмульсии HFAE/HFAS; водо-гликоль HFC |
| Производитель | MP Filtri, Италия |
Подробные характеристики, чертежи и таблицы комбинаций IEC/pump-group — в техническом PDF (прикреплён во «Файлах»).
Что означает версия 4E в названии?
4E = 4 сквозных отверстия + 4 резьбовых моторного фланца, с центральным кольцом полумуфты. Позволяет снимать насос без снятия мотора (полумуфта проходит через spigot hole). 4S — то же самое, но без центрального кольца (для вертикального монтажа мотор-насос с насосом в баке).
Чем LMG-серия отличается от LMC?
LMG — модульная (Bell-housing + Centre Ring + Coupling Kit отдельными позициями); LMC — монолитный моноблок. LMG позволяет заменять компоненты отдельно; LMC — проще в монтаже и компактнее.
Что такое pump group 3 и какие насосы совместимы?
Pump group 3 (FS300) — стандартизированная Bosch-группа размеров фланца насоса с хвостовиком 22,2 мм (tapered 1:8), key 4 мм. Совместимы шестерёнчатые насосы группы 3: Marzocchi, Casappa PLP30, Bosch 1PF2G3, Vivolo X3, Hydropartner HP30 и другие.
Можно ли использовать с IEC 160/180 мотором?
Колокол LMG300 рассчитан именно на IEC 132 (ø300). Для IEC 160 используйте LMG351 (ø350), для IEC 180 — также LMG351.
Какой монтажный интерфейс — B3/B5 или B14?
Для серии LMG доступны оба: AKG-комплект для B3/B5 (стандартный фланец IEC) и отдельный перечень codes (43–48) для B14 (compact face). Для LMG300 — B3/B5 (код 11).
