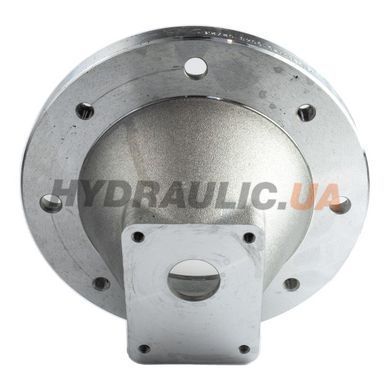

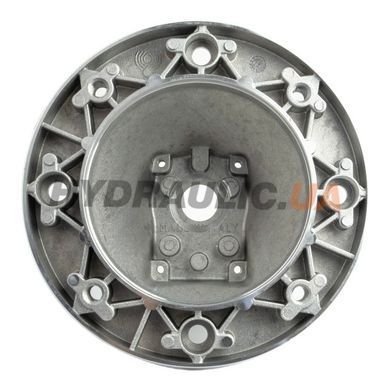

Колокол (bell-housing) LMC350AFSU104 производства MP Filtri (Италия) — переходник между фланцем электродвигателя IEC 160 / 180 (диаметр фланца ø350 мм) и гидравлическим насосом группы Код інтерфейсу 104 (за каталогом MP Filtri pump-flange codes — SAE/ISO-сумісний). Серия LMC (моноблочный).
Назначение: служит структурным соединением мотора с насосом и средой передачи вибрации и шума. Литой моноблочный (LMC) или модульный (LMG) колокол MP Filtri снижает акустические потери по телу по сравнению с обычными плоскими адаптерами. Исполнение AFS-семейство (monobloc серия LMC, AFS = U — конкретный pump interface). Корпус моноблочного литого исполнения..
Хвостовик мотора: ø42×110 (IEC 160) / ø48×110 (IEC 180). Для полной комплектации необходим соответствующий фланец насоса (FS-серия MP Filtri) и соединительная муфта со sleeve-уплотнением.
Применение: соединение электродвигателя IEC 160 или 180 с гидронасосом средней/большой производительности на промышленных маслостанциях.
| Артикул производителя | LMC350AFSU104 |
| Серия | LMC (моноблочный) |
| Размер колокола | ø350 мм |
| Размер IEC мотора | IEC 160 / 180 (B3/B5) |
| Хвостовик мотора (d×l) | ø42×110 (IEC 160) / ø48×110 (IEC 180) |
| Pump group / pump-flange код | Код інтерфейсу 104 (за каталогом MP Filtri pump-flange codes — SAE/ISO-сумісний) |
| Версия / motor interface | AFS-семейство (monobloc серия LMC, AFS = U — конкретный pump interface). Корпус моноблочного литого исполнения. |
| Масса | 3.20 кг (LMC350AFSY/U) |
| Материал корпуса | Алюминий под давлением (pressure die casting), литой моноблок |
| Температурный диапазон | -30…+80°C |
| Совместимость с рабочими жидкостями | Минеральные масла HH/HL/HM/HR/HV/HC (ISO 6743/4); водные эмульсии HFAE/HFAS; водо-гликоль HFC |
| Производитель | MP Filtri, Италия |
Подробные характеристики, чертежи и таблицы комбинаций IEC/pump-group — в техническом PDF (прикреплён во «Файлах»).
Что такое monobloc bell-housing и чем он лучше модульного?
Monobloc LMC — одно целое из литого алюминия, без центрального кольца в виде отдельной детали. Меньше соединений → меньше резонансных путей передачи вибраций → ниже уровень шума и проще монтаж. Недостаток: при замене насоса нужно снимать мотор.
Как перевести IEC-размер на ø фланца?
По таблице MP Filtri: IEC 80 → ø200 (LMC200), IEC 90 → ø200, IEC 100/112 → ø250 (LMC250), IEC 132 → ø300 (LMC300), IEC 160/180 → ø350 (LMC350), IEC 200 → ø400 (LMC400), IEC 225 → ø450 (LMC450).
Что такое pump interface code (070, 104, 168, ...)?
Это двузначный код, определяющий геометрию отверстий и шпонок под конкретный насос: количество отверстий (2 или 4), диаметр spigot hole (центрального выреза), количество шпилек, угловое размещение. Код 104 — наиболее распространённый SAE A/B совместимый интерфейс.
Можно ли заменить LMC на колокол другого производителя?
Геометрически — да: KTR (PK/PL), OMT (TH), Hydrapp (HLC), Raja (R-серия) имеют сопоставимые размеры. Но полная взаимозаменяемость не гарантируется — обязательная проверка spigot hole, PCD и pump-flange кодов по таблице comparative.
Какой материал корпуса и стойкий ли к маслам?
Алюминий под давлением (pressure die casting). Совместим с минеральными маслами HH/HL/HM/HR/HV/HC по ISO 6743/4, с водными эмульсиями HFAE/HFAS, водо-гликолем HFC. Для агрессивных HFD-жидкостей — анодированное исполнение (опция AN).
