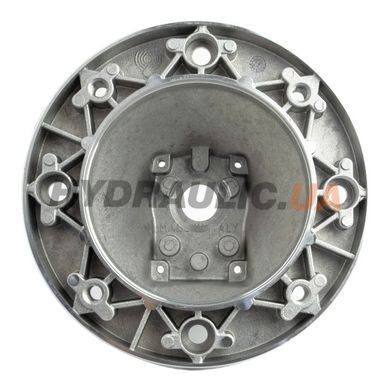

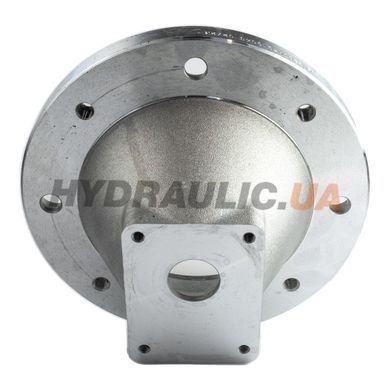

Колокол (bell-housing) LMC200MFS1004S производства MP Filtri (Италия) — переходник между фланцем электродвигателя IEC 80 / 90 (диаметр фланца ø200 мм) и гидравлическим насосом группы 1 (MFS — group 1 / IEC 80–90). Серия LMC (моноблочный).
Назначение: служит структурным соединением мотора с насосом и средой передачи вибрации и шума. Литой моноблочный (LMC) или модульный (LMG) колокол MP Filtri снижает акустические потери по телу по сравнению с обычными плоскими адаптерами. Исполнение 4S — 4 сквозных + 4 резьбовых отверстия моторного фланца, без центрального полумуфтного кольца.
Хвостовик мотора: ø19×40 (IEC 80) / ø24×50 (IEC 90). Для полной комплектации необходим соответствующий фланец насоса (FS-серия MP Filtri) и соединительная муфта со sleeve-уплотнением.
Применение: вертикальное/горизонтальное соединение электродвигателя IEC 80 или 90 с гидронасосом группы 1 на маслостанциях.
| Артикул производителя | LMC200MFS1004S |
| Серия | LMC (моноблочный) |
| Размер колокола | ø200 мм |
| Размер IEC мотора | IEC 80 / 90 (B3/B5) |
| Хвостовик мотора (d×l) | ø19×40 (IEC 80) / ø24×50 (IEC 90) |
| Pump group / pump-flange код | 1 (MFS — group 1 / IEC 80–90) |
| Версия / motor interface | 4S — 4 сквозных + 4 резьбовых отверстия моторного фланца, без центрального полумуфтного кольца |
| Масса | 0.75 кг (LMC200) |
| Материал корпуса | Алюминий под давлением (pressure die casting), литой моноблок |
| Температурный диапазон | -30…+80°C |
| Совместимость с рабочими жидкостями | Минеральные масла HH/HL/HM/HR/HV/HC (ISO 6743/4); водные эмульсии HFAE/HFAS; водо-гликоль HFC |
| Производитель | MP Filtri, Италия |
Подробные характеристики, чертежи и таблицы комбинаций IEC/pump-group — в техническом PDF (прикреплён во «Файлах»).
Что такое monobloc bell-housing и чем он лучше модульного?
Monobloc LMC — одно целое из литого алюминия, без центрального кольца в виде отдельной детали. Меньше соединений → меньше резонансных путей передачи вибраций → ниже уровень шума и проще монтаж. Недостаток: при замене насоса нужно снимать мотор.
Как перевести IEC-размер на ø фланца?
По таблице MP Filtri: IEC 80 → ø200 (LMC200), IEC 90 → ø200, IEC 100/112 → ø250 (LMC250), IEC 132 → ø300 (LMC300), IEC 160/180 → ø350 (LMC350), IEC 200 → ø400 (LMC400), IEC 225 → ø450 (LMC450).
Что такое pump interface code (070, 104, 168, ...)?
Это двузначный код, определяющий геометрию отверстий и шпонок под конкретный насос: количество отверстий (2 или 4), диаметр spigot hole (центрального выреза), количество шпилек, угловое размещение. Код 104 — наиболее распространённый SAE A/B совместимый интерфейс.
Можно ли заменить LMC на колокол другого производителя?
Геометрически — да: KTR (PK/PL), OMT (TH), Hydrapp (HLC), Raja (R-серия) имеют сопоставимые размеры. Но полная взаимозаменяемость не гарантируется — обязательная проверка spigot hole, PCD и pump-flange кодов по таблице comparative.
Какой материал корпуса и стойкий ли к маслам?
Алюминий под давлением (pressure die casting). Совместим с минеральными маслами HH/HL/HM/HR/HV/HC по ISO 6743/4, с водными эмульсиями HFAE/HFAS, водо-гликолем HFC. Для агрессивных HFD-жидкостей — анодированное исполнение (опция AN).
