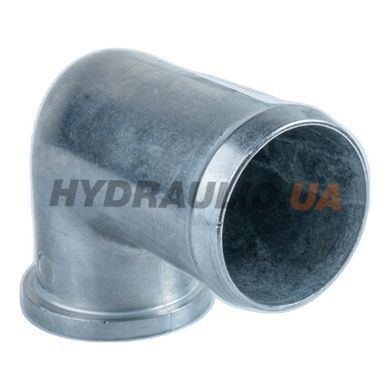

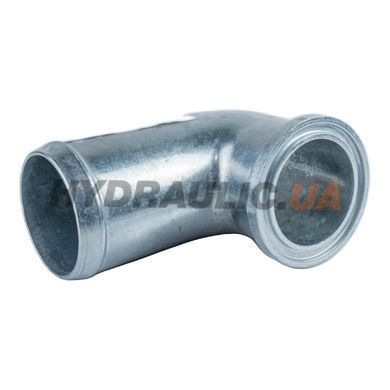

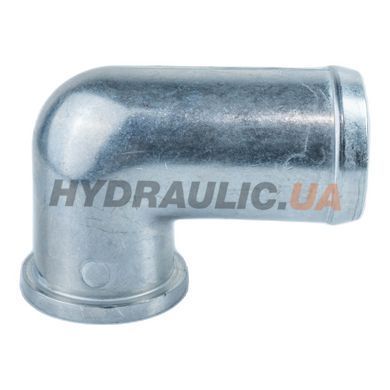

Всасывающее колено 90° (suction elbow) артикул 18403 производства Sunfab Hydraulics (Швеция). Внешний диаметр Ø50 мм (2″), максимальный расход 120 л/мин при давлении всасывания 1 бар. Предназначено для насосов крупных типоразмеров на рабочих режимах: SAP 084-108, SCP 084-108, SAPT 130, SCPD 56/26, 76/76, SLPD 20/20-64/32, SVH 062-130.
Конструкция: резино-металлическое колено с углом 90° между фланцем (под монтаж на большой насос) и внешним патрубком (к баку). Резиновая часть обеспечивает гибкость при вибрации двигателя и термических деформациях, металлическая арматура — герметичность соединения с фланцем насоса. Большой диаметр Ø50 мм обеспечивает минимальные потери давления всасывания при высоких расходах — критично для насосов 84-130 см³/об на стандартных оборотах двигателя.
Назначение — формирование всасывающей магистрали с изгибом 90° для крупных насосов Sunfab при работе на номинальной производительности. Стандартное решение для кран-манипуляторных установок, тяжёлых самосвалов, гидроагрегатов с насосом SAP 108 на двигателе 1800-2200 об/мин. Большое проходное сечение Ø50 мм обеспечивает производительность до 120 л/мин без кавитации — типичный расход при работе насоса SAP 108 на 1500 об/мин (108 см³ × 1500 / 1000 = 162 л/мин при идеальном объёмном КПД, реально ~120 л/мин с учётом потерь).
Технические характеристики
| Гарантия | 12 мес |
| Производитель | Sunfab Hydraulics AB |
| Страна производства | Швеция |
| Артикул производителя | 18403 |
| Тип | Колено всасывающее 90° (suction elbow) |
| Угол изгиба | 90° |
| Внешний диаметр | Ø50 мм (2″) |
| Максимальный расход | 120 л/мин |
| Рабочее давление всасывания | 1 бар (нормальное) |
| Рабочая жидкость | Минеральное масло |
| Совместимость | SAP/SCP 084-108, SAPT 130, SCPD 56/26, 76/76, SLPD 20/20-64/32, SVH 062-130 |
| Способ крепления | Прижимная скоба (артикулы 50225/50339) |
| Каталог | Sunfab Accessories (Suction Connections) |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Применение
Колено 18403 — наиболее популярное решение для всасывающей магистрали крупных насосов Sunfab. Устанавливается на кран-манипуляторные установки (Hiab, Palfinger, Fassi на базе Sunfab), тяжёлые самосвалы с гидроотбором, бетоносмесители-миксеры, мобильные маслостанции для строительной техники. Большой диаметр Ø50 мм в сочетании с возможностью изменения направления магистрали делает это колено стандартом de facto для тяжёлой спецтехники с насосами Sunfab SAP/SCP/SAPT 084-130, SCPD, SLPD, SVH.
Частые вопросы
Чем отличается 18403 от 18401?
Одинаковые по углу 90° и диаметру Ø50, но рассчитаны на разные фланцы насосов: 18403 — для бо́льших (SAP/SCP 084-108, SAPT 130, SCPD, SLPD, SVH). 18401 — для меньших (SAP/SCP 012-064, SAPT 090). Геометрия фланцев разная — перепутать невозможно.
Чем отличается 18403 от 17890?
Одинаковые по диаметру Ø50 и насосам, но разная геометрия: 18403 — колено 90° (изменение направления), 17890 — прямой патрубок. Выбирайте по компоновке агрегата: если есть пространство для прямой трассы от бака к насосу — 17890 (меньшее сопротивление); если трасса требует изгиба — 18403.
Можно ли использовать несколько 18403 последовательно?
Да, но при каждом дополнительном колене сопротивление всасывания растёт на ~0,05 бар. Предельно-допустимый вакуум на входе насоса — -0,3 бар (3 м водяного столба). Больше 3-4 колен последовательно в магистрали — риск кавитации. Контроль вакуумметром перед насосом обязателен при сложной трассе.
Доступно ли колено 45° вместо 90°?
Да — в Sunfab Accessories Catalogue есть колена 45° с аналогичным маппингом по диаметрам (артикулы 20102 и 20103 для Ø50). 45° имеет меньшие гидравлические потери (+0,02 бар вместо +0,05), но требует больше места в моторном отсеке. Для случаев, когда пространство позволяет — 45° предпочтительнее.
Нужна ли прижимная скоба для монтажа?
Да, обязательно. Скоба заказывается отдельно (артикул 50225 или 50339).
