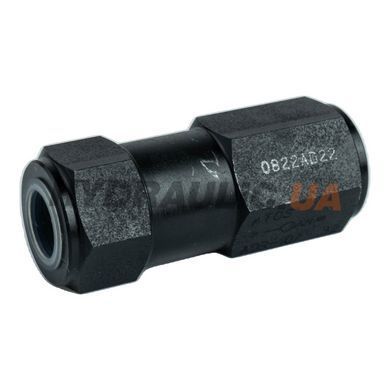

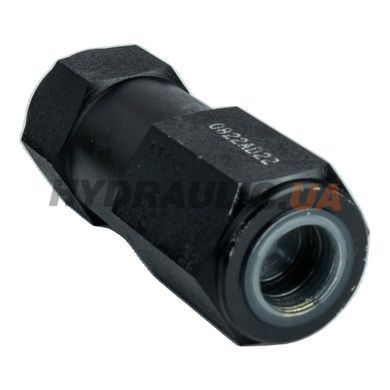

Клапан обратный прямой ввертной ADR-10 32 G 3/8″ 80 л/мин, 350 бар | Atos, Италия

Клапан обратный прямого действия ADR-10 серии 32 производства Atos (Италия) — in-line исполнение с резьбовым подключением G 3/8″ (BSPP). Максимальный поток 80 л/мин, максимальное рабочее давление 350 бар, давление открытия 0,5 бар (стандартная пружина). Предназначен для защиты от реверса потока в гидроконтуре — в направлении A→B жидкость проходит свободно, в направлении B→A полностью блокирована.

Конструкция картриджного типа — компактный корпус с шестигранником под ключ, прямое двустороннее резьбовое подключение G 3/8″. Установка последовательно в магистраль (in-line), без потребности в плите или специальной блок-камере. Положение монтажа — любое. Совместимость с минеральным маслом по DIN 51524 (HL, HLP, HM) и синтетическими жидкостями с подобными смазывающими характеристиками.

Типовое применение — защита насоса от реверса потока (anti-siphon на линии всасывания), развязка гидроконтуров (предотвращение смешивания потоков из разных насосов в общую магистраль), защита аккумулятора от разряда при остановке насоса, безопасная функция при обрыве шланга подачи. Давление открытия стандарт 0,5 бар обеспечивает срабатывание при минимальных перепадах, минимизирует гидравлические потери при нормальном режиме работы.

Габариты: длина 70 мм, шестигранник 27 мм, шток под ключ 13 мм, путь шестигранника 12 мм. Масса 0,4 кг. Рабочая температура T ≤ 80 °C. Рекомендуемая вязкость 15…100 мм²/с при 40 °C (ISO VG 15…100). Класс чистоты масла ISO 4406 21/19/16 (NAS 1638 class 10), рекомендуемая фильтрация 25 мкм с β25 ≥ 75. Гарантия 12 мес.

Технические характеристики

Габаритный чертёж

Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».

Применение

ADR-10 32 используется в гидросистемах грузовиков и спецтехники для защиты от реверса потока: развязка линии подачи в двухпоточных системах (предотвращение смешивания потоков от двух насосов), защита гидроаккумулятора от саморазряда при остановленном насосе (между аккумулятором и насосом), anti-siphon на линии всасывания из накопительного бака, защита гидроцилиндра от реверса при отказе распределителя. В гидросистемах со сливной магистралью — обеспечивает одностороннее возвращение жидкости в бак, исключая обратный поток под действием остаточного давления.

Частые вопросы

Что означает кодирование «32» в названии ADR-10 32?
Atos использует «32» как номер серии (series number). Это конструктивная модификация без изменения присоединительных размеров и базовых характеристик. Альтернативы: ADR-10 (стандартная серия), ADR-10/2 (давление открытия 2 бар), ADR-10/4 (4 бар), ADR-10/8 (8 бар). Наш вариант ADR-10 32 — стандартное давление открытия 0,5 бар.

Чем отличается in-line ADR от картриджного клапана?
In-line ADR — двустороннее резьбовое подключение, монтируется последовательно в магистраль без дополнительных блоков. Картриджные клапаны (например серии DG / RA Atos) требуют block с соответствующим карманом и уплотнениями — пригодны для серийного агрегатирования в гидросистемах. ADR проще в монтаже — подходит для разовых установок и ремонта.

Какое давление открытия выбрать для конкретного применения?
0,5 бар (наш вариант) — для большинства применений, где перепад давления должен быть минимальным (anti-siphon, развязка двухпоточных систем). 2 бар — для систем с пульсирующим потоком, где клапан может «трясти» при низких перепадах. 4-8 бар — для систем с подпором (например, перед аккумулятором, чтобы гарантировать зарядку только при рабочем давлении).

Подходит ли для синтетических масел?
Да. ADR рассчитан на минеральное масло DIN 51524 и синтетические жидкости с подобными смазывающими характеристиками (полиальфаолефины, биоразлагаемые эфиры HEES). Для агрессивных жидкостей (фосфат-эфиры HFD-R, водно-гликолевые HFC) — нужно исполнение с FKM уплотнениями, уточняйте у менеджера.

Как проверить исправность обратного клапана?
Снизьте давление в системе. Отключите соединение со стороны B (выхода). Подайте давление со стороны A — жидкость должна свободно проходить. Подключите обратно, откройте линию A, заглушите B. Подайте давление — клапан должен удерживать давление без утечки. Видимая утечка или пульсация давления свидетельствует о неисправности (поломка пружины, поппета или седла).
