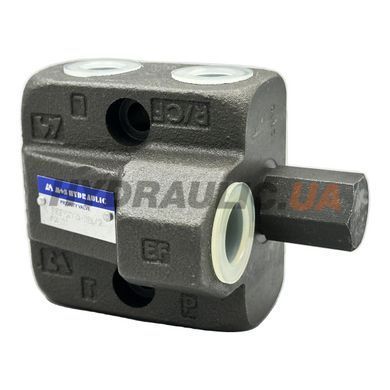

Приоритетный (предохранительный) клапан M+S Hydraulic PRD 80/4-MX со статическим LS-сигналом, номинальный поток 80 л/мин, давление управления 4 бар. Предназначен для работы в паре с гидростатическими насосами-дозаторами серии HKUS.../5(T) — формирует параллельное распределение потока между контуром рулевого управления (CF) и рабочим контуром машины (EF). Pipe Mounting (Model 1), порты Metric M22×1,5 (код M).
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Болгария |
| Производитель | M+S Hydraulic |
| Артикул производителя | PRD 80/4-MX |
| Серия | PRD (Priority valve, Static signal, Pipe Mounting Model 1) |
| Тип сигнала | Static LS (Load Sensing) |
| Номинальный поток | 80 л/мин |
| Давление управления (Control Spring) | 4 бар |
| Максимальное давление в P, EF | 210 бар |
| Максимальное давление в R, L | 210 бар |
| Максимальное давление в T | 20 бар |
| Порты P, EF | Metric M22×1,5 (код M) |
| Порт CF | Metric M18×1,5 |
| LS-порт | BSPP G1/4 (14 мм) |
| Тип монтажа | Pipe Mounting Model 1 (трубный) |
| Крепление к HKUS.../5 | 2× M10×1×45 (10.9 DIN 912), момент 4,5±0,5 даН·м |
| Исполнение | X — Factory specified |
| Вес | 2,0 кг |
| Покрытие | Мангано-фосфатное (стандарт) |
Габаритный чертёж
Габаритный чертёж и полная техническая документация — во вкладке «Файлы», PDF.
Преимущества
- Static LS — стабильная приоритетность руля в системах с фиксированным давлением
- Pipe Mounting Model 1 — трубное подключение, монтаж отдельно от насос-дозатора
- Интегрированный предохранительный клапан 210 бар защищает весь гидроконтур
- Номинальный поток 80 л/мин — для систем средней и высокой производительности
- Работает с HKUS 80, HKUS 100, HKUS 125, HKUS 160 (серии /5T)
Применение
Предназначен для систем гидрообъёмного рулевого управления тракторов ХТЗ-121, ХТЗ-16131, ХТЗ-16331 (заводская комплектация), а также для модернизации аналогичной техники с заменой старого приоритетного клапана. Всегда монтируется в паре с насос-дозатором HKUS.../5T (статический LS). Не совместим с HKUS.../5D или HKUS.../5DT (динамический сигнал) — для них нужен PRDD-серии.
Частые вопросы
С какими насос-дозаторами работает PRD 80?
Только с серией HKUS.../5T (Static signal). Совместимые размеры: HKUS 40, 50, 63, 80, 100, 125, 160 / 5T. Для динамического сигнала (HKUS.../5DT) нужен PRDD 80.
Что означает «80/4-MX»?
80 — номинальный поток 80 л/мин; 4 — давление управления 4 бар (Control Spring); «M» — порты Metric M22×1,5; «X» — специальное исполнение по указанию производителя.
Какое давление настройки внутреннего relief valve?
Заводская настройка 210 бар. Регулировка по запросу заказчика в диапазоне 50–210 бар.
Как крепится PRD к HKUS?
Через 2 болта M10×1×45 (10.9 DIN 912) или 2× 3/8-24 UNF ANSI B18.3-76. Момент затяжки 4,5±0,5 даН·м (360–440 lb-in). Подключение между клапаном и насос-дозатором — труба максимум 1,5 м, внутренний Ø ≥4 мм.
Какой аналог PRD 80/4-MX?
Sauer-Danfoss OLS 80 / OLS 100 (соответствующее исполнение) — функциональный аналог. Перед заменой сверить порты и монтажные размеры.
