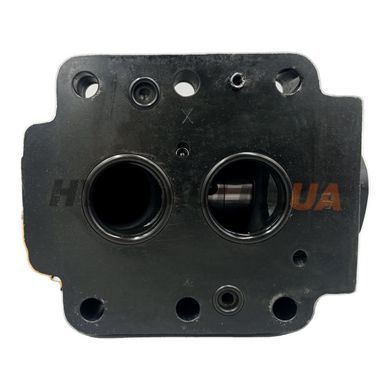

AGIRR-32/100 — двухступенчатый редукционный клапан ATOS с уравновешенным затвором и встроенным обратным клапаном, плитного монтажа по ISO 5781 Ду 32. Снижает давление в ответвлении A→B до настроенного 6–100 бар при расходе до 400 л/мин; обратный клапан пропускает поток B→A свободно. Давление на портах A, B, X — до 350 бар, слив Y — без давления.
Как читать артикул AGIRR-32/100
| Обозначение | Что означает |
|---|---|
| AGIR | редукционный клапан плитного монтажа, двухступенчатый |
| R | с обратным клапаном (свободный поток B→A) |
| 32 | типоразмер ISO 5781 Ду 32 |
| 100 | диапазон настройки 6–100 бар |
| — (без букв) | регулировка винтом под колпачком в крышке; уплотнения NBR |
Характеристики
| Параметр | Значение |
|---|---|
| Тип | редукционный двухступенчатый, уравновешенный затвор, с обратным клапаном |
| Диапазон настройки | 6–100 бар |
| Максимальный расход | 400 л/мин |
| Максимальное давление | порты A, B, X — 350 бар; Y — 0 |
| Присоединительная плоскость | ISO 5781-08-13-0-00; порты A, B Ø28 мм, X, Y Ø5 мм |
| Крепление | 6 винтов M10×45 класс 12.9, момент 70 Н·м; кольца 2 × OR 109/70, 2 × OR 4131 |
| Монтажная плита | BA-705: порты A, B — G 1 1/2″, X/Y — G 1/4″ (заказывается отдельно) |
| Масса | 9,6 кг |
| Температура окружающей среды | −30…+70 °C |
| Уплотнения | NBR (стандарт), рабочая жидкость −20…+60 °C |
| Рабочая жидкость | минеральные масла HL, HLP, HLPD, HVLP (DIN 51524); с уплотнениями FKM — HFDU, HFDR; с NBR — HFC |
| Вязкость / чистота | рекомендовано 15–100 мм²/с; ISO 4406 21/19/16, фильтр 25 мкм |
Габариты

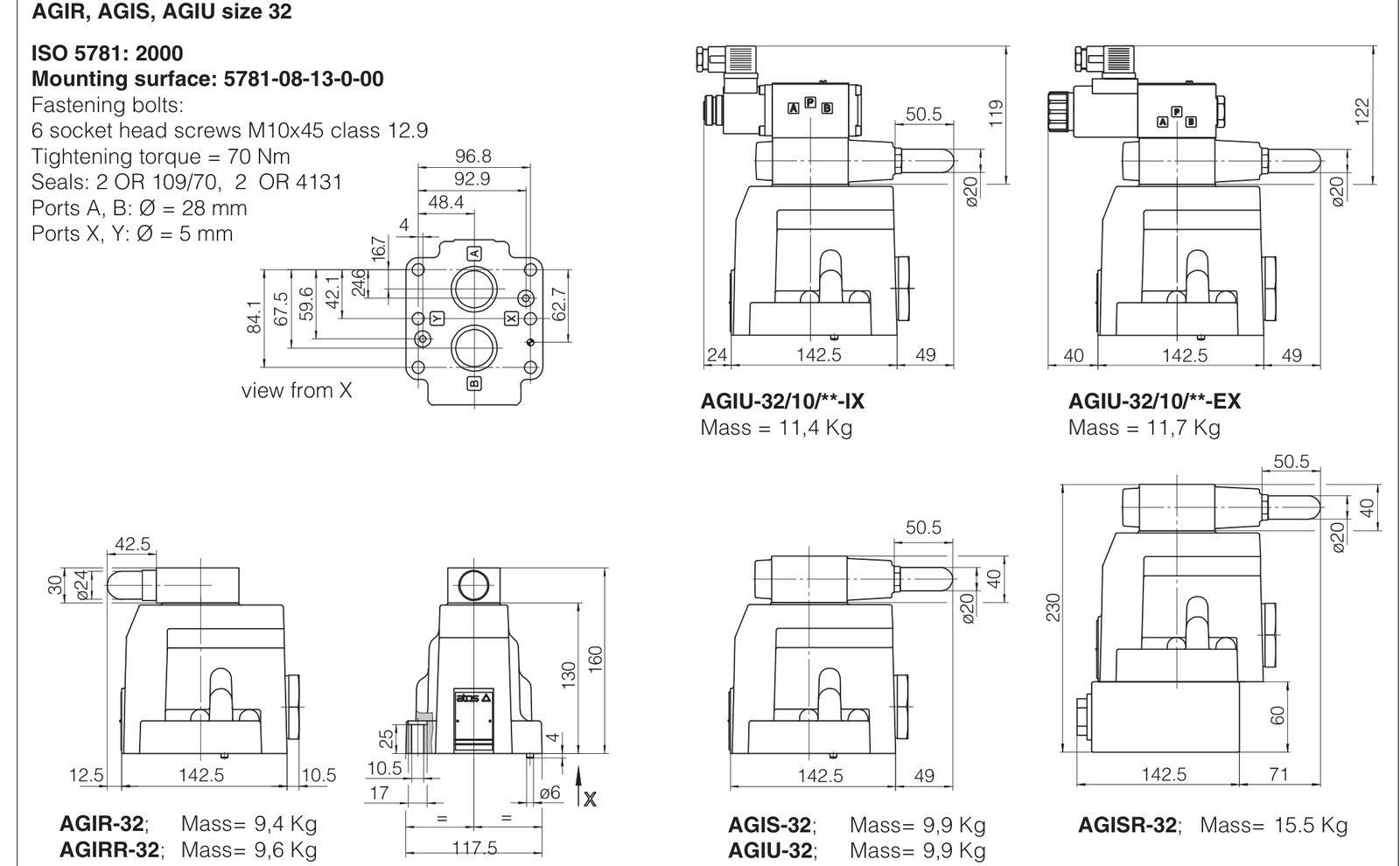

Размер 32 по паспорту ATOS C070: AGIR / AGIRR-32 — левая нижняя проекция, масса AGIRR-32 9,6 кг; рядом — AGIS/AGIU того же типоразмера
Что ещё понадобится
- Редукционный модульный HG-033/50 23 — модульный редукционный для Ду 6
- Предохранительный ARAM-20/100 72 (G 3/4″)
Вопросы и ответы
Зачем обратный клапан в редукционном?
Чтобы поток из редуцированной линии мог возвращаться обратно (B→A) без сопротивления — например, когда цилиндр в ответвлении движется в обратную сторону. Без него клапан мешал бы обратному ходу.
Нужна ли отдельная линия слива?
Да, порт Y пилотного каскада нужно соединить с баком без давления — давление в Y должно быть нулевым. Плита BA-705 выводит X и Y на резьбу G 1/4″.
