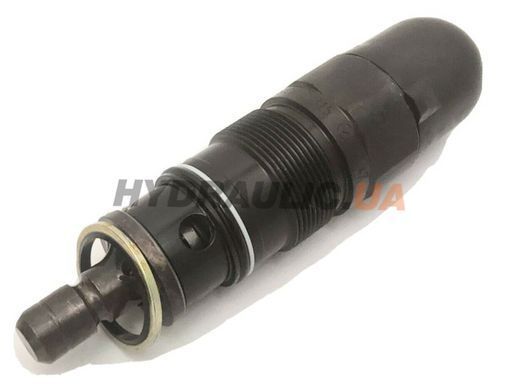

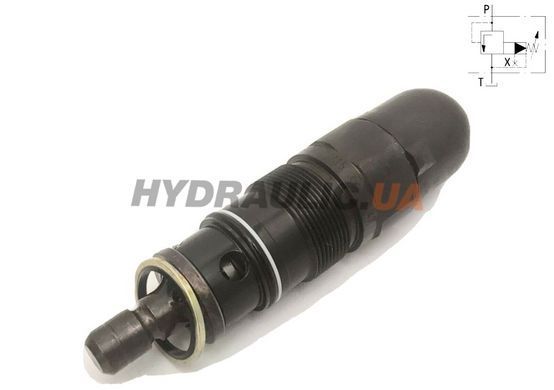

DB10K-2-40-200 — ввёртный картридж предохранительного клапана Mozioni типоразмера Ду 10 на давление 200 бар. Это сменная часть предохранительных клапанов Ду 10 серий DB10 / ZDB10 (ISO 4401-05): в картридже живут запорный элемент и пружина, поэтому его замена меняет ступень давления или восстанавливает клапан без демонтажа корпуса из набора.
Расшифровка кода DB10K-2-40-200
| DB | предохранительный клапан прямого действия |
| 10 | типоразмер Ду 10 |
| K | ввёртное (plug-in) картриджное исполнение |
| 2 | регулировочный болт под защитной крышкой |
| 40 | серия 40 |
| 200 | максимальное давление 20 МПа (200 бар) |
Технические характеристики
| Типоразмер | Ду 10 |
| Тип | ввёртный картридж предохранительного клапана |
| Давление настройки | 200 бар (20 МПа) |
| Максимальный расход | 100 л/мин |
| Применяется в | предохранительных клапанах Ду 10 серий DB10 / ZDB10 (ISO 4401-05) |
| Производитель | Oleodinamica Mozioni, Италия |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Что даёт эта комплектация
- Замена картриджа меняет ступень давления, не трогая корпус и трубопроводы
- Ремонтная позиция к предохранительному клапану Ду 10 — не нужно менять клапан целиком
- Давление настройки 200 бар, расход до 100 л/мин
Где применяется
Ремонт и перенастройка предохранительных клапанов в блоках плитного монтажа: картридж вынимается из корпуса, который остаётся в наборе.
Куда устанавливается этот картридж?
В корпус предохранительного клапана Mozioni Ду 10 серий DB10 / ZDB10 (ISO 4401-05).
На какое давление он настроен?
200 бар (20 МПа).
Можно ли поставить картридж другого давления?
Да — именно поэтому позиция существует отдельно: корпус остаётся в наборе, а ступень давления задаёт картридж. У нас есть ступени 50, 100, 200 и 315 бар.
