RHB06-M14/24P — 3-линейный 2-позиционный (3/2) гидрораспределитель с электромагнитным управлением производства Hidro Pnevmo Tehnika (HPT, Казанлык, Болгария). Корпус-моноблок с резьбовыми портами M14×1,5: A, P и T — без монтажной плиты. Катушка 24 В DC, давление до 250 бар, расход до 30 л/мин. Без тока P закрыт, A соединён с баком; под током P→A, T перекрыт.
Как читать артикул RHB06-M14/24P
| Обозначение | Что означает |
|---|---|
| RHB06 | тип: распределитель с электромагнитным управлением, типоразмер 06 |
| — | резьба портов G: код пропущен — M14×1,5 |
| 24 | напряжение катушки 24 В DC |
| P | исполнение (схема) — см. символ ниже |
Схема
Символ из паспорта HPT RHB06: правое поле — без тока (пружина), левое — катушка под током.
Характеристики
| Параметр | Значение |
|---|---|
| Давление, макс. | 250 бар |
| Расход, макс. | 30 л/мин |
| Внутренняя утечка | 8 см³/мин при 100 бар, масло 46 сСт |
| Напряжение катушки | 24 В DC ±5 % |
| Порты A, P, T | M14×1,5 |
| Крепление | 4 × M5×12 |
| Момент затяжки катушки | 25 Н·м |
| Рабочая жидкость | минеральное масло, 10–100 мм²/с, −20…+80 °C |
| Фильтрация | 25 мкм или лучше |
| Температура окружающей среды | −20…+50 °C |
| Производитель | Hidro Pnevmo Tehnika, Болгария |
Габариты
| Параметр | Значение |
|---|---|
| Общая длина с катушкой | 138 мм |
| Длина корпуса / катушки | 61 / 72 мм |
| Высота с разъёмом | 89 мм |
| Высота корпуса | 56 мм |
| Расстояние между крепёжными отверстиями | 44 × 42 мм |
Чертёж из паспорта HPT RHB06 (стр. 1.10): три проекции корпуса, порт A — на передней грани, P и T — на нижней.
Что ещё понадобится
- Гидрораспределитель RHB06-38/24P — то же исполнение с резьбой G 3/8″
- Комплектующие и аксессуары к гидрораспределителям
Вопросы и ответы
Чем RHB06 отличается от 4/3 распределителей CETOP?
RHB06 — 3/2: один рабочий порт A, без плиты, резьба прямо в корпусе. Он включает или выключает одну линию — например, подачу на цилиндр одностороннего действия или гидроаккумулятор.
Чем RHB06-M14/24P отличается от RHB06-38/24P?
Только резьбой портов: здесь M14×1,5, у RHB06-38/24P — G 3/8″. Давление, расход, катушка и габариты одинаковые.
Катушку можно заменить?

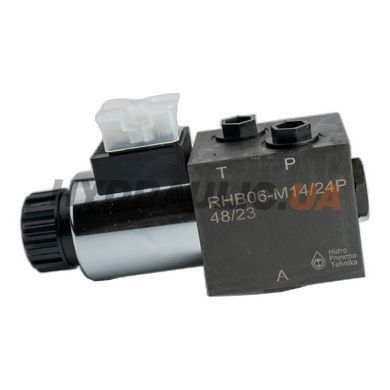

Да, катушка съёмная; момент затяжки по паспорту — 25 Н·м. Разъём катушки штекерный, с крышкой (на фото).
