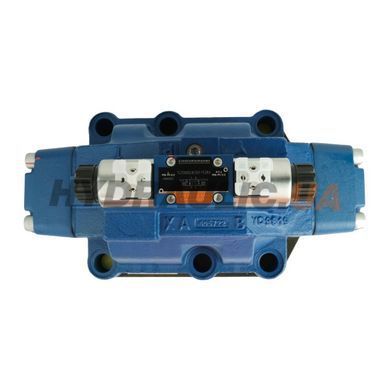

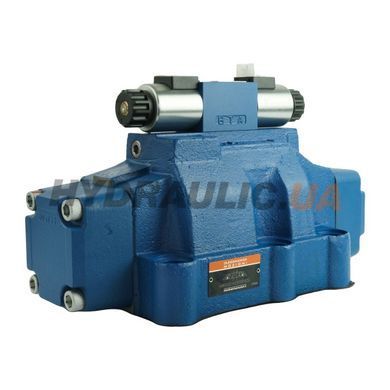

H4WEH32G-6XEW110RN9Z5L — двухступенчатый гидрораспределитель Oleodinamica Mozioni типоразмера Ду 32 для плиточного монтажа на поверхность ISO 4401-10 (CETOP 10). Соленоид переключает не сам золотник, а маленький пилотный распределитель, и уже тот давлением переставляет большой золотник главной ступени — именно поэтому аппарат пропускает 1100 л/мин при 350 бар в портах P, A и B.
Исполнение трёхпозиционный, золотник G, привод — два соленоида и пружинное центрирование. Катушки питаются от 110 В переменного тока с выпрямителем, разъёмы квадратные с сигнальной лампой: включённую позицию видно без приборов. Управление и дренаж — внешний подвод управления, внешний дренаж.
Расшифровка кода H4WEH32G-6XEW110RN9Z5L
- H — рабочее давление 35 МПа (350 бар)
- 4 — четырёхлинейный (каналы P, T, A, B)
- WEH — золотниковый распределитель с электромагнитным управлением через пилот
- 32 — типоразмер 32
- G — тип золотника; его символ приведён на схеме выше
- 6X — конструктивная серия 60
- E — стандартный соленоид
- W110R — 110 В переменного тока с выпрямителем
- N9 — скрытый ручной дублёр
- без буквы перед Z5L — внешний подвод управления и внешний дренаж
- Z5L — квадратные разъёмы с сигнальной лампой

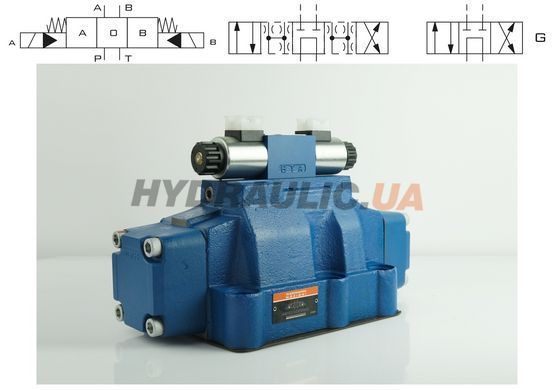

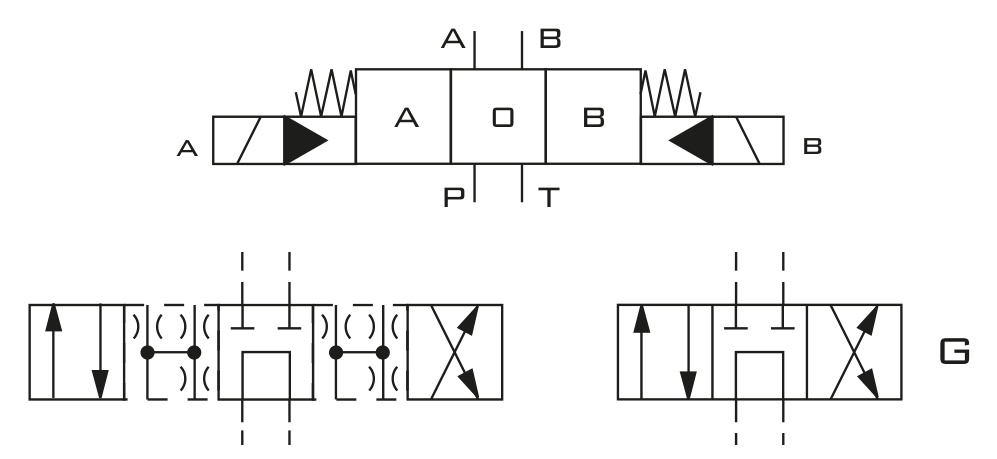

Гидравлическая схема
Вверху — символ привода главной ступени (два соленоида и пружинное центрирование), внизу — строка золотника G из каталога: детальный символ, упрощённый и сама буква.
Технические характеристики
| Тип | Двухступенчатый золотниковый распределитель с электромагнитным управлением через пилотный распределитель |
| Серия | WEH 32, конструктивная серия 60 |
| Типоразмер | Ду 32 (ISO 4401-10 (CETOP 10)) |
| Количество линий / позиций | 4 линии, 3 позиции |
| Золотник | G |
| Привод главной ступени | два соленоида и пружинное центрирование |
| Максимальный расход | 1100 л/мин |
| Максимальное давление в портах A, B, P | 350 бар (35 МПа) |
| Максимальное давление в порту T | 160 бар (16 МПа) |
| Минимальное давление управления | 4,5–10 бар |
| Питание катушек | 110 В переменного тока с выпрямителем |
| Управление и дренаж | внешний подвод управления, внешний дренаж |
| Ручной дублёр | скрытый, исполнение N9 |
| Разъём | квадратный с сигнальной лампой (исполнение Z5L) |
| Корпус | литьё, фосфатированная поверхность |
| Масса аппарата в сборе | 38,5 кг |
| Рабочая жидкость | минеральное масло (исполнение V — для жидкостей на основе фосфатных эфиров) |
| Страна производства | Италия |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Что не входит в комплект
Монтажная плита в комплект не входит. Под этот аппарат нужна плита с монтажной плоскостью ISO 4401-10 (CETOP 10): в каталоге Oleodinamica это тип G157/01 для типоразмера 32.
Крепёжные винты и уплотнительные кольца монтажного стыка подбираются под плиту.
Преимущества
- Двухступенчатая схема: один аппарат держит 1100 л/мин — прямой электромагнитной конструкции такой поток недоступен
- 350 бар в рабочих каналах и 160 бар на сливе — запас для силовых контуров
- Монтажная плоскость ISO 4401-10 (CETOP 10) стандартна: аппарат встаёт на плиту любого производителя этого типоразмера
- Скрытый ручной дублёр N9 в торце соленоида — переключить можно без питания
- Сигнальная лампа в разъёме показывает, какая катушка под напряжением
- Корпус литой с фосфатированной поверхностью — базовая защита от коррозии
Применение
Силовые гидроконтуры с расходом до 1100 л/мин: прессы, литейные и ковочные машины, гидравлика металлургических агрегатов, крупные подъёмники, испытательные стенды, судовые механизмы. Типоразмер Ду 32 берут тогда, когда меньший аппарат даёт избыточный перепад давления и греет масло.
Вопросы и ответы
Почему этот аппарат называют двухступенчатым?
Соленоид переключает маленький пилотный распределитель Ду 6, а тот подаёт давление на торцы большого золотника главной ступени. Прямой электромагнит не смог бы сдвинуть золотник, рассчитанный на 1100 л/мин.
Сколько позиций и соленоидов у этого исполнения?
3 позиции, два соленоида и пружинное центрирование. Это определяет буква золотника: в паспорте Oleodinamica золотники C, D, K, Z и Y напечатаны в разделе двухпозиционных, а E, F, G, H, J, L, M, P, Q, R, T, U, V, W — в разделе трёхпозиционных.
Какое минимальное давление управления нужно?
4,5–10 бар. Ниже этого предела пилот не успеет переставить главный золотник.
Чем отличаются исполнения E, ET и без буквы?
Это источник управляющего давления и путь дренажа. Без буквы — внешний подвод и внешний дренаж, E — внутренний подвод с внешним дренажем, ET — оба внутренние. В нашем аппарате: внешний подвод управления, внешний дренаж.
Какая плита нужна?
Любая с монтажной плоскостью ISO 4401-10 (CETOP 10). В каталоге Oleodinamica это тип G157/01 — плита заказывается отдельно.
