4WE10J-3XCG12N9Z5L — гидрораспределитель Oleodinamica Mozioni типоразмера Ду 10 для плитного монтажа на поверхность ISO 4401-05 (CETOP 5). Соленоид переставляет золотник напрямую, без пилотной ступени, поэтому аппарат срабатывает за доли секунды и пропускает до 120 л/мин при 315 бар в портах P, A и B.
Исполнение трёхпозиционный, золотник J, привод — два соленоида и пружинное центрирование. Катушки питаются от 12 В постоянного тока, разъёмы квадратные с сигнальной лампой: включённую позицию видно без приборов. В торце соленоида — скрытый ручной дублёр N9: аппарат можно переключить и обесточенным.
Расшифровка кода 4WE10J-3XCG12N9Z5L
- 4 — четырёхлинейный (каналы P, T, A, B)
- WE — золотниковый распределитель с прямым электромагнитным управлением
- 10 — типоразмер 10
- J — тип золотника; его символ приведён на схеме выше
- 3X — конструктивная серия 30–39
- без літери після серії — с пружинным возвратом
- C — соленоид стандартного исполнения
- G12 — 12 В постоянного тока
- N9 — скрытый ручной дублёр
- Z5L — квадратные разъёмы с сигнальной лампой

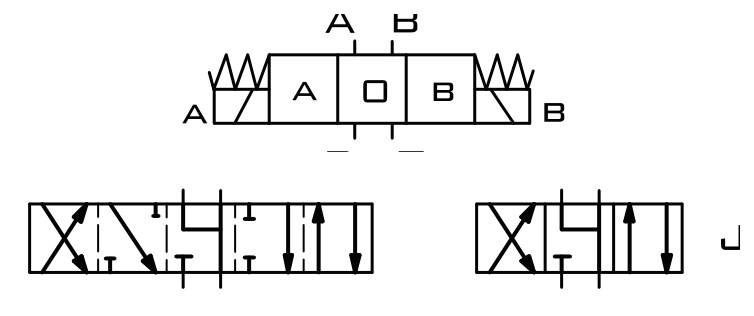

Гидравлическая схема
Вверху — символ привода (два соленоида и пружинное центрирование), внизу — строка золотника J из каталога Oleodinamica: детальный символ, упрощённый и сама буква.
Технические характеристики
| Тип | Золотниковый распределитель с прямым электромагнитным управлением |
| Серия | WE10, конструктивная серия 30–39 |
| Типоразмер | Ду 10 (ISO 4401-05 (CETOP 5)) |
| Количество линий / позиций | 4 линии, 3 позиции |
| Золотник | J |
| Привод | два соленоида и пружинное центрирование |
| Максимальный расход | 120 л/мин |
| Максимальное давление в портах A, B, P | 315 бар (31,5 МПа) |
| Максимальное давление в порту T | 160 бар (16 МПа) |
| Питание катушек | 12 В постоянного тока |
| Ручной дублёр | скрытый, исполнение N9 |
| Разъём | квадратный с сигнальной лампой (исполнение Z5L) |
| Монтажный стык | M6 глубиной 12 мм — 4 отверстия; каналы P, T, A и B — Ø10,5 мм |
| Габариты | длина 292,4 мм, высота 112 мм, ширина 70 мм |
| Масса | 6,4 кг |
| Корпус | литьё, фосфатированная поверхность |
| Рабочая жидкость | минеральное масло (исполнение V — для жидкостей на основе фосфатных эфиров) |
| Страна производства | Италия |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Что не входит в комплект
Монтажная плита в комплект не входит. Аппарат становится на любую плиту с монтажной плоскостью ISO 4401-05 (CETOP 5).
Преимущества
- Прямое электромагнитное управление: управляющее давление не нужно — аппарат работает даже на разгруженной станции
- 315 бар в рабочих каналах и 160 бар на сливе
- Монтажная плоскость ISO 4401-05 (CETOP 5) стандартная: аппарат становится на плиту любого производителя этого типоразмера
- Скрытый ручной дублёр N9 — переключить можно без питания
- Сигнальная лампа в разъёме показывает, какая катушка под напряжением
- Корпус литьё с фосфатированной поверхностью — базовая защита от коррозии
Применение
Гидросистемы с расходом до 120 л/мин: маслостанции станков и прессов, гидроприводы дорожной и коммунальной техники, лесозаготовительные машины, подъёмники, конвейерные линии, испытательные стенды. Типоразмер Ду 10 берут тогда, когда меньший Ду 6 уже даёт слишком большой перепад давления.
Вопросы и ответы
Сколько позиций и соленоидов у этого исполнения?
3 позиции, два соленоида и пружинное центрирование. Количество позиций задаёт буква золотника: в паспорте Oleodinamica золотники A, B, C, D и Y напечатаны в сетке двухпозиционных, E…W — в сетке трёхпозиционных, а версии с буквой A или B на конце (EA…WA, EB…WB) — это двухпозиционные исполнения тех же золотников.
Нужно ли отдельное давление управления?
Нет. Это аппарат прямого действия: соленоид двигает золотник механически. Управляющая линия нужна только двухступенчатым аппаратам серии WEH бо́льших типоразмеров.
Какая плита нужна?
Любая с монтажной плоскостью ISO 4401-05 (CETOP 5). Плита заказывается отдельно.
Что означает Z5L в коде?
Квадратные разъёмы DIN 43650 с сигнальной лампой. Лампа горит, когда на катушке есть напряжение — удобно при наладке.
Какие ещё исполнения есть в серии?
Золотники A, B, C, D и Y (две позиции), E, F, G, H, J, L, M, P, Q, R, T, U, V и W (три позиции) и их двухпозиционные версии EA…WA и EB…WB; катушки 12 и 24 В постоянного тока, 110 и 220 В переменного; исполнения без пружинного возврата (O) и с фиксацией (OF); дроссельные вставки B0,8 · B1,0 · B1,2; уплотнения NBR или FKM (исполнение V). Уточняйте наличие.
